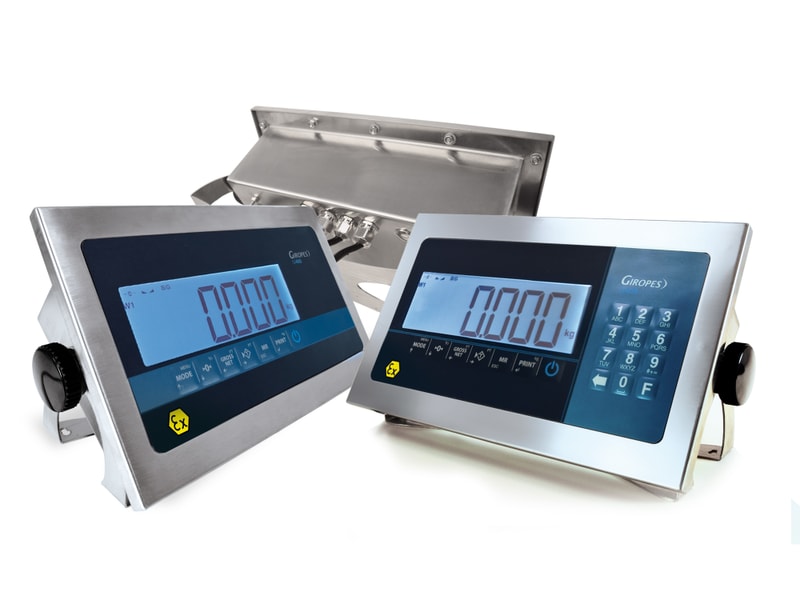

GI410-EX Robust Industrial Scale Indicator for ATEX Environments

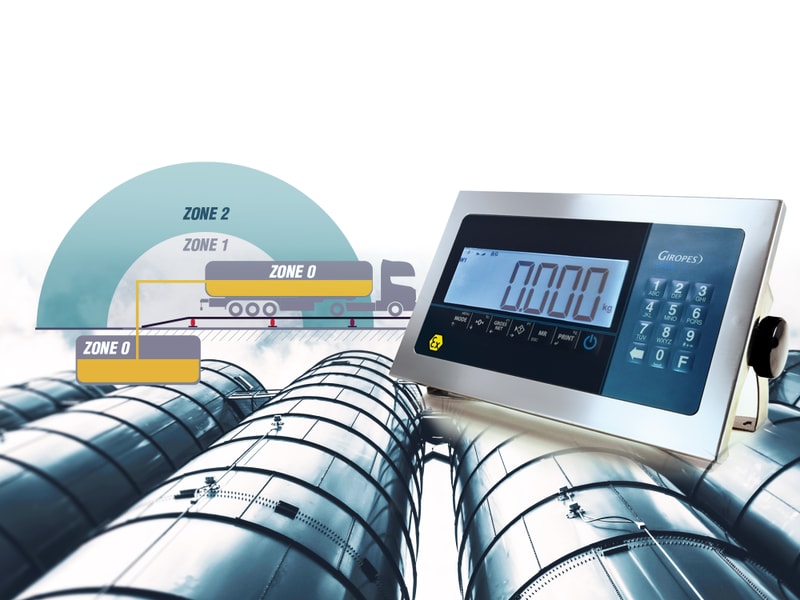

The GI410-EX series is an extremely durable, field-proof scale indicator, designed specifically for the most demanding industrial environments, especially for the
ATEX Zone 2 (gases) and 22 (dusts) számára terveztek. A készülék rozsdamentes acél (INOX) házzal, integrált numerikus billentyűzettel és nagyméretű LCD kijelzővel rendelkezik, amely maximális olvashatóságot és megbízhatóságot biztosít robbanásveszélyes területeken is.
Ez a kijelző nem csupán egy egyszerű súlykijelző; számos fejlett funkcióval rendelkezik, amelyek optimalizálják a termelési folyamatokat, a minőség-ellenőrzést és az anyagmozgatást.
Main Features and Functionality
The GI410-EX indicator offers a number of special measurement and control functions that go beyond traditional scales:
1. Ellenőrző Mérés Funkció
Ez a funkció automatikusan megjelenít akár 4 beállított határértéket: 2 felső és 2 alsó határt. Az „OK” zónán belül további két alkategória jeleníthető meg: „Min OK” és „Max OK”, lehetővé téve a rendkívül precíz súlyellenőrzést. Az ellenőrző funkcióhoz kapcsolódóan a kijelző színe konfigurálhatóan változik a beállított zónák eléréséhez.
2. Automatikus Méretezés
Ez a speciális kombinált funkció lehetővé teszi az ellenőrző mérést még akkor is, ha a konténerek súlya eltérő (pl.: raklapok vagy faládák esetében). A rendszer automatikusan figyelembe veszi a különböző tárolóeszközök súlyát, biztosítva a nettó súly pontos meghatározását.
3. Kivételi Súly Monitorozás
Allows tracking of the weight removed from the weighing instrument. The GI410-EX indicator precisely signals whether the required amount of weight has been removed from the scale, or if too much/too little has been taken.
4. Raklap Súlykezelés
Ez a funkció kumulatív naplózást tesz lehetővé egy sor súlyméréshez raklaponként. A rendszer automatikusan rögzíti az egyes raklapok tára-értékét, így pontos nettó összsúly számítható ki a feldolgozott tételekről.
5. Darabszámlálás
A felhasználó a platformra helyezett tételek darabszámát számolhatja meg az előre beállított egységnyi átlagos súly alapján. Ez ideális nagy mennyiségű azonos súlyú alkatrész gyors számlálásához.
6. Totalizálás
This function allows summing up the weights accumulated in memory and displays the total number of measured weights.
7. Adagolás Relé Funkcióval (Opcionális)
The equipment is capable of automatically dosing one product at two speeds, or two products at one speed, along with a discharge. A discharge zone can be programmed where the user defines the dosing completion point.
8. Ismétlő Funkció
Display of weight data up to a distance of 16 meters via RS232 output. An RS485 output is optionally available, capable of transmitting weight data up to a distance of 1200 meters (RS485 option required on both devices).
Software Integration and Control
The GI410-EX indicator can be effectively integrated into the manufacturer's software ecosystem:
GISCALE Pro (For Production Lines)
This software is used for the management and control of all weighing stations on the entire production line.
- Production and productivity control.
- Productivity summary by operator, scale, measurement, etc.
- Továbbfejlesztett ellenőrző mód tartományok a hatékony kontroll érdekében.
- Data import/export and configurable reports.
GISCALE One (For Single Indicators)
Free installation software with a fast and intuitive interface. Connects to the indicators via Ethernet and RS232.
- Production and productivity control.
- Productivity summary by operator, scale, completed measurements, etc.
- Több ellenőrző mód tartomány.
Configuration and Update Tools
- Konfigurációs Eszközök: Allows configuration and parameterization of the GI400-GI410 family of indicators. The software helps customize the header section of the documents.
- Szoftverfrissítési Eszközök: Lehetővé teszi a GI400-GI410 kijelzők firmware -jének frissítését anélkül, hogy a készülékeket vissza kellene küldeni a gyárba.
Technical Specifications (GI410-EX)
| Parameter |
Spezification |
| ATEX Certification |
Zone 2 (gases) and Zone 22 (dusts) |
| Display |
LCD, 6 digits, 40 mm high |
| Backlight |
Configurable (On/Off/Auto) |
| Keyboard |
Integrated numeric keypad |
| Housing Material |
Stainless Steel (INOX) |
| Protection |
IP68 (total dust and water resistance) |
| Osztály |
Class III and IIII |
| Verification Classes |
Up to 6,000 checkable divisions |
| Temperature Range |
Between -10 ºC and +40 ºC |
| Tápellátás |
110-230 VAC, 50/60 Hz, or optional 12V DC internal battery |
| Load Cell Compatibility |
Impedance: between 29 Ω and 1100 Ω |
| Minimum Input Voltage (for Check Step) |
0.3 µV |
| Communication Outputs |
2 x RS232 |
| Support |

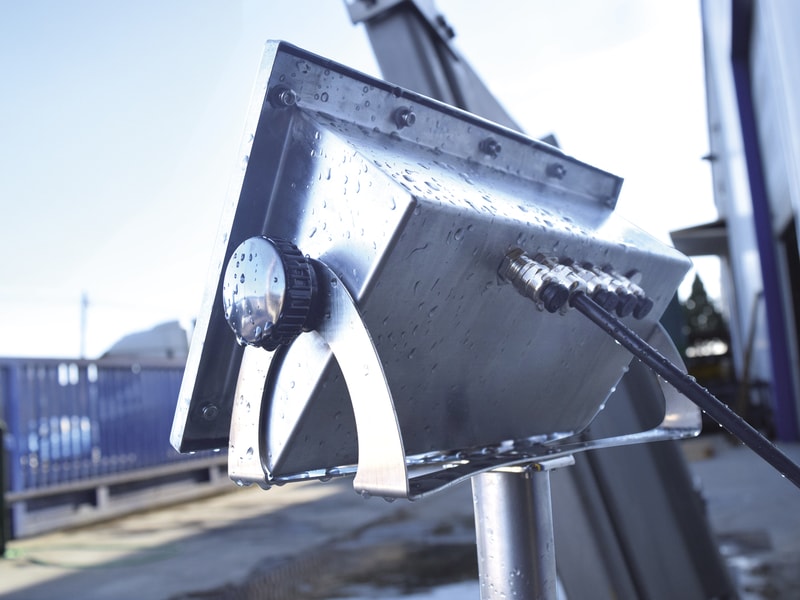

Tilting wall mount |
| Units of Measure |
Választható (pl.: kg) |
| Clock and Calendar |
Built-in |
| Documents |
With configurable measurement code |
Optional Accessories and Attachments
The GI410-EX system can be flexibly expanded according to user requirements:
- External Batteries: External battery packs designed for ATEX Zone 2/22.
- Internal Battery: Lithium-ion technology (3.7 V / 5.2 Ah).
- RS485 Output: Additional card for remote data transmission (up to 1200 m).
- Analog Output Card: Optional extension card for 4-20 mA / 0-10V signal outputs.
- Relay Expansion Card: Optional card with 4 inputs and 4 relay outputs (with IP68 protection).
- Ethernet Communication: Network connection capability.
- ALIBI/DSD Memory Expansion Card: For data security and auditing purposes.
- Junction Boxes: For ATEX zones, for connecting up to 4 or 8 load cells.
Related Products
The GI410-EX display can be excellently paired with other industrial solutions:
- BMX Weighing Systems: Stainless steel platforms with a double tube structure, ideal for ATEX Zone 2/22.
- P16 Panel/Repeater: Többfunkciós kijelző panel vagy ismétlő módban, csatorna hozzáadással, hídmérleg funkcióval, távirányítóval és nagy sűrűségű LED mátrix kijelzővel.
- GI400-EX: Weighing indicator designed for similar but Category 3 rated ATEX zones (2 & 22) with IP68 protection.
The GI410-EX display offers a perfect combination of reliability, robust design, and advanced functions to meet the strictest industrial measurement requirements.
