Ez a részletes termékleírás a Wielander + Schill BRN 50 Vakanyúcsavar-anya Adaptert és az RS-04 Szerszámosládát magában foglaló komplett készletre vonatkozik, amely ideális a professzionális szegecsanyázási feladatokhoz az XSeries – Professzionális Szegecselési Technológia kategóriában. A készlet a nagy teljesítményű BRN 50 adaptert és a hozzá tartozó robusztus tároló megoldást kínálja egy átfogó csomagban.

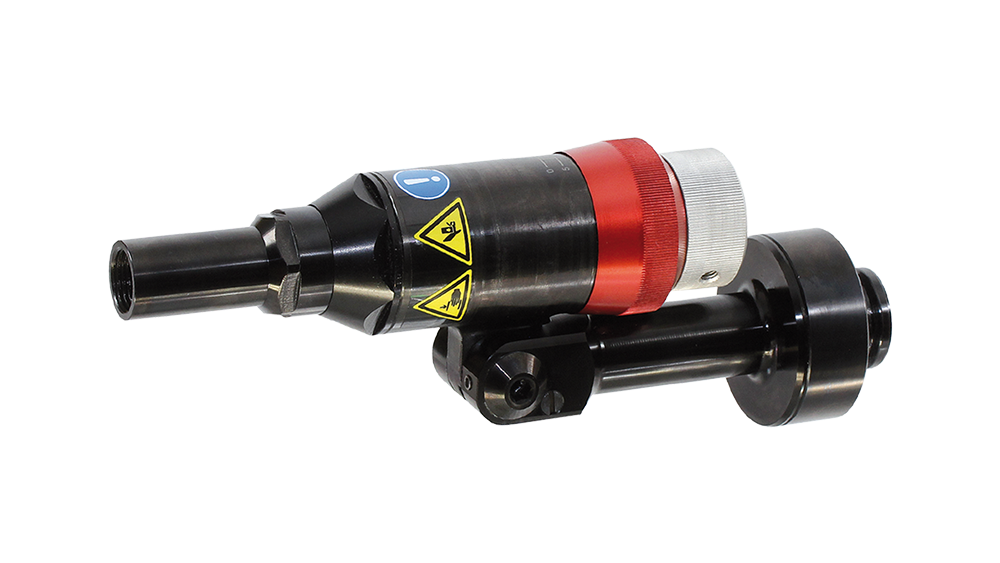

A BRN 50 Vakanyúcsavar-anya Adapter és RS-04 Szerszámosláda (700111) egy kiváló minőségű, professzionális felhasználásra tervezett összeállítás. A készlet központi eleme a BRN 50 adapter (cikkszám: 700110), amely kiemelkedő hozzáférhetőséget és folyamatos húzási hossz beállítást biztosít. Ez a rendszer garantálja a szegecsanyák tökéletes beállítását, akár 50 kN húzóerővel. Az adapter rugalmasan forgatható és elfordítható, így ideális a legkülönfélébb M4 és M12 közötti méretű szegecsanyák, valamint menetes csavarok és csapok beépítéséhez.
Az RS-04 Szerszámosláda (cikkszám: 700201) biztosítja a drága szerszámok biztonságos és rendezett tárolását a munkahelyen és szállítás közben.
A 700111 cikkszámú készlet a következő elemekből áll:
1 db 700110 BRN 50 Vakanyúcsavar-anya Adapter
1 db 700201 RS-04 Szerszámosláda
A készlet elemeinek részletes műszaki paraméterei az alábbi táblázatban találhatók:
| Tulajdonság | BRN 50 Adapter (700110) | RS-04 Szerszámosláda (700201) | Készlet (700111) |
|---|---|---|---|
| Cikkszám | 700110 | 700201 | 700111 |
| Húzóerő | 50 kN | N/A | 50 kN (Adapter specifikáció) |
| Hosszúság × Szélesség × Magasság | N/A | 340 x 260 x 145 mm | 340 x 260 x 145 mm |
| Súly | N/A | N/A | 2,490 kg |
| Anyag | Acél | N/A | Acél (Adapter) |
| Felületkezelés (Bevonat) | Barnított (burnished) | N/A | Barnított |
| Lökethossz (Stroke) | 0 – 16 mm | N/A | 0 – 16 mm |
| Rögzítés (Locking) | 30° | N/A | 30° |
| Elforgatási Szög (Swivelling Angle) | 120° | N/A | 120° |
| Tartalom | Adapter | Tároló | 1 szett |
A BRN 50 adapter a Wielander + Schill XSeries professzionális szegecselési technológiájának kulcsfontosságú eleme, amelyet a maximális hatékonyság és felhasználóbarát kialakítás jegyében fejlesztettek ki.

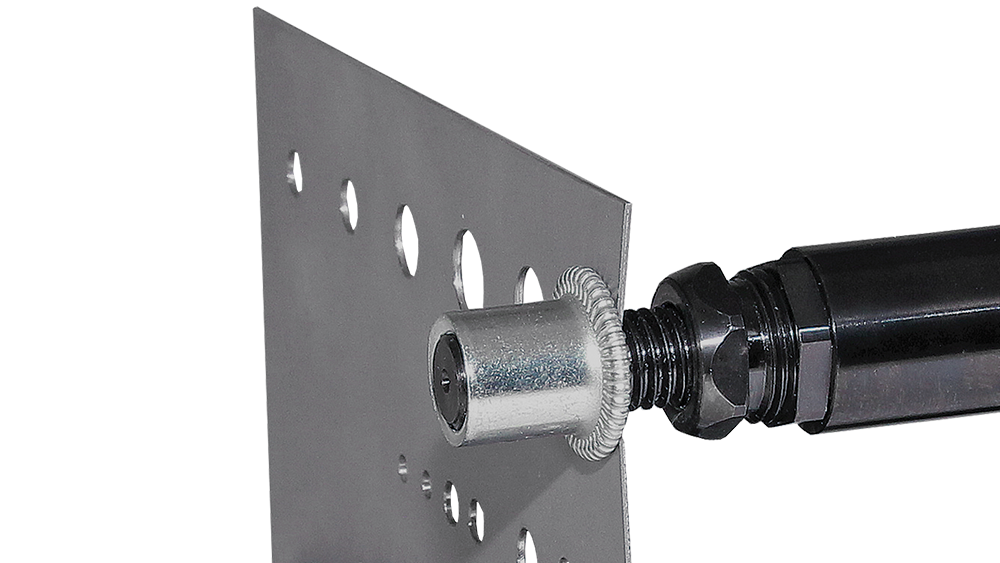

Folyamatos Húzási Hossz Beállítás: Lehetővé teszi a felhasználó számára a beállítási folyamat finomhangolását, biztosítva a szegecsanyák optimális deformációját és rögzítését a különböző anyagvastagságokhoz.

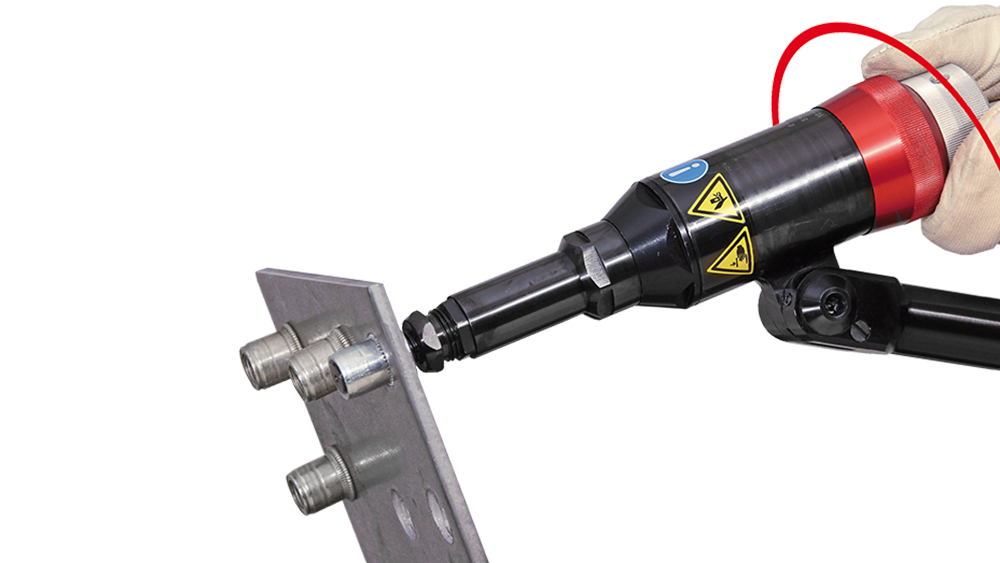

Kiváló Hozzáférhetőség: Kompakt kialakítása révén nehezen hozzáférhető helyeken is hatékonyan alkalmazható, ami kritikus a járműjavítási és fémépítési szektorokban.
Nagy Teljesítmény: A 50 kN maximális húzóerő garantálja a nagy teherbírású M4-től M12-ig terjedő tartományú szegecsanyák megbízható beépítését.
Rugalmas Mozgathatóság: A 120°-os elforgatási szög és a 30°-os rögzítési mechanizmus lehetővé teszi a szerszám pozicionálását a munkadarabhoz képest, minimalizálva a felhasználói fáradtságot és növelve a pontosságot.
Univerzális Kompatibilitás: A BRN 50 adapter nem csak standard szegecsanyákhoz (M4-M12), hanem menetes csavarok és csapok beépítésére is alkalmas, amennyiben a megfelelő húzó adaptert használják.

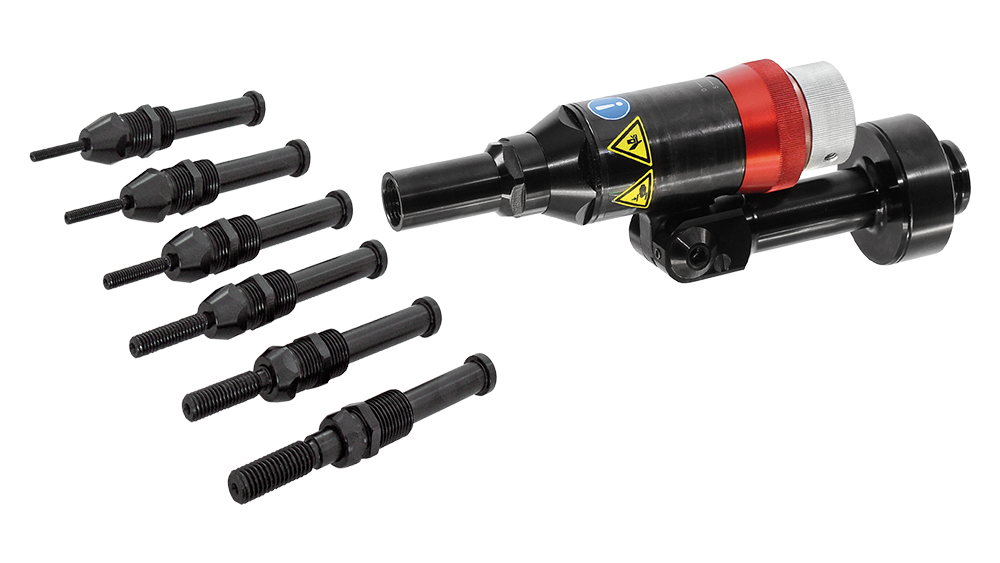

A BRN 50 adapter sokoldalúságát kiegészítő húzó adapterek széles választéka támogatja, amelyek külön megvásárolhatók:
Menetes Csavarokhoz:
M6 menettel rendelkező húzó adapter (Cikkszám: 700120)
M8 menettel rendelkező húzó adapter (Cikkszám: 700122)
Speciális Menetekhez:
6 mm-es SelfLock menettel rendelkező húzó adapter (Cikkszám: 700121)
6 mm-es RivBolt menettel rendelkező húzó adapter (Cikkszám: 700123)
5 mm-es RivBolt menettel rendelkező húzó adapter (Cikkszám: 700127)
Szegecsanyákhoz (Speciális):
M10 LHT (Balmenetes, 25 mm) húzó adapter (Cikkszám: 700124)
Az RS-04 egy robusztus, acélból készült tárolóegység, amely ideális a BRN 50 adapter és annak számos tartozékának szállítására és védelmére.
Méretek: 340 mm hosszúság, 260 mm szélesség és 145 mm magasság biztosítja a szerszámok optimális elhelyezését.
Anyag és Kivitel: A tartós kialakítás garantálja a szerszámok védelmét a műhelyi körülmények között és a szállítás során.
Bevonat: Barnított felületkezelés a korrózióvédelem érdekében.
Ez a készlet elengedhetetlen eszköz a következő területeken:
Járműjavítás és Karosszériaépítés: Különösen alkalmas nehezen elérhető helyeken történő rögzítésekhez, ahol a hagyományos szegecselő szerszámok nem férnek el.
Fémépítési Projektek: Nagy szilárdságot igénylő szerkezeti elemek rögzítése.
Gyártósori Karbantartás: Gyors és megbízható rögzítési megoldások biztosítása.
A BRN 50 Adapter és az RS-04 Szerszámosláda kombinációja a Wielander + Schill XSeries kínálatában a megbízhatóság, a nagy teljesítmény és a kiváló ergonómia tökéletes egyensúlyát képviseli.
