Ez a részletes termékleírás a Wielander + Schill által kínált, nagy teljesítményű, vízhűtéses C-kar (C-Arm) 5-ös típusú, 205 × 550 mm-es munkatérrel rendelkező, GT kivitelű eszközre vonatkozik, amelyet kifejezetten az ellenállásos ponthegesztési alkalmazásokhoz terveztek. Ez a komponens kulcsfontosságú a karosszéria javítási és fémipari munkálatok során, ahol megbízható és precíz hegesztési eredmények elérése elengedhetetlen.

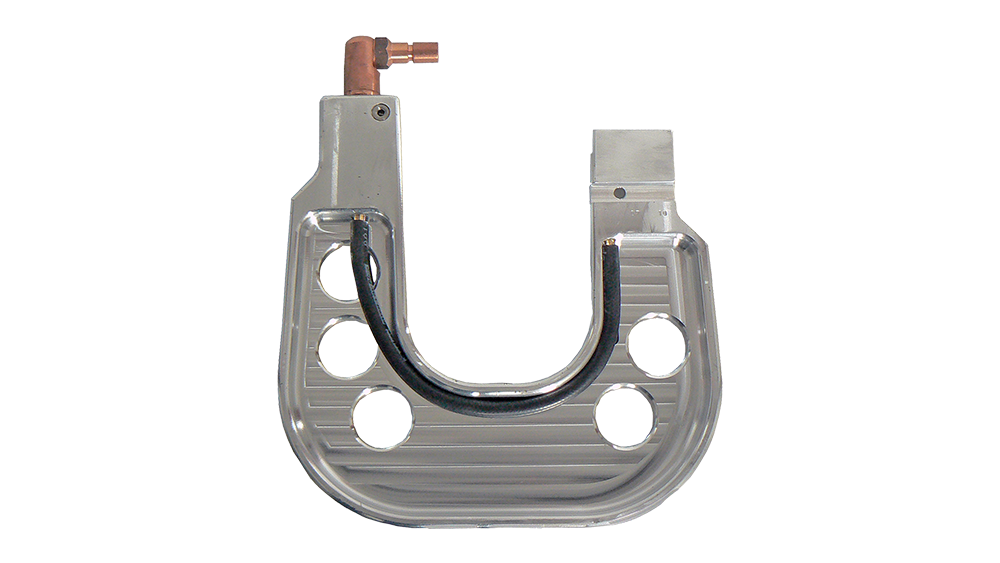

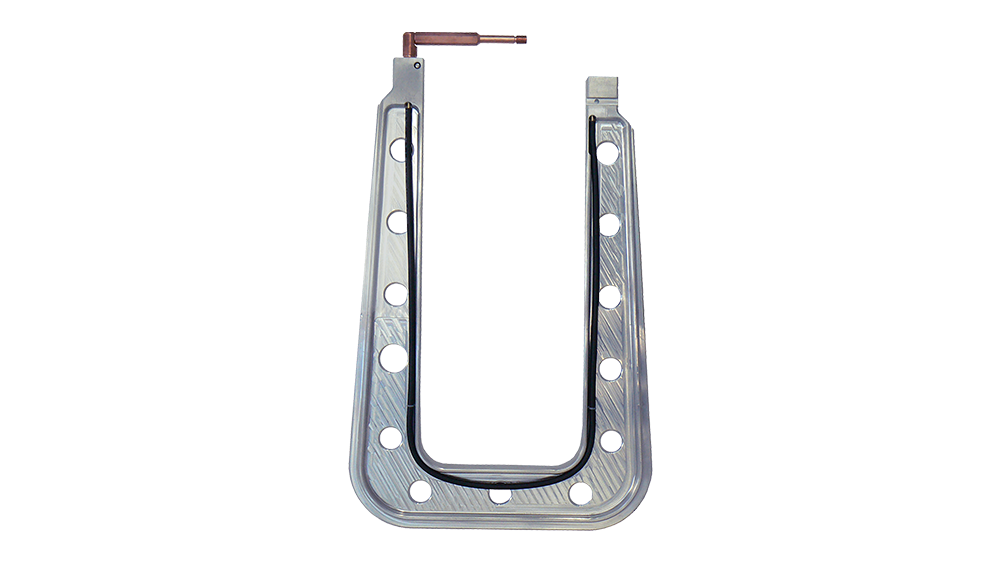

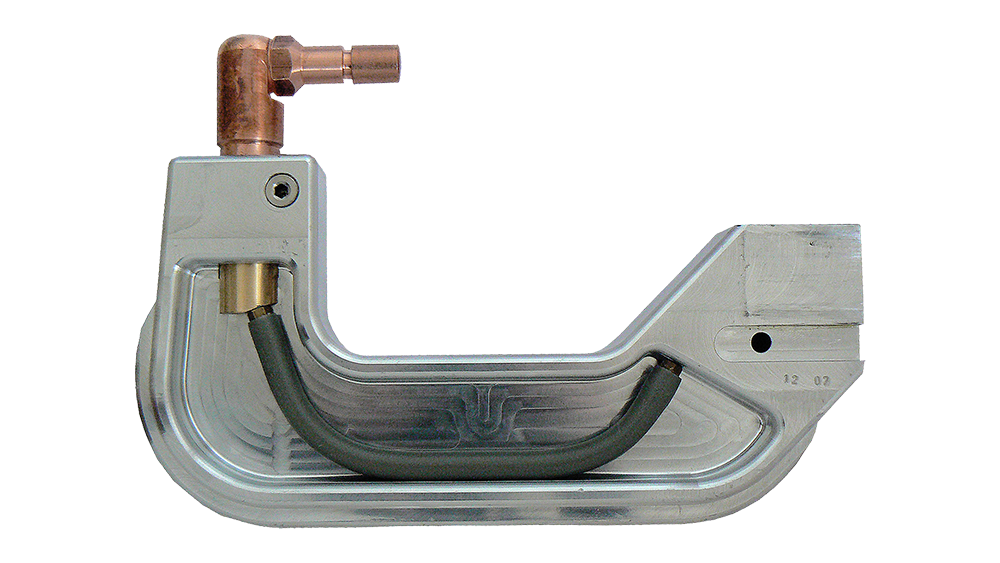

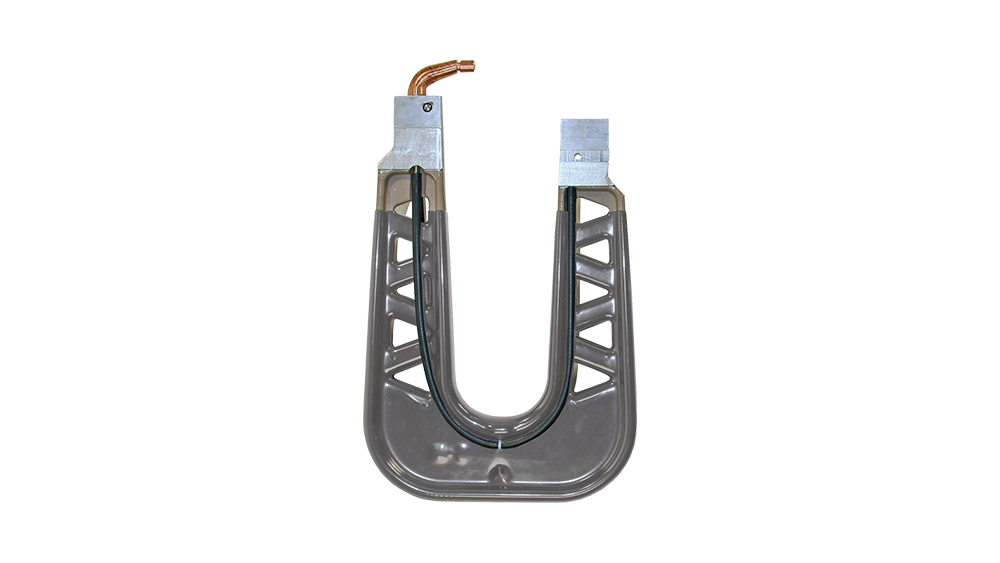

A C-Kar 5-ös típus (GT) egy robusztus, vízhűtéses C-alakú hegesztőkar, amelyet úgy terveztek, hogy optimális hozzáférést és stabilitást biztosítson a legigényesebb ponthegesztési feladatokhoz. A vízhűtéses kialakítás kritikus fontosságú a folyamatos, nagy intenzitású hegesztési ciklusok során, mivel hatékonyan elvezeti a hőt az elektródákról és a kar szerkezetéről, ezzel biztosítva az elektróda élettartamának maximalizálását és a hegesztési minőség konzisztenciáját.
A termék a hegesztőrendszer alapvető tartozéka, és alapfelszereltségként tartalmaz egy elektródát, valamint két darab 16 mm átmérőjű elektródahegyet (elektróda kupakot), amelyek biztosítják a azonnali munkába állást. A GT (Gépjármű Technológia) jelölés arra utal, hogy ez a kar ideálisan integrálható modern gépjárművek javítási folyamataiba, ahol a szűk helyek és a speciális karosszériaelemek precíz megmunkálása elvárás.
A C-kar kialakítása lehetővé teszi a hegesztési pontok elérését olyan területeken, ahol a hagyományos hegesztőpisztolyok nem férnek el, különösen a karosszéria belső megerősítéseinél vagy nehezen hozzáférhető illesztéseknél.
Vízhűtés: A beépített vízhűtő rendszer biztosítja a hegesztőkar és az elektródák optimális hőmérsékletét, ami elengedhetetlen a hosszú élettartam és a stabil hegesztési paraméterek fenntartásához.
Kiterjedt Munkatér: A 205 mm x 550 mm-es munkablokk (Work window) széles tartományban teszi lehetővé a hegesztési pontok elérését, rugalmasságot biztosítva a különböző karosszériaelemekhez.
Standardizált Csatlakozás: A 16 mm-es szárátmérő (Shank diameter) biztosítja a kompatibilitást a szabványos hegesztőrendszerekkel és a széles választékban elérhető elektródahegyekkel.

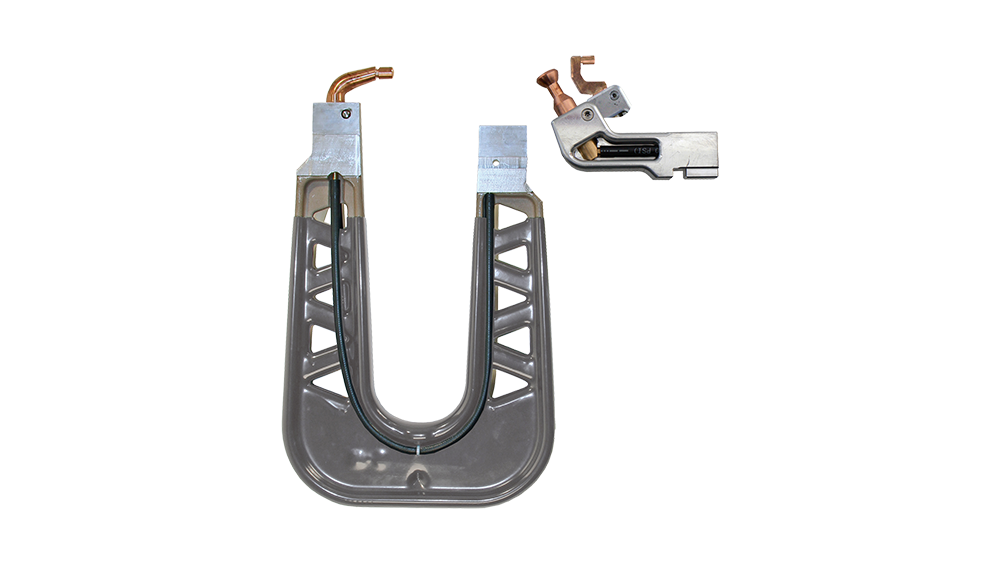

Komplett Szállítási Csomag: A készlet tartalmazza magát a C-kart, egy elektródát és két darab 16 mm-es elektróda kupakot, így a felhasználó azonnal megkezdheti a munkát.
Robusztus Anyaghasználat: A kar felépítése alumínium, réz-króm-cirkónium (CuCrZr), gumi, rozsdamentes acél és acél elemek kombinációjából áll, garantálva a mechanikai szilárdságot és a kiváló elektromos vezetőképességet.
Az alábbi táblázat összefoglalja a C-Kar 5-ös típus (GT) legfontosabb technikai paramétereit:
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Cikkszám | 495626 | A termék azonosítója |
| Típus | C-Kar 5-ös típus | GT kivitel |
| Hűtés | Vízhűtéses | Aktív hőelvezetés |
| Munkatér (Szélesség x Magasság) | 205 mm x 550 mm | A maximális elérhető terület |
| Szállítási tartalom | 1 db C-Kar 5-ös típus | |
| 1 db 495667 Elektróda | ||
| 2 db 16 mm-es Elektróda kupak | ||
| Elektróda Szárátmérő | 16 mm | Standard csatlakozás |
| Teljes Hosszúság | 610 mm | |
| Teljes Szélesség | 410 mm | |
| Teljes Magasság | 60 mm | |
| Teljes Súly | 6,350 kg | |
| Anyagok | Alu, Alumínium, CuCrZr, Gumi, Rozsdamentes acél, Acél | A tartósság és vezetőképesség érdekében |
| Elektróda Kupak Bevonata | PU (Poliuretán) | A mellékelt kupakok bevonata |
| Elektróda Kupak Tartalma | 2 darab, 1 szett | |
| Elektróda Kupak Átmérője (Ø) | 16 mm | |
| Elektróda Kupak Hosszúsága | 135 mm (mindkét darab) |
A C-kar teljesítményének és sokoldalúságának maximalizálása érdekében számos kiegészítő áll rendelkezésre, amelyek külön megvásárolhatók. Ezek a kiegészítők biztosítják, hogy a hegesztési folyamat minden speciális igényt kielégítsen, különösen az elektróda karbantartása és a különböző hegesztési profilok kialakítása terén.
A hegesztési minőség szempontjából az elektródahegyek formája és anyaga alapvető. A 16 mm átmérőjű elektróda kupakok különböző geometriákkal kaphatók:

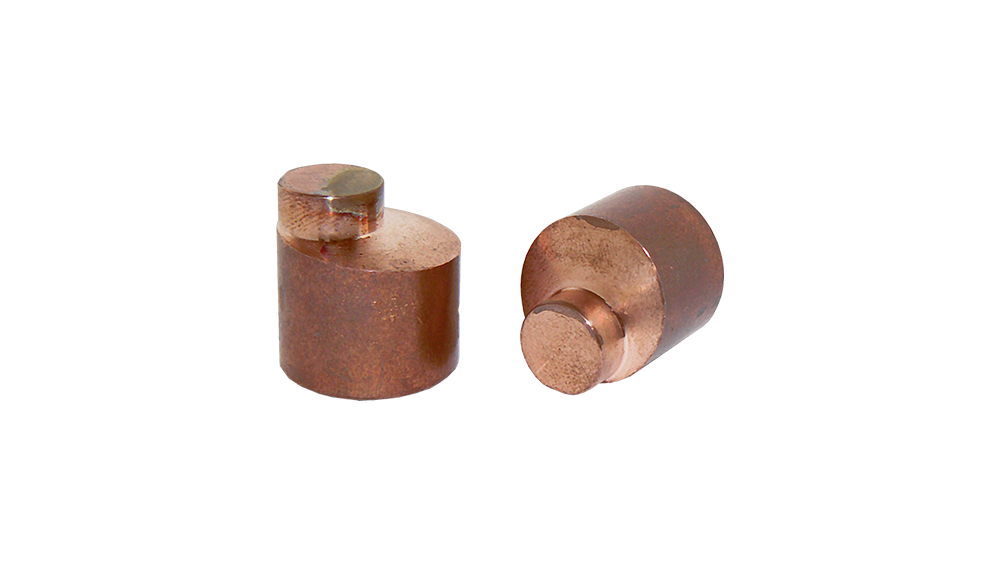

497076 – Type P (Excenteres): Excenteres kialakítású kupakok, 20 mm hosszúsággal. Ideálisak speciális hozzáférési szögekhez. (Csomagolás: 4 db/PU)

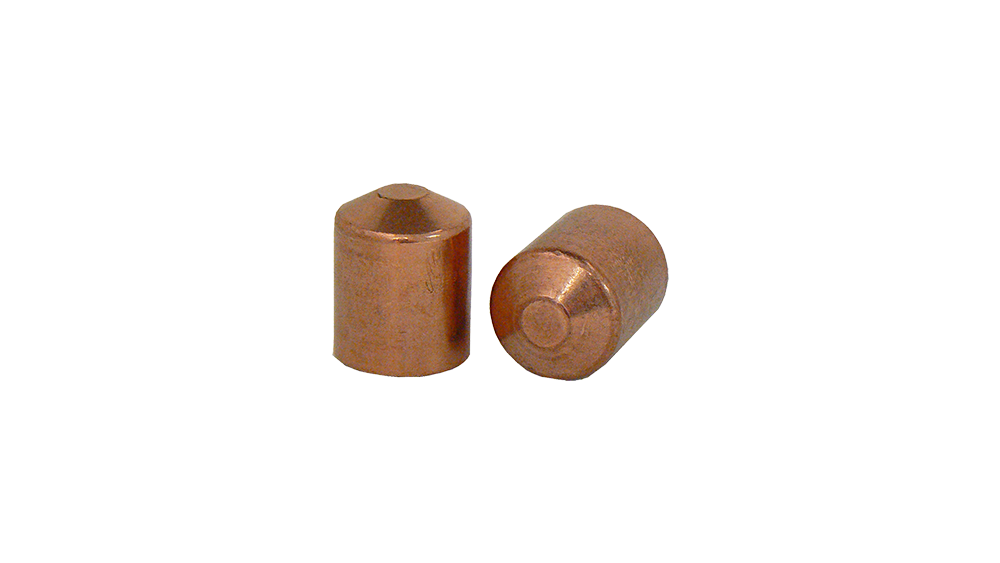

497079 – Type B (Kúpos-sík): Kúpos-sík kialakítású elektródahegyek, 20 mm hosszúsággal. Kiválóan alkalmasak standard ponthegesztési alkalmazásokhoz. (Csomagolás: 4 db/PU)
497081 – Type E: E típusú elektróda kupakok, 20 mm hosszúsággal. (Csomagolás: 4 db/PU)
497085 – Type D: D típusú elektróda kupakok, 16 mm átmérővel. (Csomagolás: 4 db/PU)

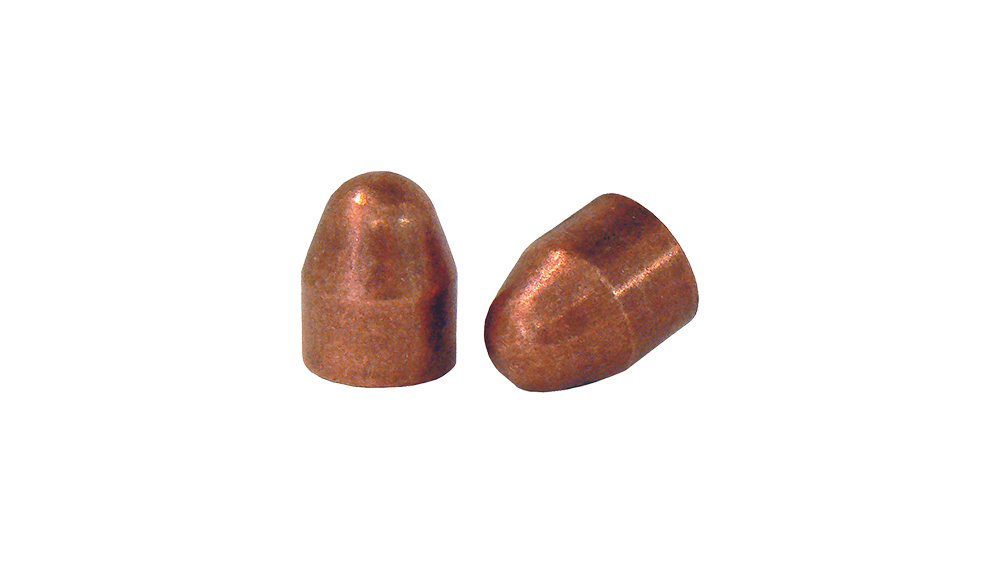

497075 – Type F (Kerek): Kerek formájú elektróda kupakok, 20 mm hosszúsággal. (Csomagolás: 4 db/PU)
497096 – Type A-32: Speciális A-32 típusú kupakok, 20 mm hosszúsággal. Kizárólag C-Trafogun GT-V6 hegesztőpisztolyhoz ajánlott, automata programokkal történő hegesztéshez. (Csomagolás: 6 db/PU)
Speciális Szettek:
A hegesztőkar optimális működésének fenntartásához elengedhetetlenek a megfelelő karbantartási eszközök:
497010 – Rézpaszta elektródákhoz (75 g): Ez a speciális paszta mérhetően csökkenti az átmeneti ellenállásokat és javítja az elektróda karok áramvezető képességét, minimalizálva a hőveszteséget és az elektróda kopását.
298298 – Elektróda Tisztító (Szemcsézettség 60): Ez a csiszolóanyag kifejezetten a ponthegesztő elektróda kupakok tisztítására szolgál. Csak a tiszta elektródahegyek garantálják a helyes hegesztési eredményeket.

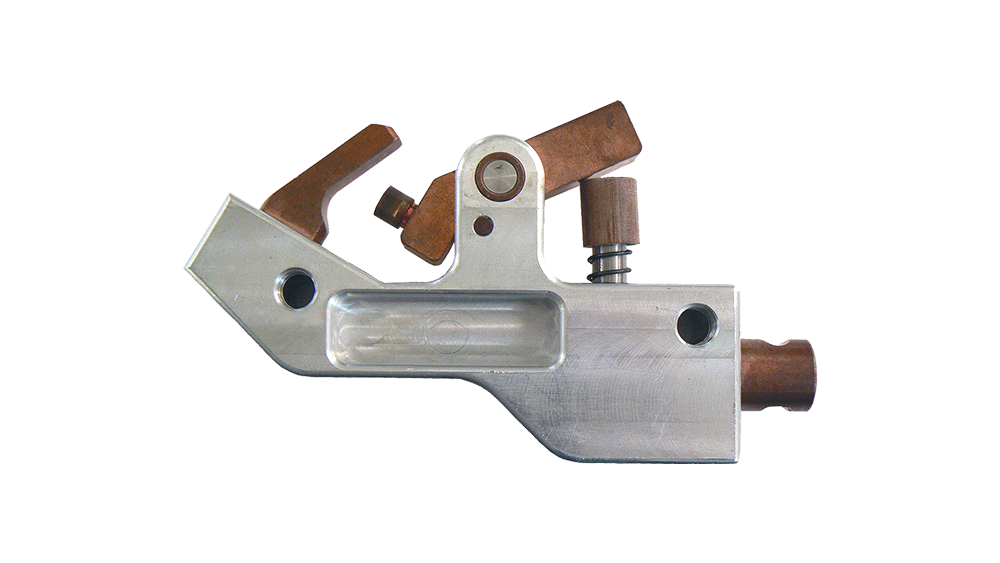

498003 – Elektróda Kupak Eltávolító: Ez az eszköz megkönnyíti a beragadt vagy szorosan illeszkedő elektróda kupakok biztonságos és gyors meglazítását.
Ez a vízhűtéses C-kar 5-ös típus (GT) ideális választás minden olyan szakember számára, aki a legmagasabb szintű ponthegesztési teljesítményt és megbízhatóságot keresi a járműjavítási iparban.
