Cikkszám: 474001NG
Ez a részletes termékleírás a Wielander + Schill által gyártott, nagy teljesítményű, hűtött C-kar No. 1-es típusát mutatja be, amelyet kifejezetten az InvertaSpot NexGen ellenállásos ponthegesztő gépekhez fejlesztettek ki. Ez a komponens a legmagasabb terhelési követelményeknek is megfelel, biztosítva a konzisztensen tökéletes hegesztési eredményeket és a maximális stabilitást, ideális a legigényesebb karosszéria-javítási alkalmazásokhoz.
A C-Kar No. 1 Standard NexGen egy robusztus kialakítású, hűtött kar, amely kulcsfontosságú eleme a modern ponthegesztési folyamatoknak. A kar kialakítása lehetővé teszi a nehéz üzemi körülmények közötti folyamatos használatot, minimalizálva a hőterhelést és maximalizálva a szerszám élettartamát. A 150 x 70 mm-es munkaterület optimális hozzáférést biztosít a járművek különböző pontjain lévő hegesztési pontokhoz, miközben a hűtési rendszer garantálja a hegesztési paraméterek állandóságát.
Ez a standard kivitel kiválóan alkalmas általános és nagy igénybevételű ponthegesztési feladatokra, ahol elengedhetetlen a precíz és megbízható elektróda pozicionálás.
Nagy Terhelhetőség: Kifejezetten magas terhelések elviselésére tervezve, biztosítva a hosszú élettartamot intenzív használat mellett is.
Hűtött Kialakítás: A beépített hűtési rendszer hatékonyan vezeti el a hegesztés során keletkező hőt, megakadályozva az elektródák idő előtti kopását és a hegesztési minőség romlását.
Konzisztens Hegesztési Minőség: A stabil mechanikai szerkezet és a hatékony hűtés garantálja, hogy minden hegesztési pont azonos minőségű legyen.
Ideális Kompatibilitás: Kifejezetten az InvertaSpot NexGen sorozatú ellenállásos ponthegesztő gépekhez optimalizálva.
Standard Munkaterület: A 150 x 70 mm-es munkakörnyezet sokoldalú felhasználást tesz lehetővé a karosszéria javítások során.
A C-Kar No. 1 Standard NexGen szállítási terjedelme magában foglalja az összes szükséges komponenst a munkába állításhoz, beleértve egy C-alakú elektródát elektródapofával.
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Cikkszám | 474001NG | |
| Munkaterület (Szélesség x Magasság) | 150 x 70 mm | |
| Hűtés | Hűtött | |
| Kompatibilitás | InvertaSpot NexGen | |
| Tartozék Elektróda | 495635 (C-alakú) | Elektródapofával (Ø 16 mm) |
| Elektróda Pofa Bevonata | PU (Poliuretán) | |
| Elektróda Pofa Átmérője (Ø) | 16 mm | |
| Anyagok | Alu, Alumínium, CuCrZr, Gumi, Rozsdamentes acél, Acél | Többféle anyagkombináció a maximális tartósságért |
| Súly | 1,25 kg | |
| Méretek (Hossz x Szélesség x Magasság) | 28 x 30 x 120 mm | Csak az elektróda pofa méretei (a megadott tartományban) |
| Kiszerelés | 1 db összeszerelt C-Kar No. 1 |
A termék a következő elemeket tartalmazza:
1 db összeszerelt C-Kar No. 1 Standard NexGen
1 db 495635 típusú, C-alakú elektróda, amely 16 mm átmérőjű elektródapofával van ellátva.
A C-Kar No. 1 optimális teljesítményének fenntartásához és a különböző hegesztési feladatokhoz elengedhetetlen a megfelelő elektróda és karbantartó eszközök használata. Az alábbiakban bemutatjuk a 16 mm átmérőjű elektródákhoz ajánlott kiegészítőket:
Különböző profilú elektródapofák állnak rendelkezésre a specifikus hegesztési geometriákhoz. Mindegyik pofa 20 mm hosszúságú és 16 mm átmérőjű.
| Cikkszám | Típus | Forma | Kiszerelés | Alkalmazás |
|---|---|---|---|---|

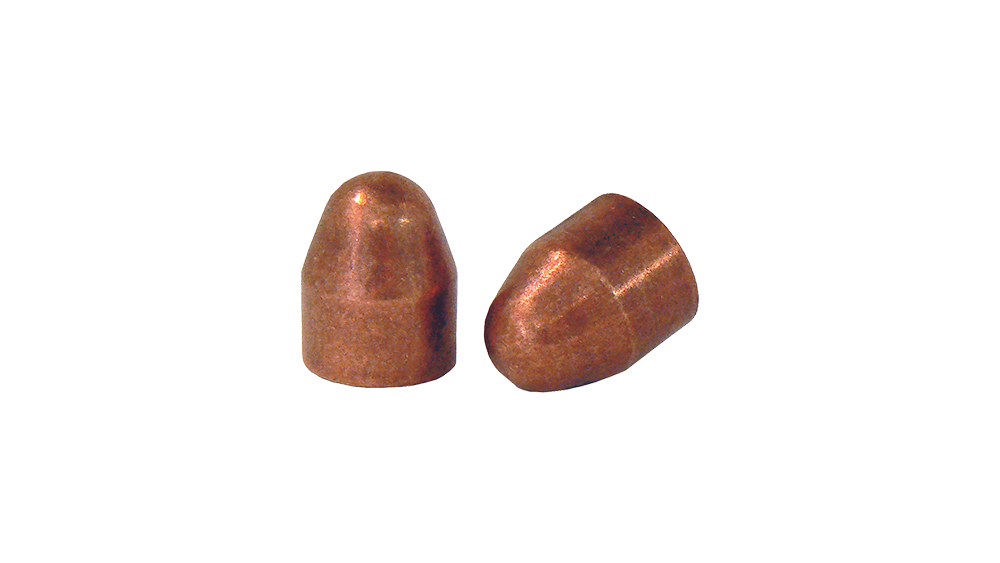

| 497079 | Elektródapofa | B Típus | 4 db/csomag | Kúpos-lapos kialakítás |
| 497081 | Elektródapofa | E Típus | 4 db/csomag | E Típusú kialakítás |

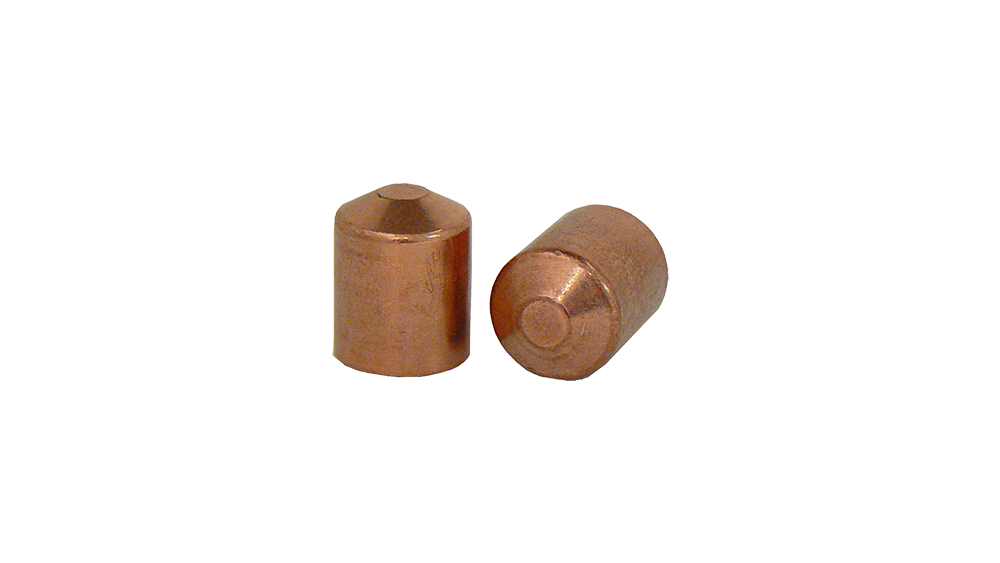

| 497075 | Elektródapofa | F Típus | 4 db/csomag | Kör alakú kialakítás |

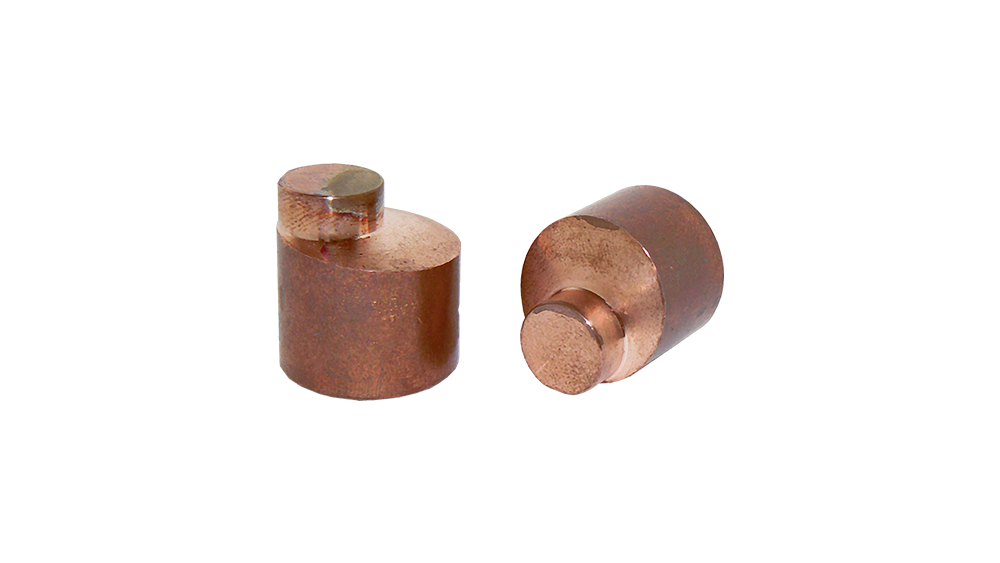

| 497076 | Elektródapofa | P Típus | 4 db/csomag | Excentrikus kialakítás |
| 497096 | Elektródapofa | A-32 Típus | 6 db/csomag | Automata programhoz, kizárólag C-Trafogun GT-V6-hoz |
| 497102 | Elektródapofa Szett | B + H Típus | 2 db B, 2 db H | Kombinált szett |
Ezek a szettek speciális szögekkel és hosszúságokkal rendelkeznek, amelyek megkönnyítik a nehezen hozzáférhető pontok elérését.

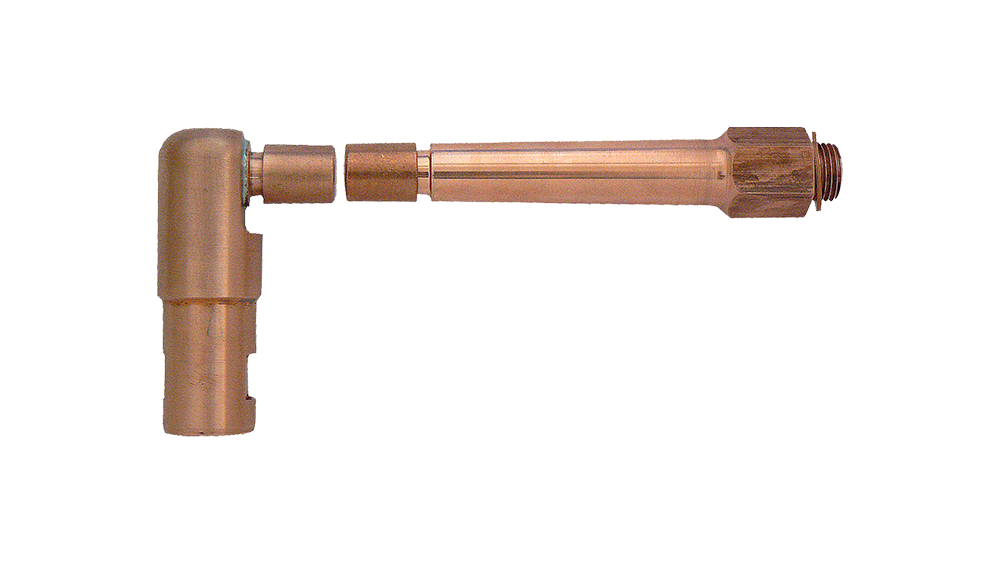

Elektróda Szett No. 11 | 90° szög (Cikkszám: 495606)
Tartalma: 1 db 28 mm-es elektróda (No. 11 szett), 1 db 121 mm-es elektróda (No. 11 szett). 16 mm-es elektródapofákhoz.

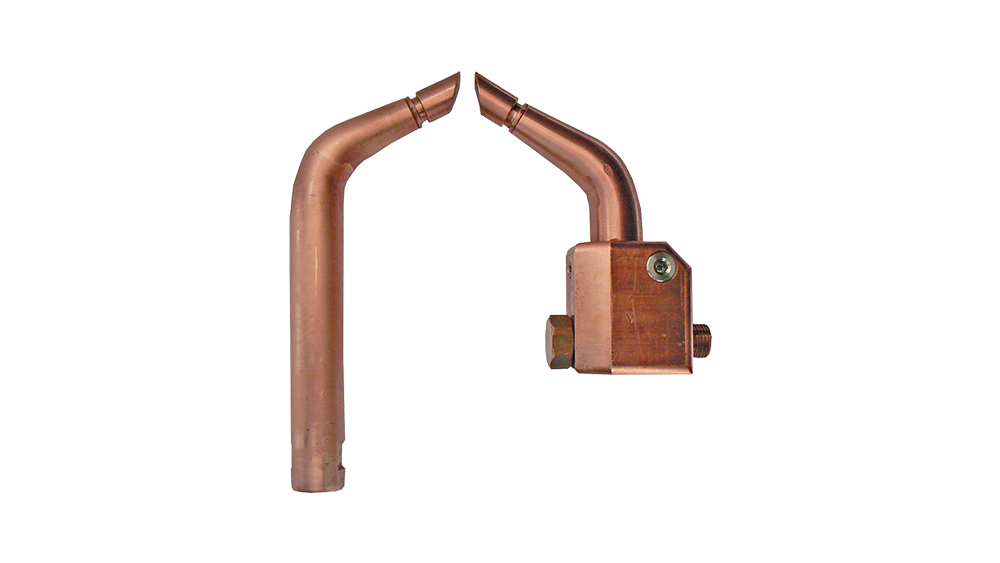

Elektróda Szett No. 7 | 90° szög (Cikkszám: 495607)
Tartalma: 1 db 149 mm-es ívelt elektróda, 1 db rövid ívelt elektróda (No. 7 szett), elektródatartó, csavarok és O-gyűrűk.

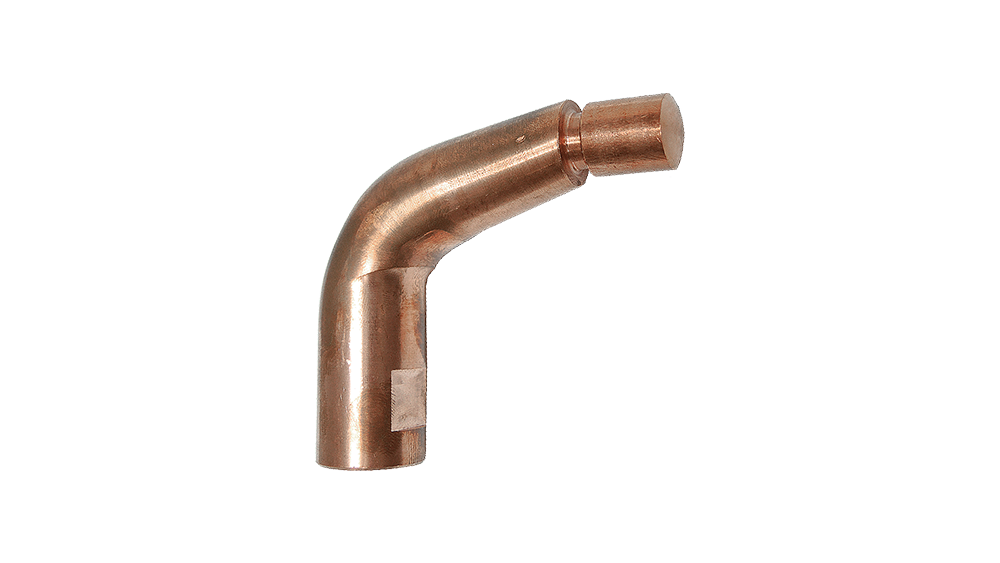

Elektróda Szett No. 9 | 38° szög, tartóval (Cikkszám: 495645)
Tartalma: 1 db 38°-os szögű elektróda (No. 12 szett), elektródatartó, csavarok és O-gyűrűk.
A hegesztési pontok helyes kialakításának biztosításához elengedhetetlen az elektródapofák rendszeres tisztítása.
Elektróda Tisztító Blokkok | Szemcsézettség 60 (Cikkszám: 298298)
Eszköz a hegesztőelektródák felületének tisztítására. Csak a tiszta elektródák garantálják a helyes ponthegesztési eredményeket.
Elektróda | C-alak | C-Kar No. 1 / No. 3 / No. 5 (Cikkszám: 495635)
Ívelt C-alakú elektróda, amely elektródapofát tartalmaz. Kompatibilis a C-karok No. 1, No. 3 és No. 5 típusokkal.
Ez a hűtött C-kar a Wielander + Schill professzionális hegesztéstechnológiai kínálatának része, amely a karosszéria javítási iparág legmagasabb elvárásait is kielégíti a megbízhatóság és a teljesítmény terén.
