Termékazonosító: 474003NG
Ez a kiváló minőségű, hűtött C-kar (C-Arm) a Wielander + Schill InvertaSpot NexGen ellenállásos ponthegesztő gépekhez lett kifejlesztve. Úgy tervezték, hogy rendkívül nagy terhelés mellett is konzisztensen tökéletes hegesztési eredményeket és maximális stabilitást biztosítson, ideális a legigényesebb ipari alkalmazásokhoz.
A C-karok a precíziós ellenállásos ponthegesztés kulcsfontosságú elemei, amelyek biztosítják az elektródák pontos pozicionálását és a szükséges nyomóerő alkalmazását a munkadarabokon. A NexGen sorozathoz optimalizált kialakítás garantálja a hatékony és megbízható működést.
Nagy Terhelhetőség: Kifejezetten magas mechanikai igénybevételre optimalizálva, hosszú élettartamot és megbízhatóságot biztosít.
Hűtött Kialakítás: A beépített hűtési rendszer megakadályozza a C-kar és az elektródák túlmelegedését, ami kritikus a folyamatos, nagy teljesítményű hegesztési ciklusok során. Ez biztosítja a hegesztési minőség állandóságát.
Konzisztens Hegesztési Eredmények: A masszív szerkezet és a precíz kialakítás minimalizálja a vibrációt és a deformációt, így minden egyes hegesztési pont azonos minőségű lesz.
Ideális Komplex Feladatokhoz: Kiválóan alkalmas olyan karosszériaelemek hegesztésére, ahol a hozzáférés korlátozott, vagy ahol nagy erőre van szükség.
Kompatibilitás: Kizárólag az InvertaSpot NexGen ellenállásos ponthegesztő rendszerekkel való használatra tervezve.
A C-kar 3-as típusának részletes műszaki paraméterei a következők:
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Termékazonosító | 474003NG | |
| Munkanyílás (Szélesség × Magasság) | 150 × 450 mm | A hegesztési pont elérésének maximális mérete. |
| Hosszúság × Szélesség × Magasság (Teljes méret) | 600 x 35 x 70 mm | A C-kar fizikai kiterjedése. |
| Súly | 5,80 kg | Masszív, de kezelhető súly a stabilitás érdekében. |
| Anyagösszetétel | Alu, Alumínium, CuCrZr, Gumi, Rozsdamentes acél, Acél | Többféle nagy szilárdságú és vezetőképes anyag kombinációja. |
| Bevonat | PU (Poliuretán) | Védőbevonat a külső elemekkel szemben. |
| Tartozék Elektróda | 1 db 495635 Elektróda | C-alakú, elektródafejjel (Ø 16 mm) |
A C-kar 3-as típusának megvásárlásakor a következő elemeket tartalmazza a szállítás:
1 db Összeszerelt C-Kar No. 3

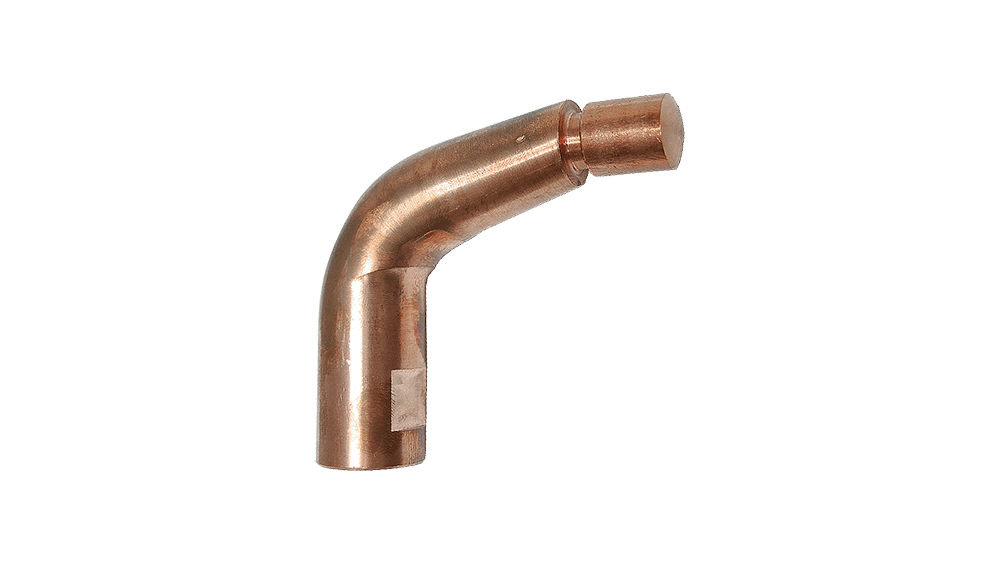

1 db 495635 Típusú Elektróda (C-alakú, Ø 16 mm elektródafejjel)
A maximális teljesítmény és a hegesztési pontok élettartamának optimalizálása érdekében javasolt a következő kiegészítők használata, amelyek külön megvásárolhatók:
A különböző hegesztési geometriákhoz és anyagvastagságokhoz eltérő formájú elektródafejek szükségesek. Az alábbiak mindegyike Ø 16 mm átmérőjű:

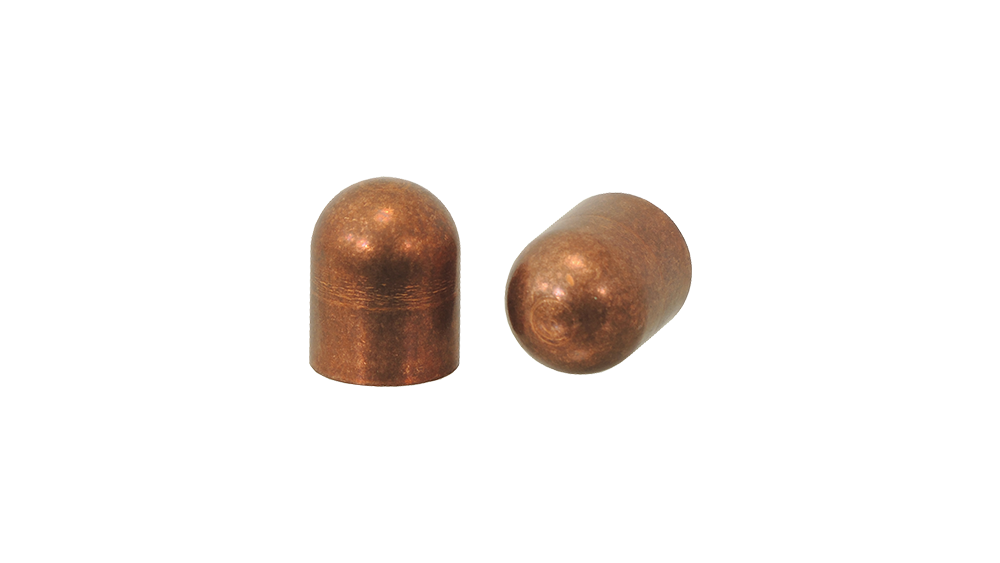

Elektródafej Szett (497102): Tartalmaz B és H típusú elektródafejeket.
2 db B típusú elektródafej (Ø 16 mm)
2 db H típusú elektródafej (Ø 16 mm)

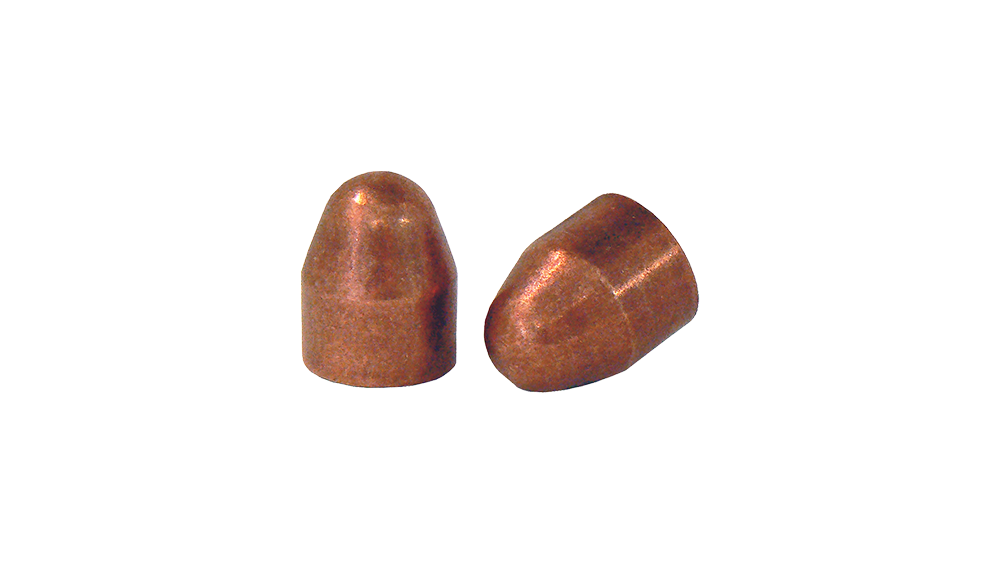

Elektródafej, B Típus (497079): Kúpos-lapos kialakítás, 20 mm hosszúság. (Kiszerelés: 4 db/csomag)

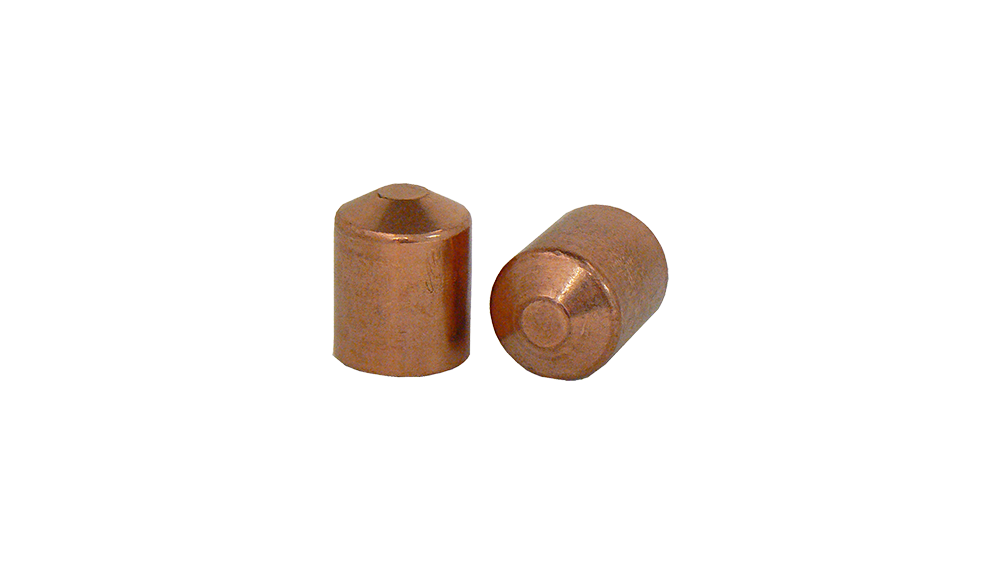

Elektródafej, E Típus (497081): E típusú kialakítás, 20 mm hosszúság. (Kiszerelés: 4 db/csomag)

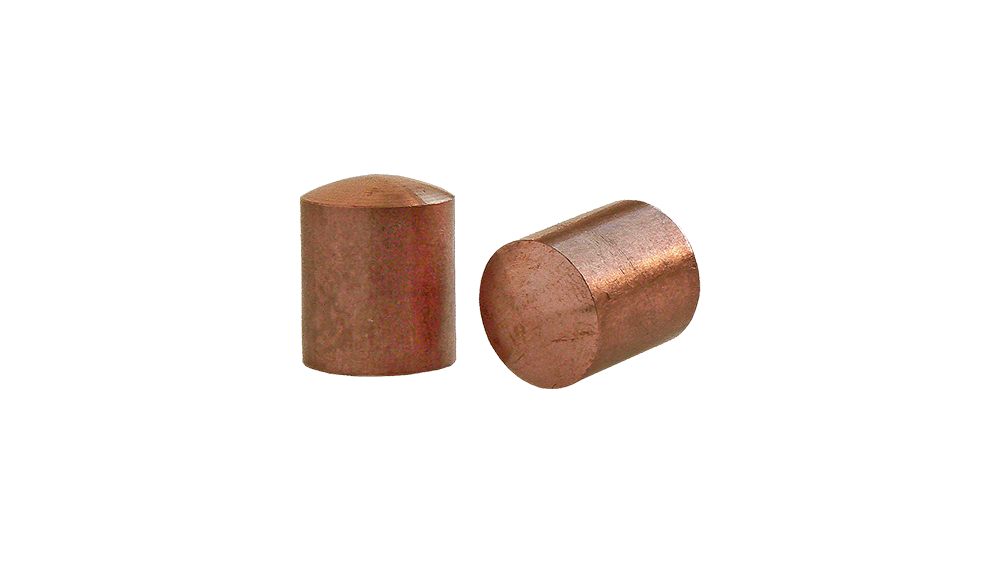

Elektródafej, F Típus (497075): Kör alakú kialakítás, 20 mm hosszúság. (Kiszerelés: 4 db/csomag)

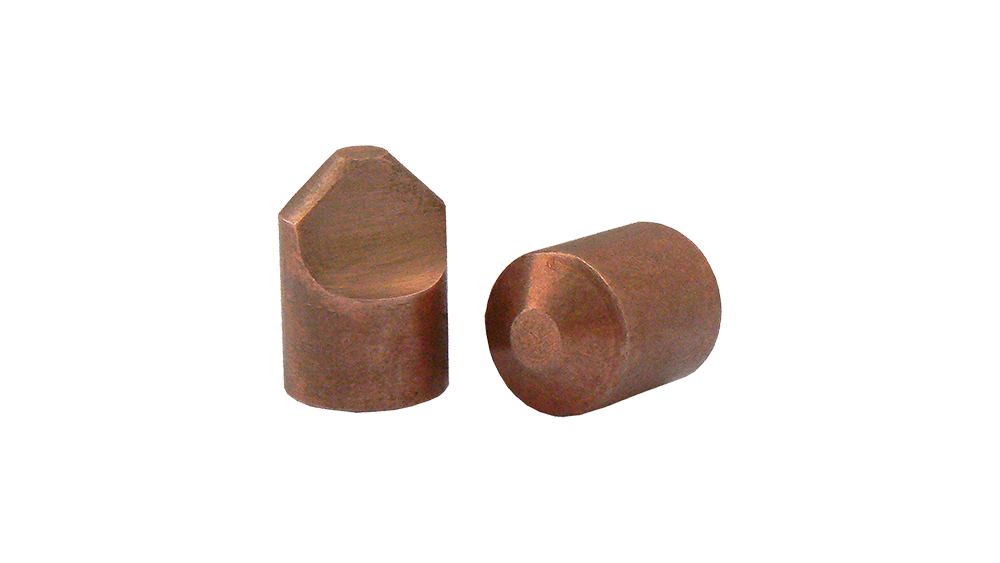

Elektródafej, P Típus (497076): Excentrikus kialakítás, 20 mm hosszúság. (Kiszerelés: 4 db/csomag)

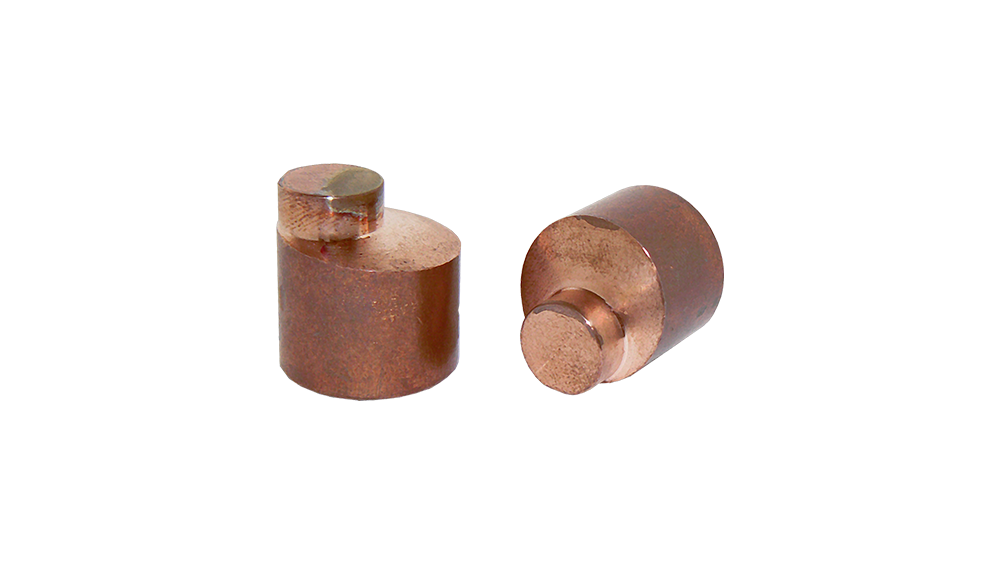

Elektródafej, A-32 Típus (497096): 20 mm hosszúság, kifejezetten C-Trafogun GT-V6 használatához, automata programokkal történő hegesztéshez. (Kiszerelés: 6 db/csomag)
A tiszta elektródafelület elengedhetetlen a helyes ponthegesztési eredményekhez.
Ez a C-kar a Wielander + Schill professzionális hegesztéstechnológiai portfóliójának része, amely a legmagasabb szintű karosszéria javítási és gyártási követelményeknek is megfelel. A 150 x 450 mm-es munkanyílás kiváló rugalmasságot biztosít a különböző karosszériaelemekhez való hozzáférésben, miközben a hűtés garantálja a hosszú távú, hibamentes működést.
