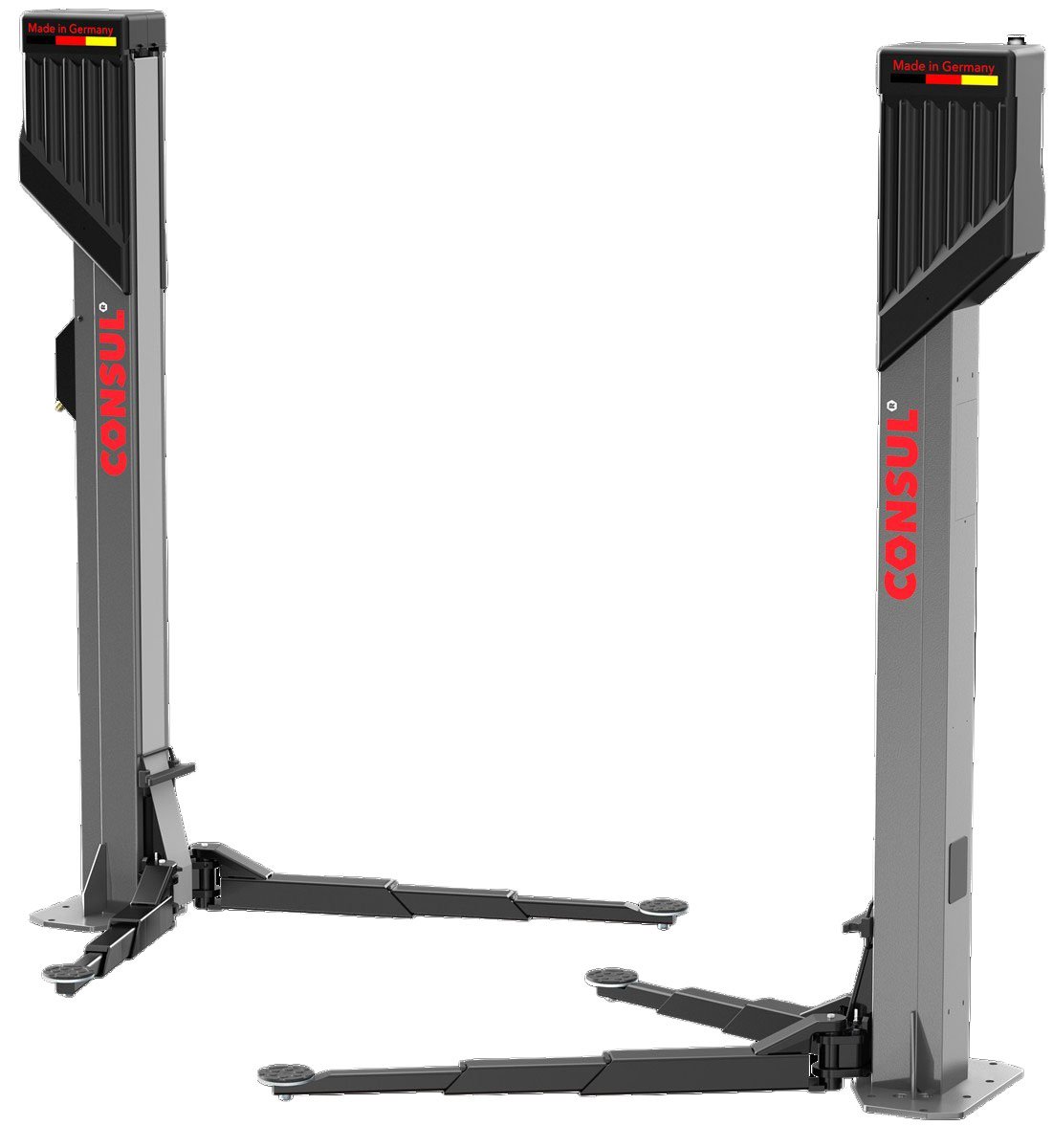

A Consul 2-oszlopos emelő Premium EL® 2.35 MB modellje a legmagasabb szintű professzionalizmust képviseli a műhelyberendezések terén. Ez a kiváló minőségű, alapkeret nélküli (base frame free) kétoszlopos emelő a Mercedes-Benz előírásainak megfelelően lett kialakítva, ideális megoldást nyújtva a kisebb járművek (pl. Smart Fortwo BR453) és a hosszú tengelytávú közepes méretű furgonok (pl. VW T6) emeléséhez. A Consul mérnöki precizitása és a robusztus kialakítás garantálja a biztonságos és hatékony munkavégzést.
Ez az emelő a tartósságra, a precíz működésre és a felhasználóbarát kezelésre összpontosítva lett tervezve.
Konstrukciós Elemek:
Speciális Húzott Profilú Oszlopok: Az oszlopok speciális húzott profilból készülnek, ami maximális merevséget és stabilitást biztosít a legintenzívebb használat mellett is.
Beépítési Orientáció: Az oszlopok beépítése a jármű felhajtási irányára merőlegesen történik, optimalizálva a munkaterületet.
Kocsi Vezetés: A teherhordó kocsik hat (6) görgővel vannak vezetve, biztosítva a sima és pontos mozgást emelés és süllyesztés során.
Terhelési Rendszer: Bronz terhelőanya és öntöttötvözet biztonsági anya kombinációja garantálja a hosszú élettartamot és a megbízható tartást.
Kenőanyag Adagoló: Beépített olajadagoló rendszer a támasztó elemek kenéséhez, minimalizálva a karbantartási igényt.
Biztonsági Funkciók:
Törött anya emelés-rögzítés funkció (Broken nut raise lock-down features).
Akusztikus (hangjelzéses) lábvédelem a biztonságos munkavégzés érdekében.
Vezérlés: Softline nyomógombos vezérlés, számítógép által vezérelt szintező rendszerrel a milliméterpontos pozicionálásért.
Főkapcsoló: Közvetlenül az oszlopon elhelyezett zárható főkapcsoló a könnyű hozzáférés és a teljes áramtalanítás érdekében.
Kiegészítő Kényelem:
Párnázott ajtóütköző.
Állítható felvevő lemez (kb. 30 mm-rel), amely rugalmasságot biztosít a különböző alvázmagasságokhoz.
Az oszlop belső részeinek teljes burkolása a védelem és az esztétika növelése érdekében.
Automata Kar Rögzítés: Automatikus karrögzítő mechanizmus, amely 300 mm-nél rögzít.
Szabványok és Védettség:
Védettségi Osztály: IP 54.
Minősítések: GS jóváhagyás, DIN EN 1493, CE jóváhagyás.
Szállítási Tartozékok és Szín:
Szín: Az emelő RAL 7015 színben kerül forgalomba.
Tartozékok:
Dokumentumtartó (tartozék).
2 db szerszámtálca (tartozék).
Speciális adapter prizmás felvételhez (GW járművekhez, lábtartóval és anélkül).
50 mm-es távtartók (tartozék).
Beépítési anyagok (tartozék).
Fontos Megjegyzés: A feltüntetett maximális emelési magasságok elérése opcionális kiegészítők használatával lehetséges. A legalacsonyabb felvételi magasságok optimális padlóviszonyok mellett érhetők el.
A maximális rugalmasság érdekében az emelő számos opcióval bővíthető:
Önhordó Alapkeret: Opcionálisan rendelhető kiegészítő alapkeret.
Második Kezelőegység: Lehetőség van egy második kezelőegység telepítésére is.
Második Kezelődoboz Szolga Oszlophoz: Kifejezetten a Consul 2.35 – 2.45 Premium modellekhez tervezett második kezelődoboz a szolga oszlophoz.
Felhajtó Rámpák: 1 szett = 4 db rámpa.
Felvételi Támasztékok Forgó Tányérokkal: 4 darab, Ø 100 mm-es tányérok (a standard Ø 130 mm helyett).
Rögzítő Anyagok: 3.500 kg teherbírásig minden Consul 2-oszlopos emelőhöz rögzítő készlet (12 db M12 reakciócsavar, menetes szárak és alátétek).
Diagnosztikai Szoftver: Consul ConSoft diagnosztikai szoftver 2-oszlopos emelőkhöz.
Végállás Kapcsoló Fényrámpával: Mennyezeti végállás kapcsoló fényrámpával.
Manuális Végállás Kapcsoló: Manuálisan működtethető mennyezeti végállás kapcsoló.
Az alábbi táblázat részletezi a Consul 2-oszlopos emelő Premium EL® 2.35 MB modelljének kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Névleges teherbírás | 3.500 kg | |
| Emelési magasság | kb. 2.005* mm | Opcionális kiegészítőkkel elérhető |
| Emelési/Süllyesztési idő | kb. 35 másodperc | |
| Alsó szabad magasság | kb. 95** mm | Optimális padlóviszonyok mellett |
| Hosszú kar kiterjedési tartomány | kb. 650 – 1.340 mm | 3 részes kialakítás |
| Beépítési szélesség | kb. 3.400 mm | |
| Beépítési magasság | kb. 2.560 mm | |
| Távolság az oszlopok között | kb. 2.830 mm | |
| Áthajtási szélesség | kb. 2.390 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú |
| Hajtási teljesítmény | 2 x 3,0 kW | |
| Biztosíték védelem | 20 A lassú leolvadású |
További Információk:
A termékhez részletes műszaki dokumentációk állnak rendelkezésre PDF formátumban:
Brochure DE: Részletes német nyelvű prospektus.
Brochure EN: Részletes angol nyelvű prospektus.
Beépítési Terv: Pontos méretezési rajzok a telepítéshez.
Ez a Consul Premium EL® 2.35 MB emelő ideális választás azoknak a műhelyeknek, amelyek megbízható, nagy teljesítményű és rugalmas emelési megoldást keresnek a modern járműpark kiszolgálásához, mindezt a legszigorúbb biztonsági és minőségi előírásoknak megfelelően.
