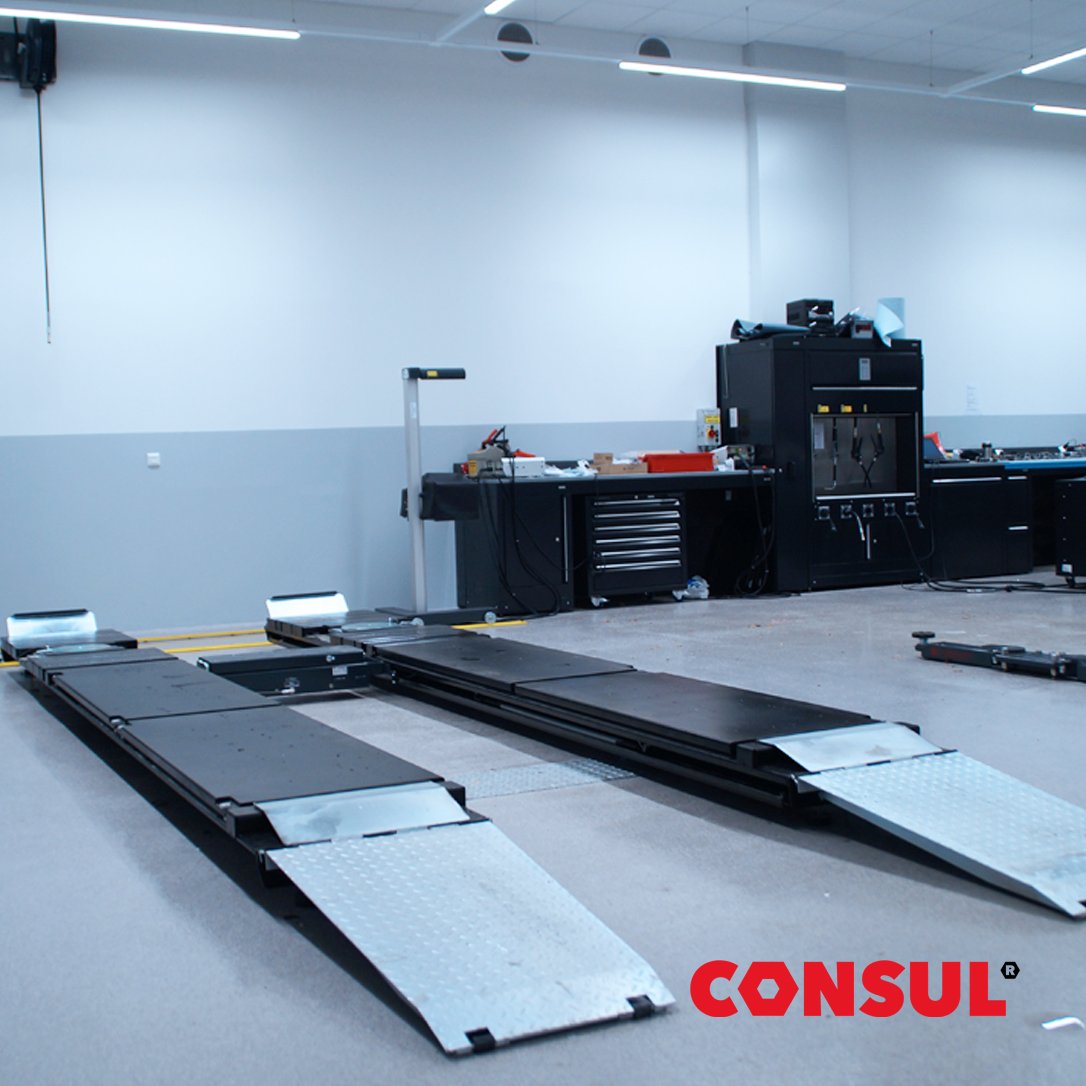

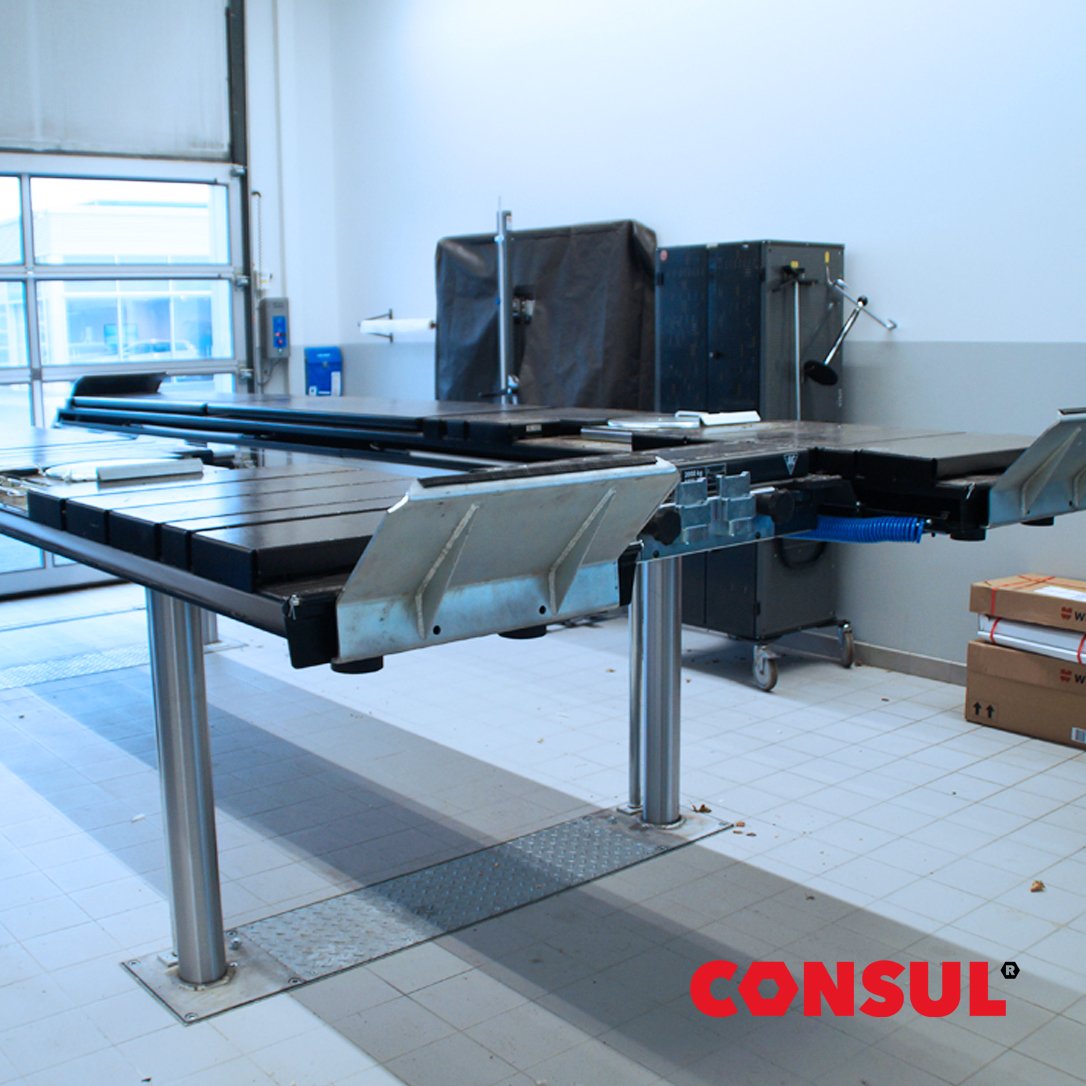

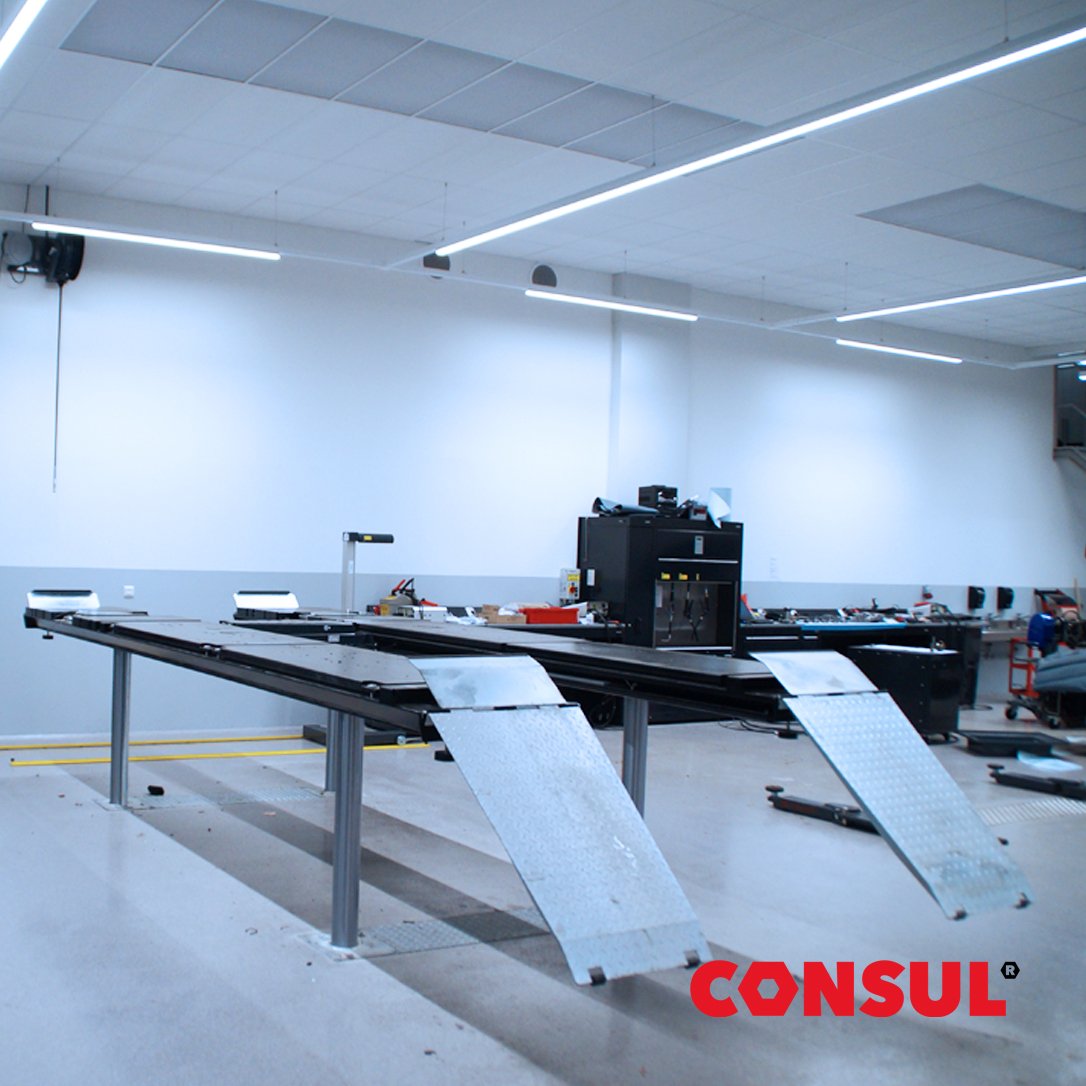

A Consul 4-Stempel Unterflur-Hebebühne 4.55 MK Quadro SN egy csúcstechnológiás, beépíthető (unterflur) négyhengeres járemelő rendszer, amelyet kifejezetten a legmagasabb szintű szervizmunkákhoz, javításokhoz és futóműállításhoz terveztek. Ez a modell integrált keréknélküli emelővel és két beépített kazettával rendelkezik, amelyek optimális hozzáférést biztosítanak a járművek alsó részéhez, miközben minimális helyet foglalnak el a műhely padlóján, amikor nincsenek használatban.
Ez az emelő ideális megoldás olyan műhelyek számára, ahol a helytakarékosság és a nagy teherbírás elengedhetetlen. Kialakítása garantálja a precíz és biztonságos munkavégzést akár 5.500 kg össztömegű járművek esetében is.
A Consul 4.55 MK Quadro SN emelő számos olyan tervezési elemet tartalmaz, amelyek növelik a hatékonyságot és a tartósságot:
Integrált Keréknélküli Emelő (Wheel Free Lift): A rendszer magában foglal egy integrált emelőegységet, amely lehetővé teszi a kerekek szabadon álló emelését, elengedhetetlen a fék- és futómű javításokhoz.
Két Beépített Kazetta: Két nagyméretű, forrólemezelt (hot-dip galvanized) profilacél keretű kazetta biztosítja a stabilitást és a hosszú élettartamot.
Krómozott Vezetők és Hidraulikus Hengerek: A krómozott felületek kiváló védelmet nyújtanak a korrózió ellen, és biztosítják a hidraulikus rendszerek egyenletes és megbízható működését.
Elektrohidraulikus Meghajtás: Erőteljes és gyors emelési/süllyesztési ciklusokat tesz lehetővé.
Fejlett Szinkronizálás:
Mechanikus Szinkronizálás: Minden egyes emelőegység mechanikusan szinkronizálva van egy keresztgerendán keresztül, biztosítva a párhuzamos mozgást.
Számítógépes Szabályozás: Az emelőegységek egymás közötti szinkronizálását egy számítógépes vezérlőrendszer felügyeli, garantálva a tökéletes vízszintességet terhelés alatt is.
Biztonsági Vezérlés: Az elektromos vezérlés tartalmaz egy leállító szelepet (stop valve) és akusztikus lábvédelmet, amely megakadályozza a véletlen lezuhanást és védi a személyzetet.
Robusztus Felhajtó Rámpák: Hosszú, megerősített speciális profilokból készült felhajtó rámpák biztosítják a járművek biztonságos feljutását.
Integrált Sínrendszer: A platformba integrált sínrendszer teszi lehetővé emelőbakok (jacking beam) egyszerű és pontos pozicionálását.
Kazettafedél: A kazetta fedele teljes egészében forrólemezelt, ami maximális ellenállást biztosít a nedvességnek és a mechanikai igénybevételnek.
A berendezés megfelel a legszigorúbb európai szabványoknak, biztosítva a hosszú távú, biztonságos üzemeltetést:
Védettségi Osztály: IP54
Jóváhagyások: GS-jóváhagyás, DIN EN 1493, CE-jóváhagyás.
A Consul 4.55 MK Quadro SN emelő precíz specifikációi a következők:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 524975 | |
| Gyári szám (HAN) | 9567 | |
| Kategória | Négyhengeres Beépíthető Emelők | |
| Névleges teherbírás (Teljes) | 5.500 kg | |
| Névleges teherbírás (Keréknélküli emelő) | 3.500 kg | |
| Emelési magasság | kb. 2.070 mm | |
| Emelési idő (terhelten) | kb. 40 másodperc | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú |
| Hajtási teljesítmény | 6,0 kW | |
| Biztosíték védelem | 16 A lassú leolvadású | |
| Olajmennyiség | 2 x 10 liter | Két külön hidraulikus kör |
| Futópálya szélessége | 630 mm | |
| Futópálya hossza | kb. 5.230 mm | |
| Oszlopok közötti távolság | 1.500 / 3.000 mm | A szinkronizációs gerenda méretei |
| Felhajtási magasság / Nyugalmi magasság | kb. 130 mm | Minimális beépítési mélység |
Ez a beépíthető emelő a modern szerviztechnológia csúcsát képviseli. A négyhengeres kialakítás rendkívüli stabilitást biztosít, különösen a hosszú tengelytávú járművek emelésekor. A hidraulikus rendszerek precíz vezérlése garantálja, hogy a jármű mindig tökéletesen vízszintes maradjon, ami kritikus fontosságú a futóműállításhoz.
A keréknélküli emelő (más néven „short-stroke lift” vagy „wheel free lift”) beépítése lehetővé teszi, hogy a fő emelőplatform a járművet csak a kerék tengelyei alatt emelje meg, míg a kerekek szabadon maradnak. Ez a funkció drasztikusan lerövidíti a kerékcsere, fékbetét csere vagy futómű beállítási munkálatok idejét, mivel nem szükséges külön mobil emelőket használni.
A szinkronizálás kulcsfontosságú eleme a rendszernek. A mechanikus keresztgerenda biztosítja, hogy a két emelőpár ne csúszhasson el egymáshoz képest, míg a számítógépes vezérlés finomhangolja a négy henger mozgását, kompenzálva a terhelés eloszlásának esetleges egyenetlenségeit.
A tartósság érdekében a Consul a legkeményebb ipari körülményekre optimalizálta a konstrukciót. A forrólemezelt acélkeretek és a krómozott hidraulikus elemek ellenállnak a korrozív anyagoknak és a folyamatos terhelésnek. A mindössze 130 mm-es nyugalmi magasság azt jelenti, hogy a beépítéshez szükséges gödör mélysége minimális, ami csökkenti a kivitelezési költségeket és megkönnyíti az utólagos telepítést is.
A termékhez részletes Műszaki Adatlap (Brochúra) is elérhető PDF formátumban, amely további információkat tartalmaz a telepítésről és a karbantartásról.
Termékazonosítók:
SKU: 524975
HAN: 9567
Ez a Consul emelő a megbízhatóság, a precizitás és a helytakarékosság tökéletes ötvözete a modern autójavító műhelyek számára.
