A Consul 2-oszlopos emelő Prémium EL® 2.06 LV modellje egy kiváló minőségű, alapkeret nélküli (aljzat nélküli) kétoszlopos emelő, amelyet kifejezetten automatizált irányítású járművek (AGV-k) emelésére terveztek, maximális teherbírása 600 kg. Ez a berendezés a megbízhatóság, a precíziós vezérlés és a biztonság ötvözetét kínálja a modern műhelykörnyezetek számára.
Ez a modell ideális választás olyan létesítményekbe, ahol a járművek be- és kihajtási iránya merőleges az emelőoszlopokra, biztosítva az optimális helykihasználást és a zavartalan munkamenetet.
A Consul EL® 2.06 LV emelő számos olyan tervezési elemet tartalmaz, amelyek garantálják a hosszú élettartamot és a felhasználóbarát működtetést:
Speciális Hengerelt Oszlopok: Az emelőoszlopok speciális hengerelt profilból készülnek, ami rendkívüli stabilitást és terhelhetőséget biztosít.
Kocsivezetés: A teherhordó kocsik hat (6) görgővel vannak vezetve, ami rendkívül sima és pontos emelési/süllyesztési mozgást tesz lehetővé.
Biztonsági és Terhelési Rendszer: A teheranya bronzból, míg a biztonsági anya ötvözetből készült, garantálva a tartósságot.
Kenőrendszer: Beépített olajadagoló (Oil dispenser) biztosítja a támogató kenést, minimalizálva a súrlódást és a kopást.
Törött Anya Rögzítés: Az emelő rendelkezik törött anya emelés-rögzítés funkcióval (Broken nut raise lock-down features), amely kritikus biztonsági réteget ad a rendszerhez.
Akusztikus Lábvédelem: Beépített akusztikus védelem óvja a kezelő lábát a véletlen sérülésektől a süllyesztés során.
Vezérlés: A vezérlés egy Softline nyomógombos panelen keresztül történik, amely számítógép által vezérelt szintezőrendszerrel (computer guided leveling system) rendelkezik a tökéletes vízszintes pozicionálás érdekében.
Főkapcsoló: Közvetlenül az oszlopon található, zárható főkapcsoló biztosítja az azonnali és biztonságos áramtalanítást.
Teljes Burkolat: Az oszlop belső része teljesen fedett (Complete covering of post interior), ami megvédi a belső mechanikát a szennyeződésektől és növeli az esztétikai megjelenést.
Emelőkarok és Párnák: Puhító hatású ajtóütközővel (Cushioning door stop) és állítható felvevő lemezzel (kb. 25 mm) rendelkezik.
Kar Rögzítés: A karok rögzítő mechanizmusa könnyen állítható, és 300 mm-es lépésekben rögzíthető.
A Consul EL® 2.06 LV emelő precíz műszaki paraméterei a következők:
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| Típusszám (SKU) | 702001 | |
| Gyári szám (HAN) | 421577 | |
| Kategória | Logisztikai Járművek | |
| Névleges teherbírás | 600 kg | Ideális AGV-khez |
| Emelési magasság | kb. 1.860 mm | |
| Emelési/Süllyesztési idő | kb. 35 másodperc | |
| Aljzat magassága (Bottom clearance) | kb. 20 mm | Optimális padlóviszonyok mellett |
| Hosszú kar kiterjedési tartománya | kb. 820 – 1.460 mm | 2 darabos kivitel |
| Beépítési szélesség | kb. 3.400 mm | |
| Beépítési magasság | kb. 2.560 mm | |
| Távolság a karok között (Clear span) | kb. 2.830 mm | |
| Áthajtási szélesség | kb. 2.520 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú |
| Hajtási teljesítmény | 2 x 3,0 kW | |
| Biztosíték védelem | 20 A lassú fúvó (slow-blow) |
Ez az emelő megfelel a legszigorúbb európai biztonsági és minőségi előírásoknak:
Védettségi Osztály: IP 54
Jóváhagyások: GS-jóváhagyott, DIN EN 1493, CE-jóváhagyott
A Consul EL® 2.06 LV emelő rugalmasan bővíthető az egyedi igények kielégítésére:
Önhordó Alapkeret (Self supporting base frame): Opcionálisan rendelhető önhordó alapkeret, amely különösen hasznos lehet, ha a padlóviszonyok nem ideálisak a közvetlen rögzítéshez.
Második Vezérlőegység (2nd control unit): Lehetőség van egy második vezérlőegység telepítésére, ami növeli a kezelési kényelmet a műhelyben.

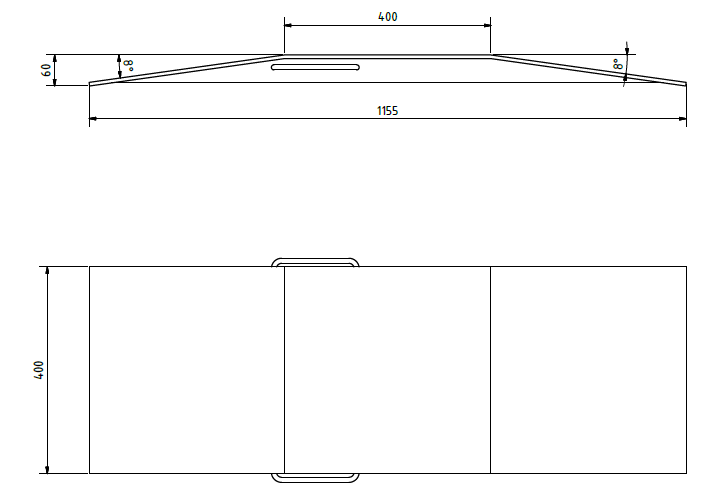

Felhajtó Rámpák (Drive-on ramps): Szükség esetén 4 darabos szettben rendelhető felhajtó rámpa a járművek könnyebb feljutásához.
Rögzítő Anyagok: Különböző teherbírású rögzítőanyagok (pl. M12 reakciócsavarok) állnak rendelkezésre a szilárd padlóra történő rögzítéshez.
Alaplemez Erősítő Rudak (Base plate fixing bars): 4.000 kg teherbírásig használható erősítő rudak, amelyek 150-210 mm vastag beton esetén ajánlottak.
A termékhez részletes műszaki és telepítési dokumentáció áll rendelkezésre PDF formátumban:
Termékismertető (Brochure): Részletes áttekintés a C-Line 2.xx – 2,5t LV sorozatról.
Telepítési Terv (Installation plan): Specifikus útmutató a Consul 2.06 LV modell telepítéséhez.
A Consul Prémium EL® 2.06 LV emelő a precíziós emelési feladatok megbízható, biztonságos és hatékony megoldása az automatizált járművek karbantartásában.
