Ez a részletes leírás a Consul 0.42 S-AM BE típusú, 4800 mm-es futópálya hosszúságú, beépíthető (földbe süllyeszthető) ollószerkezetes emelőgép műszaki jellemzőit és előnyeit mutatja be, amely ideális járművek emelésére és futóműállításhoz.
A Consul 0.42 S-AM BE egy professzionális, elektrohidraulikus emelőberendezés, amelyet kifejezetten műhelyek és szervizek igényeire terveztek. Kialakítása lehetővé teszi a járművek szintben történő emelését, ideális feltételeket teremtve a precíz futóműállításhoz, miközben a beépített (BE) kialakításnak köszönhetően a padló síkjában marad, biztosítva a zavartalan munkaterületet.
Ez az emelőgép a legmagasabb szintű funkcionalitást és biztonságot nyújtja a modern szervizkörnyezetben:
Földbe Süllyeszthető Kialakítás (BE): Az emelő teljesen a padló alá kerül beépítésre, így a felépítmény nem zavarja a munkaterületet, amikor az emelő nincs használatban.
Futóműállításhoz Optimalizálva: Kifejezetten a szintben történő emelésre és a futóműállításhoz tervezve, fix, vízszintes pozícióban történő munkavégzést tesz lehetővé.
Integrált Fordítóasztal Rendszer: A szériafelszereltség része egy 50 mm magasra emelhető fordítóasztal fedéllel ellátott felvevőrendszer, amely megkönnyíti a futóműállításhoz szükséges pozicionálást.
Állítható Teljes Szélességű Csúszólemezek: A futópályák mentén elhelyezkedő, teljes szélességű csúszólemezek (sliding plates) állíthatók, így rugalmasan alkalmazkodnak a különböző tengelytávokhoz és nyomtávokhoz.
Pneumatikus Kioldás: Süllyesztéskor a mechanikus rögzítőfékek pneumatikus úton oldhatók ki egy nyomógomb megnyomásával, ami gyors és kényelmes működést biztosít.
Robusztus Szerkezet: A platformok speciális hengerelt profilacélból készülnek, garantálva a hosszú élettartamot és a nagy terhelhetőséget.

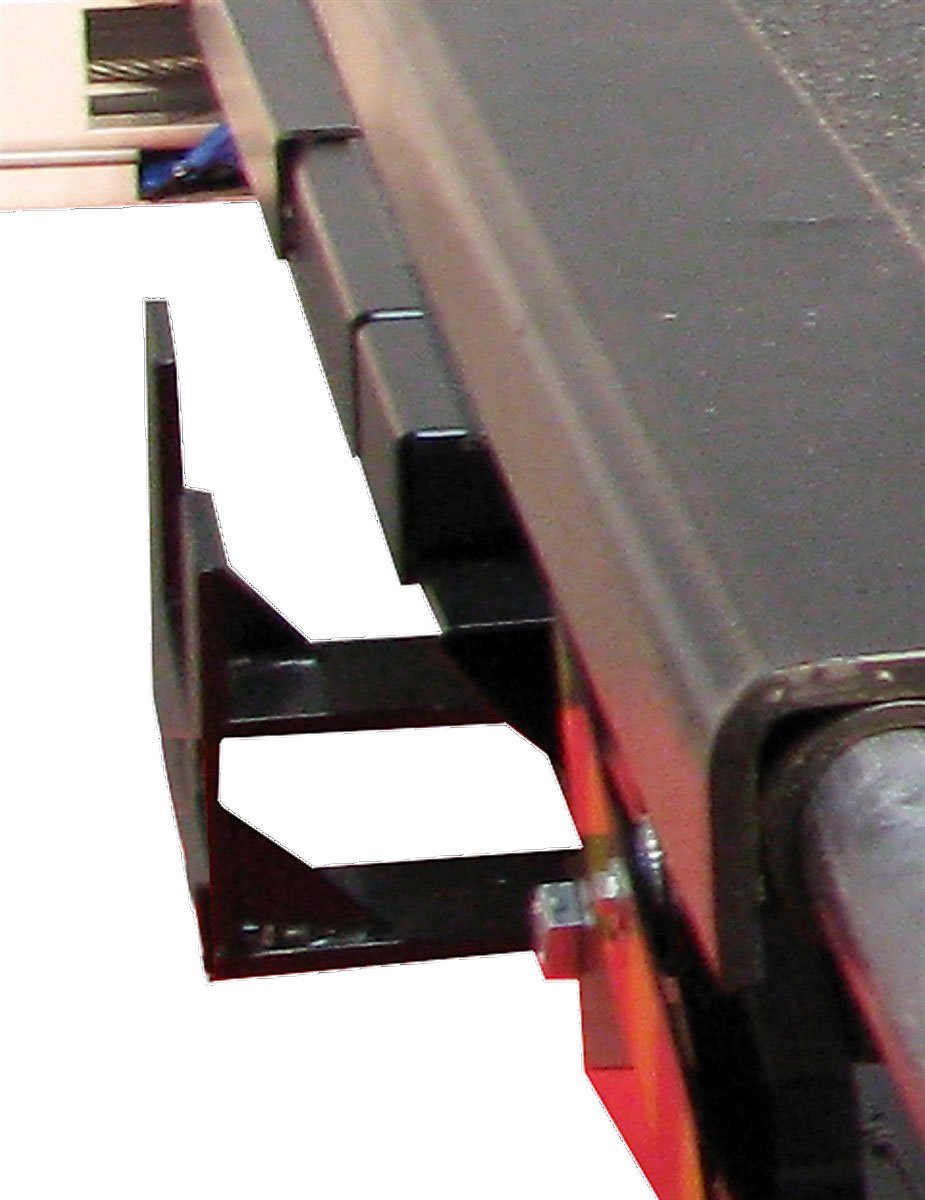

Integrált Emelőbak Sínek: A futópályákba integrált sínek biztosítják a hidraulikus emelőbakok (jacking beam) egyszerű és biztonságos elhelyezését.
Az alábbi táblázat összefoglalja a Consul 0.42 S-AM BE emelőgép kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Típusszám (SKU) | 732818 | |
| Gyári szám (HAN) | 500445 | |
| Kategória | Ollószerkezetes emelők | |
| Névleges teherbírás | 4.200 kg | Járművek maximális súlya |
| Emelési magasság | kb. 1.830 mm | |
| Emelési idő (terhelten) | kb. 35 másodperc | |
| Beépítési szélesség | kb. 2.260 mm | |
| Beépítési hossz | kb. 5.770 mm | |
| Áramellátás | 400 V / 50 Hz | Háromfázisú hálózat |
| Hajtási teljesítmény | 5,5 kW | |
| Biztosíték védelem | 20 A lassú leolvadású | |
| Futópálya szélessége | kb. 650 mm | |
| Futópálya hossza | 4.800 mm | |
| Vezérlés | Elektrohidraulikus | |
| Hidraulikus rendszer | Master/Slave rendszer | |
| Védelmi osztály | IP 54 | Por- és fröccsenésvédelem |
| Szabványok | DIN EN 1493, CE-jóváhagyás |
Az emelő elektrohidraulikus vezérléssel rendelkezik, amely a megbízható és precíz működést garantálja. A Master/Slave hidraulikus rendszer biztosítja a két emelőkar szinkronizált emelését és süllyesztését, még nagy terhelés mellett is.
A biztonság kiemelt fontosságú a Consul termékeknél:
Mechanikus Rögzítőrendszer: 17 fokozatú mechanikus rögzítőeszköz biztosítja a jármű megtartását emelés közben.
Lézerpontos Lábvédelem: Akusztikus visszajelzéssel ellátott lábvédelmi rendszer óvja a kezelő személyzetet.
Főkapcsoló: A CE előírásoknak megfelelő, külön zárható főkapcsolóval rendelkezik.
Csapágyazás: A 20 mm vastag, osztott fix és úszó csapágyak (sorozatban horganyzott) biztosítják a futóművek sima mozgását. Opcionálisan kalibrálható futóműállításhoz.
A 0.42 S-AM BE modell kifejezetten a modern futóműállító rendszerekkel való együttműködésre lett optimalizálva:
Futóműállító Pozíció: Az emelő képes a járművet fix, vízszintes szintben tartani a beállítások elvégzéséhez.
Fordítóasztal Kompatibilitás: A szériafelszereltség tartalmazza a fedéllel ellátott felvevő elemeket, amelyek lehetővé teszik a fordítóasztalok integrálását 50 mm magasságig.
Állítható Csúszólemezek: A nagyméretű, állítható csúszólemezek (full size sliding plates) lehetővé teszik a jármű tengelyeinek optimális alátámasztását.

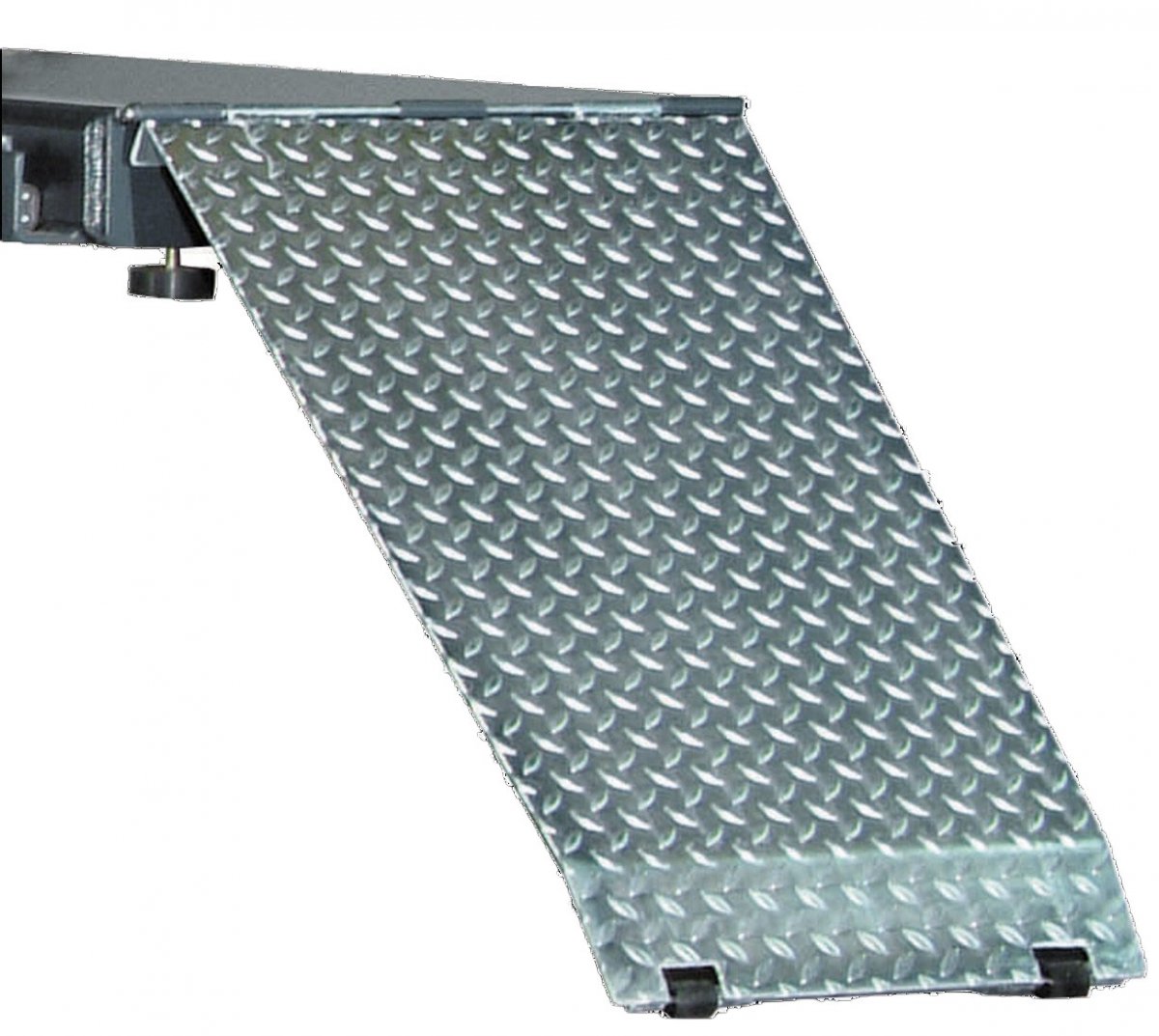

Áthajtásos Kivitel: A platformok áthajtó peronokkal (drive-over flaps) vannak ellátva, ami megkönnyíti a jármű fel- és lehajtását.
Csatlakozóaljzat: A készülék 230 V-os csatlakozóaljzattal van felszerelve a műhelyi eszközök csatlakoztatásához.

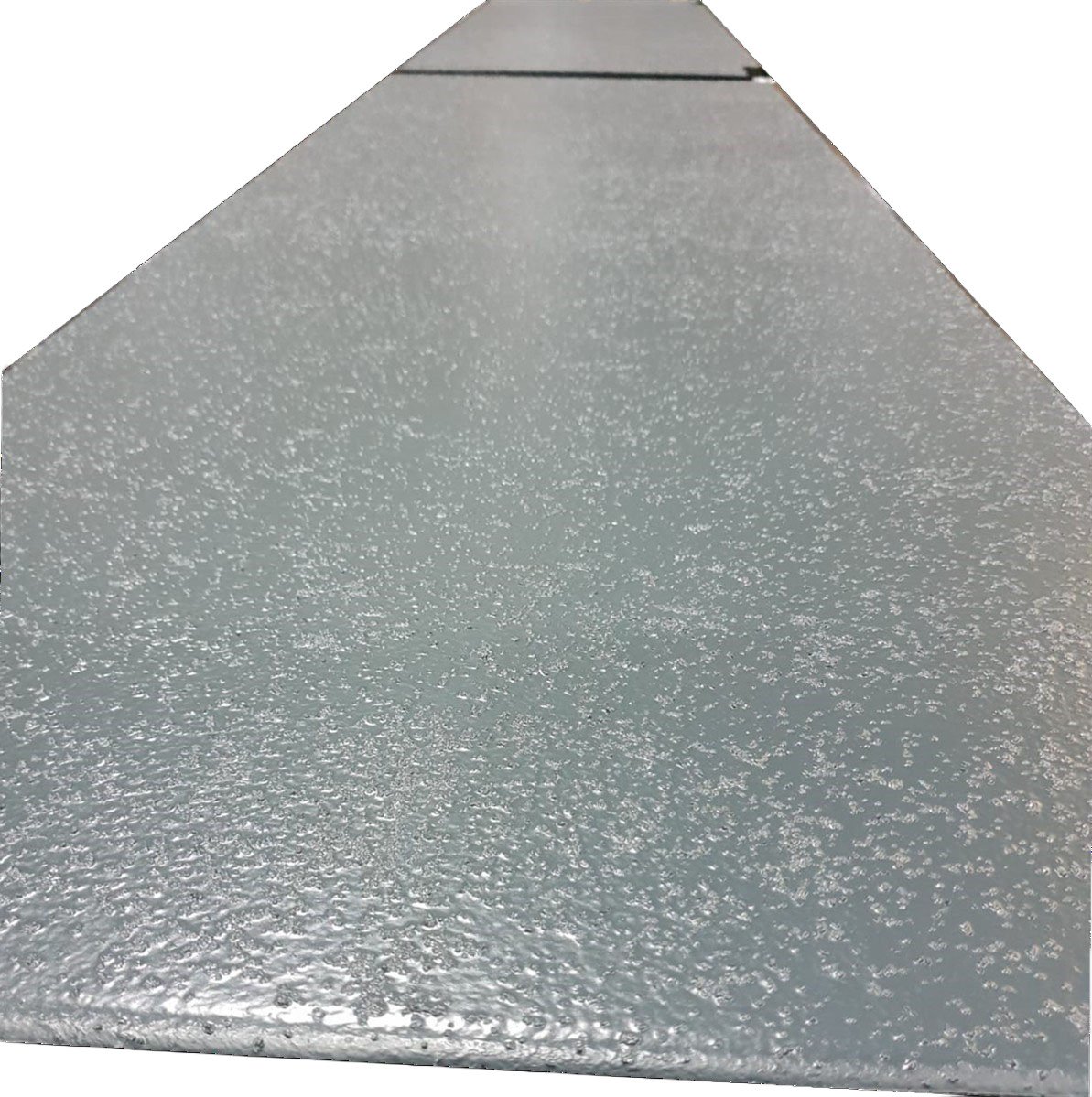

Opcionális Kiegészítők: A termékhez számos kiegészítő rendelhető, mint például 3D futóműállító adapterek (pl. Beissbarth Easy 3D-hez), csúszásgátló bevonat (nem utólagosan szerelhető), fel- és lehajtó rámpák (különböző hosszúságúak, visszagurulás-gátlóval), valamint világítási opciók (LED lámpák).
Ez a Consul ollószerkezetes emelő a megbízhatóság, a magas teherbírás és a futóműállításhoz szükséges precizitás tökéletes ötvözete, amely hosszú távon biztosítja a hatékony és biztonságos munkavégzést.
