Ez a részletes termékleírás a Wieländer+Schill professzionális karosszéria-javító szerszámok kínálatából származó, kifejezetten ellenállásos ponthegesztési alkalmazásokhoz tervezett csavarcsavart mutatja be, amely az elektróda tartók rögzítésére szolgál.

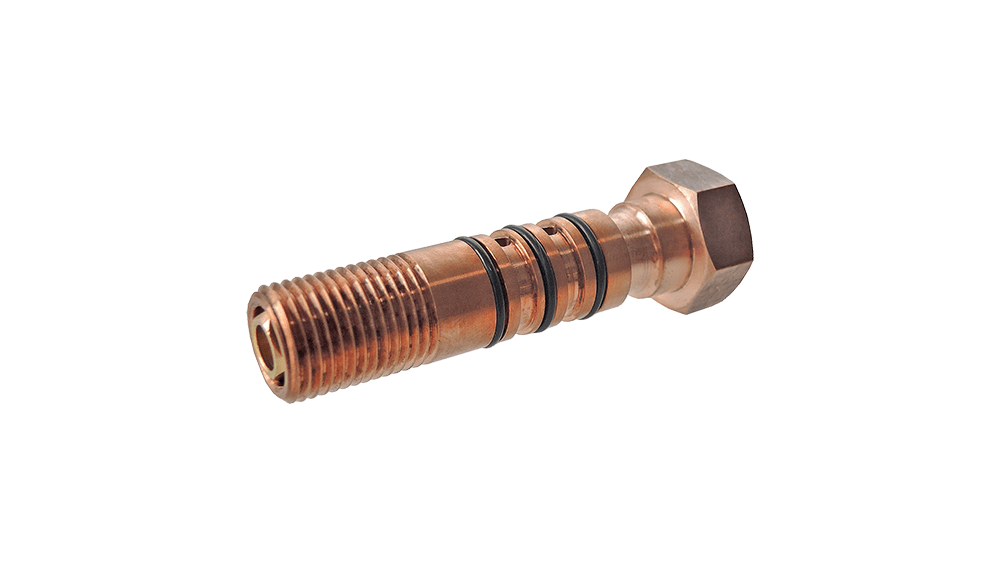

A 495693 cikkszámú csavarcsavar egy kritikus fontosságú alkatrész, amelyet az InvertaSpot sorozatú C-Trafogun egységein az elektródatartók biztonságos és stabil rögzítésére terveztek. Ez a komponens biztosítja a hegesztési folyamat során szükséges precíz pozicionálást és a megbízható elektromos érintkezést, ami elengedhetetlen a minőségi ponthegesztési kötés kialakításához. A termék a hegesztéstechnológiai kategórián belül, az ellenállásos ponthegesztéshez tartozó elektróda készletek kiegészítőjeként pozicionálható.
A csavarcsavar kialakítása és anyaga garantálja a nagy mechanikai szilárdságot és a kiváló elektromos vezetőképességet, ami elengedhetetlen a nagy áramerősségű hegesztési ciklusok során fellépő terhelések elviseléséhez.
A csavarcsavar a Wieländer+Schill szigorú minőségi előírásainak megfelelően készült, kiemelt figyelmet fordítva a tartósságra és a kompatibilitásra.
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Cikkszám | 495693 | Egyedi azonosító a készletben |
| Alkalmazás | Elektródatartó rögzítése | InvertaSpot sorozatú C-Trafogunhoz |
| Mennyiség a csomagban | 1 darab (1 stück) | Kiszerelés |
| Átmérő (Ø) | 16 mm | A csavar fejrészének vagy testének mérete |
| Teljes hossz | 65 mm | A rögzítés mélységét és kiterjedését befolyásolja |
| Teljes méret (Hossz x Szélesség x Magasság) | 75 x 25 x 16 mm | A csomagolási vagy a teljes szerelvény méretei (a leírás alapján) |
| Anyag | CuCrZr (Réz-Króm-Zirkónium ötvözet) | Kiváló vezetőképesség és hőállóság |
| Súly | 0,120 kg | A termék nettó tömege |
A felhasznált CuCrZr anyag kiemelkedő fontosságú a ponthegesztési alkalmazásokban. Ez az ötvözet a következő előnyökkel jár:
Magas Hővezető Képesség: Hatékonyan vezeti el a hegesztés során keletkező hőt, minimalizálva a csavarcsavar túlmelegedését és a korai kopását.
Kiváló Mechanikai Szilárdság: Megőrzi szilárdságát magas hőmérsékleten is, biztosítva, hogy a rögzítés szoros maradjon a folyamatos terhelés alatt.
Kiváló Keménység: Ellenáll a csavarozás és a hegesztőpisztoly vibrációja okozta igénybevételnek.
Ez a csavarcsavar kifejezetten a 7-es és 9-es számú elektróda készletekhez lett optimalizálva, és az InvertaSpot hegesztőrendszerekkel való zökkenőmentes integrációt teszi lehetővé.
A termékhez kapcsolódóan a következő kiegészítők is elérhetők, amelyek a rendszer teljes körű karbantartását és optimális működését biztosítják:
Leírás: O-gyűrűk csavarcsavarokhoz, 3 darabos kiszerelésben (PU: 3 pcs.).
Funkció: Ezek az O-gyűrűk elengedhetetlenek a hatékony tömítés biztosításához az elektródatartó és a C-Trafogun csatlakozási pontjánál. A tömítés megakadályozza a por, nedvesség vagy szennyeződések bejutását a kritikus mechanikai csatlakozásba, ami hosszú távon növeli az eszköz megbízhatóságát.
Leírás: Speciális elektródatartó.
Kompatibilitás: Kifejezetten a 7-es és 9-es számú elektróda készletekhez tervezve. Ez a tartó biztosítja az elektróda pontos befogását és cseréjét, amely a csavarcsavarral együtt alkotja a teljes rögzítő egységet.
A hegesztőberendezések megbízhatósága nagymértékben függ a kopó alkatrészek rendszeres ellenőrzésétől és cseréjétől. A 495693 csavarcsavar, mint mozgó és terhelt elem, idővel kophat vagy sérülhet.
Javasolt karbantartási eljárások:
Rendszeres ellenőrzés: Minden hegesztési műszak előtt vizuálisan ellenőrizni kell a csavar menetét és a fejet a sérülések, repedések vagy túlzott kopás jelei tekintetében.
Tömítés cseréje: Az O-gyűrűk (495694) rendszeres cseréje javasolt a tömítési integritás fenntartása érdekében, különösen, ha a berendezést poros vagy nedves környezetben használják.
Húzóerő: A csavar optimális meghúzási nyomatékának betartása kulcsfontosságú. A túl laza rögzítés rossz hegesztési minőséghez vezethet, míg a túlzott meghúzás károsíthatja a meneteket vagy az elektródatartót.
Ez a csavarcsavar a Wieländer+Schill professzionális hegesztési megoldásainak szerves része, amely garantálja a karosszéria javítási munkálatok során elvárt pontosságot és tartósságot.
