Ez a részletes leírás a Wieländer+Schill 495800 cikkszámú, 65-ös számú, vízhűtéses elektróda készletét mutatja be, amelyet kifejezetten a tetőszerkezeti munkákhoz és a precíziós ellenállásos ponthegesztéshez terveztek. Ez a készlet a professzionális karosszéria-javítási technológiák élvonalába tartozik, biztosítva a kiváló minőségű és tartós hegesztési eredményeket.
A 65-ös számú elektróda készlet egy speciálisan kialakított, vízhűtéses egység, amely két különböző formájú elektródát tartalmaz: egy egyenes (straight) és egy hajlított (cranked) változatot. Ez a kombináció lehetővé teszi a hegesztési pontok elérését nehezen hozzáférhető területeken is, különösen járművek tetőszerkezeteinél, ahol a korlátozott tér kihívást jelenthet.
A készlet teljes hossza 280 mm, ami optimális távolságot biztosít a hegesztőpisztoly és a munkadarab között, miközben elegendő mozgásteret enged a precíz pozicionáláshoz. A készlet alapanyaga kiváló minőségű CuCrZr (Réz-Króm-Cirkónium) ötvözet, amely garantálja a magas hővezető képességet, a kiváló elektromos vezetőképességet és a megnövelt kopásállóságot, különösen nagy áramerősségű hegesztési ciklusok során.
A készlethez 16 mm átmérőjű elektródahegyek tartoznak, amelyek a csomag részét képezik. Ezek a hegyek biztosítják a standard ponthegesztési alkalmazásokhoz szükséges érintkezési felületet.
Fontos kompatibilitási megjegyzés: Ez az elektróda készlet kizárólag a InvertaSpot GT típusú hegesztőgép X-Trafogun egységével használható. Ez a specifikus illeszkedés garantálja a rendszer optimális teljesítményét és a biztonságos működést.
Vízhűtés: A beépített vízhűtési rendszer hatékonyan elvezeti a hegesztés során keletkező hőt, jelentősen megnövelve az elektródák élettartamát és fenntartva a hegesztési minőséget a folyamatos munkavégzés során.
Kétféle Geometria: Az egyenes és a hajlított elektróda kombinációja maximális rugalmasságot biztosít a különböző karosszériaelemekhez való hozzáférésben.
Nagy Erőátvitel: A készlet 1200 kN (kilonewton) maximális nyomóerő kifejtésére képes, ami elengedhetetlen a vastagabb lemezek vagy a nagy szilárdságú acélok szakszerű ponthegesztéséhez.
Prémium Anyaghasználat: A CuCrZr anyaghasználat biztosítja a kiváló elektromos ellenállást és a hőállóságot, minimalizálva az elektródafejek deformációját.
Professzionális Alkalmazás: Ideális választás autóipari javítóműhelyek számára, ahol az OEM (gyártói) előírásoknak megfelelő minőségű hegesztési varratok elérése a cél.
Az alábbi táblázat összefoglalja a 65-ös számú elektróda készlet kritikus műszaki paramétereit:
| Tulajdonság | Érték | Mértékegység | Megjegyzés |
|---|---|---|---|
| Cikkszám | 495800 | – | A termék azonosítója |
| Termék Név | Elektróda készlet No. 65 | – | Tető (roof) alkalmazáshoz |
| Hossz | 280 | mm | A készlet teljes hossza |
| Anyag | CuCrZr | – | Réz-Króm-Cirkónium ötvözet |
| Maximális Nyomóerő | 1,200 | kN | A hegesztőfej által kifejthető erő |
| Üzemi Nyomás (Hűtés) | 6 | bar | A vízhűtő rendszer optimális nyomása |
| Tartozék Elektródahegyek | 16 | mm | Átmérő |
| Súly | 2,589 | kg | A készlet nettó súlya |
| Hűtés Típusa | Vízhűtéses | – | A hőhatékony elvezetésért |
| Kompatibilitás | InvertaSpot GT (X-Trafogun) | – | Kizárólag ezzel a típussal használható |
| Kiszerelés | 1 készlet | – | A csomag tartalma |
A maximális hatékonyság és a szabványoknak való megfelelés érdekében a készlethez opcionálisan beszerezhető, de a csomagban foglalt elektródahegyek specifikációi a következők:

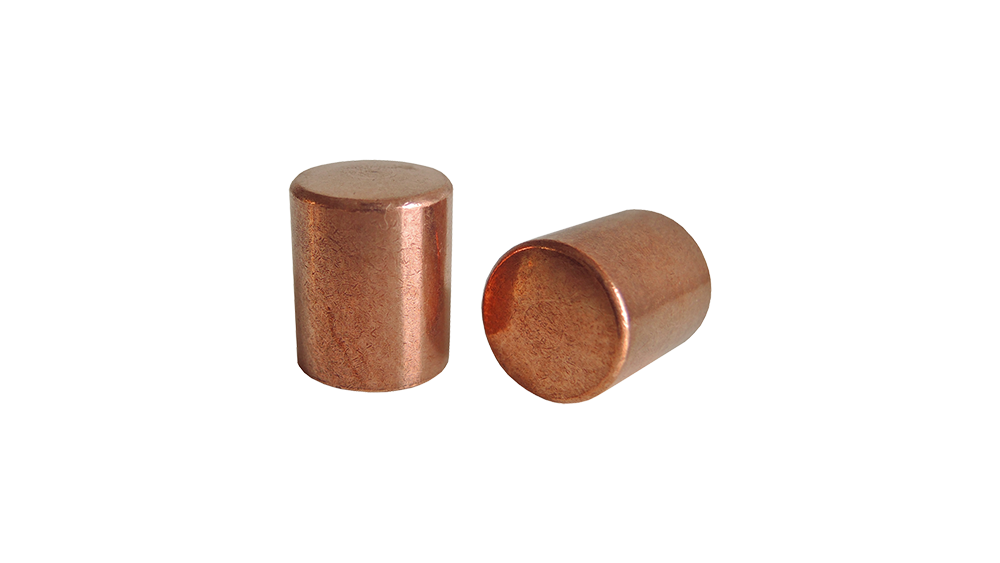

Elektródahegyek:
Termék: Elektródahegyek | Ø 16 mm | A-40 Típus | 6 db/csomag
Cikkszám: 497097
Méretek: 20 mm hosszúság, 16 mm átmérő.
Ezek az A-40 típusú hegyek biztosítják a megfelelő érintkezési felületet a ponthegesztéshez, és a csomag 6 darabot tartalmaz, ami tartalékot biztosít a kopó alkatrészek cseréjéhez.
Ez a vízhűtéses elektróda készlet a Wieländer+Schill professzionális hegesztéstechnológiai portfóliójának kulcsfontosságú eleme. A 280 mm-es hosszúság és a hajlított forma ideális megoldást nyújt a modern járművek komplex karosszériaszerkezeteinek javításához, ahol a megerősített területek és a szűk helyek gyakoriak.
A CuCrZr anyag kiválóan ellenáll a hegesztési ciklusok során fellépő ismételt hőterhelésnek, csökkentve ezzel az elektródafejek gyors kopását és az elektróda „gombásodását”. A vízhűtés folyamatosan optimális hőmérsékleten tartja az elektródákat, ami garantálja, hogy minden egyes hegesztési pont azonos minőségű legyen, függetlenül a művelet hosszától.
A 6 bar üzemi nyomás biztosítja a megfelelő hűtőfolyadék áramlását, míg a 1200 kN maximális erő garantálja, hogy a hegesztési folyamat során a lemezek szorosan összenyomódjanak, ami elengedhetetlen a szilárd és tartós kötés kialakulásához, különösen a nagy szilárdságú acélok (HSS, UHSS) esetében.
Összefoglalva, az Elektróda készlet No. 65 egy nagy teljesítményű, tartós és rugalmas eszköz, amely a Wieländer+Schill hegesztőrendszerekkel együttműködve biztosítja a karosszéria javítási munkák legmagasabb szakmai színvonalát.
