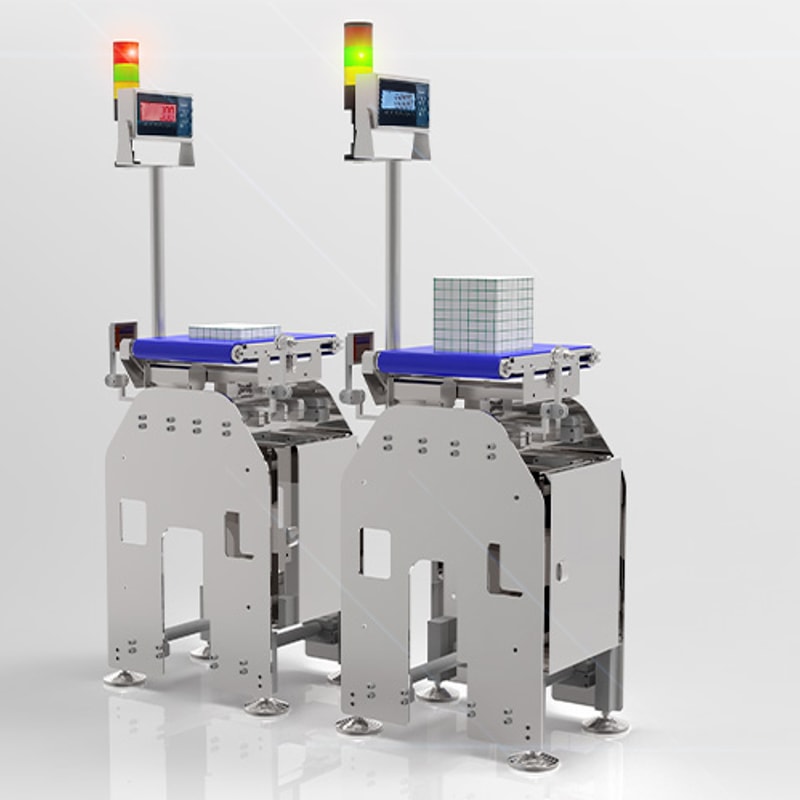

GCW-40ST Checkweigher

GCW-40ST Statikus Ellenőrző Mérleg: Precíziós, Moduláris Megoldás Ipari Folyamatvezérléshez

A GCW-40ST egy rendkívül precíz, megbízható és rugalmasan alakítható statikus ellenőrző mérleg, amelyet kifejezetten olyan ipari gyártósorok számára fejlesztettek ki, ahol teljes körű folyamatkontrollra és adatkezelésre van szükség. Moduláris felépítése lehetővé teszi a rendszer testreszabását a legkülönfélébb gyártási igényekhez, míg a fejlett szoftverintegráció biztosítja a valós idejű adatkinyerést és teljes körű nyomon követhetőséget.

Főbb Jellemzők és Előnyök

A GCW-40ST nem csupán egy mérőeszköz; egy intelligens mérési megoldás, amely optimalizálja a minőségbiztosítást és az adatkezelést a modern gyártási környezetben.

Nagy Pontosságú Statikus Mérés

A rendszer garantálja a mérések kiemelkedő pontosságát, biztosítva ezzel a termékminőség állandóságát és megfelelőségét az ipari szabványoknak. Ez a megbízhatóság kritikus fontosságú a súlyellenőrzés minden területén.

Moduláris és Adaptív Kialakítás

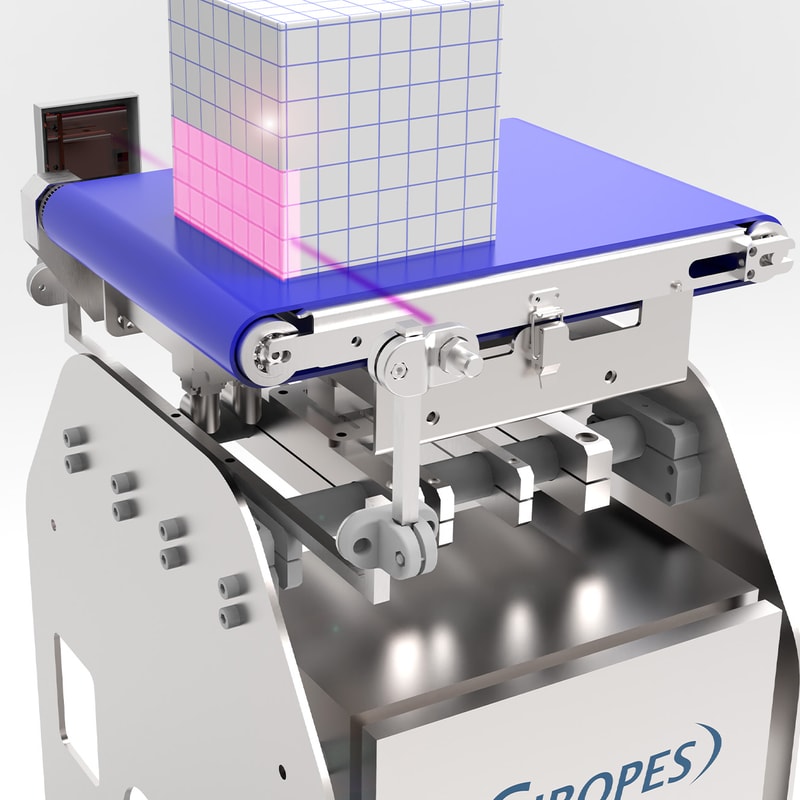

A mérleg robusztus, rozsdamentes acél szerkezettel rendelkezik, amely készen áll kiegészítő elemek integrálására. A gyártási folyamat igényei szerint könnyedén beépíthetők:

• Termékvezető rámpák
• Oldalsó vezetők
• Különböző elutasító rendszerek

Ez a rugalmasság biztosítja, hogy a GCW-40ST bármilyen meglévő vagy új gyártósorhoz tökéletesen illeszkedjen.

Integrált GI410 Kezelőegység

A rendszer alapfelszereltségét képezi az integrált GI410 kijelző, amely felhasználóbarát kezelést tesz lehetővé:

• Intuitív LCD kijelző
• Numerikus billentyűzet
• Teljes kompatibilitás a Giscale Pro szoftverrel a valós idejű nyomon követés és folyamatmenedzsment érdekében.

Kiváló Kapcsolódási Lehetőségek és Adat nyomon követés

A GCW-40ST támogatja az iparág által elvárt digitális integrációt:

• Adatkiadás: Az Ethernet vagy RS232 interfészeken keresztül a mérési adatok azonnal exportálhatók.
• Jelentések: A feldolgozott adatok könnyen elérhetők Excel vagy CSV formátumban, biztosítva a teljes folyamatkontrollt és auditálhatóságot.

Műszaki Adatlap

A GCW-40ST statikus ellenőrző mérleg műszaki jellemzői a legigényesebb ipari környezetek követelményeinek is megfelelnek.

Paraméter	Specifikáció	Megjegyzés
Mérési Típus	Statikus (ellenőrző vagy szkenner üzemmód)	Folyamatos súlyellenőrzés
Kapacitás	1,5 kg -tól 30 kg -ig (modellfüggő)	Széles tartományú alkalmazásokhoz
Pontosság (Felbontás)	0,5 g -tól 10 g -ig	A kiválasztott modelltől függően
Maximális Átfolyás	Akár 20 ppm (darab/perc)	Nagy sebességű sorokhoz optimalizálva
Tápellátás	230 V AC | 50 Hz	Standard ipari hálózat
Névleges Teljesítmény	400 W	Energia hatékony működés
Működési Hőmérséklet	0 °C – 40 °C	Standard üzemi körülmények
Védettségi Osztály	IP65	Por- és fröccsenésálló
Tanúsítványok	Opcionálisan MID 2014/32/EU (tartalom-ellenőrzés 76/211/EEC)	Jogilag szabályozott mérésekhez

Szállítási Rendszer és Szerkezeti Adatok

Komponens	Specifikáció	Anyag/Típus
Mérőplatform Mérete (H × Sz)	300×200 / 400×280 / 400×400 / 600×400 mm	Változatos méretek
Munkamagasság	800 – 950 mm (állítható)	Ergonomikus beállítás
Szállítási Irány	Jobbról-balra vagy fordítva (megrendelés szerint)	A gyártósor elrendezéséhez igazítva
Szállítószalagok	FDA szabványú, nagy tapadású vagy csúszó típusú	Alkalmazástól függően

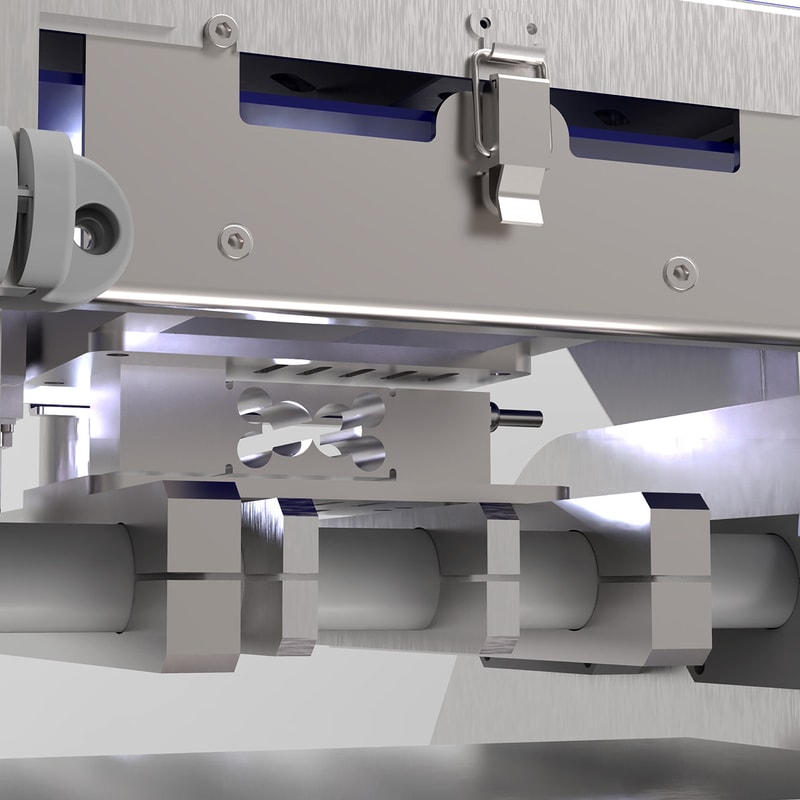

Terhelésérzékelő	Nagy felbontású IP67 terhelésérzékelők	Robusztus és megbízható
Vázszerkezet	AISI 304L rozsdamentes acél / eloxált alumínium	Higiénikus és tartós
Vezetők (Opcionális)	Rozsdamentes acél, eloxált alumínium vagy APM	Termékvezetéshez

Interfész, Szoftver és Kapcsolódás

A GCW-40ST a digitális gyártás (Industry 4.0) elvárásainak megfelelő csatlakoztathatóságot biztosít.

• Kijelző: Integrált GI410 kijelző LCD -vel és numerikus billentyűzettel.
• PC Szoftver (Opcionális): Giscale Pro – ERP/MES rendszerekkel való integráció, több nézetű megjelenítés, teljes körű nyomon követhetőség.
• Adatkiadás Formátumok: Excel vagy CSV (kötegenként vagy termékenként csoportosítva).
• Kommunikáció: Ethernet és RS232 interfészek.

Testreszabási Lehetőségek és Opcionális Modulok

A GCW-40ST rugalmassága a széleskörű testreszabási lehetőségekben rejlik, amelyekkel a rendszer a specifikus gyártási folyamatokhoz igazítható:

Vizuális és Akusztikus Visszajelzés

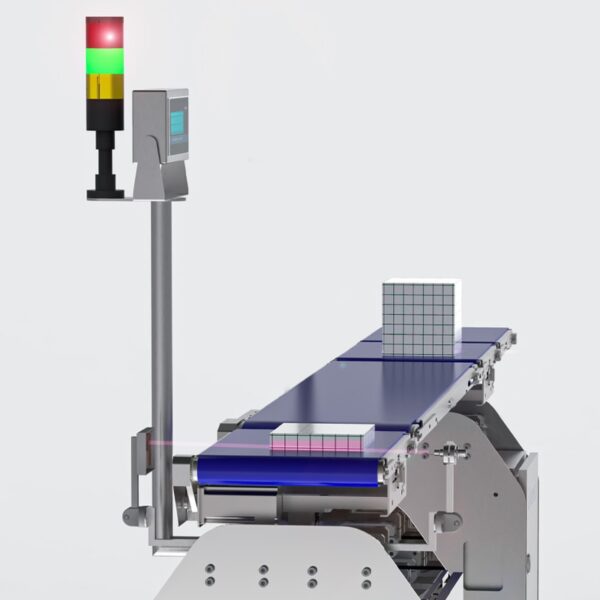

• Fény-/Akusztikus Jelző: Két színű jelzőfény és hangjelzés a státusz azonnali vizuális és hallható kontrolljához.

Érzékelők és Detektorok

• További Érzékelők: Akadály- vagy portáldetektorok integrálása a pontosabb termékérzékelés érdekében.

Elutasító Rendszerek

A nem megfelelő termékek megbízható eltávolításához:

• Elutasító Rendszerek: Szelepes, tolólapos vagy billenőkaros rendszerek (kimeneti szállítószalag szükséges).

Termékvezetés és Védelem

• Vezetők és Rámpák: APM vagy rozsdamentes acél vezetők, rámpák és polikarbonát védőburkolatok a termék sérülésmentes mozgatásához.

Giscale Szoftver Modulok

A Giscale Pro szoftver kiegészítőkkel tovább bővíthető a teljes körű analitika érdekében:

• Statisztika Modul: Részletes adatgyűjtés és elemzés.
• Valós Idejű Gyártási Panel: Azonnali áttekintés a sor teljesítményéről.
• „℮” Kontroll Modul: Speciális modul a csomagolási előírásoknak megfelelő súlyellenőrzéshez.

Integrált Kiegészítő Rendszerek

A GCW-40ST más Giropes megoldásokkal is tökéletesen együttműködik a teljes gyártósori automatizálás érdekében:

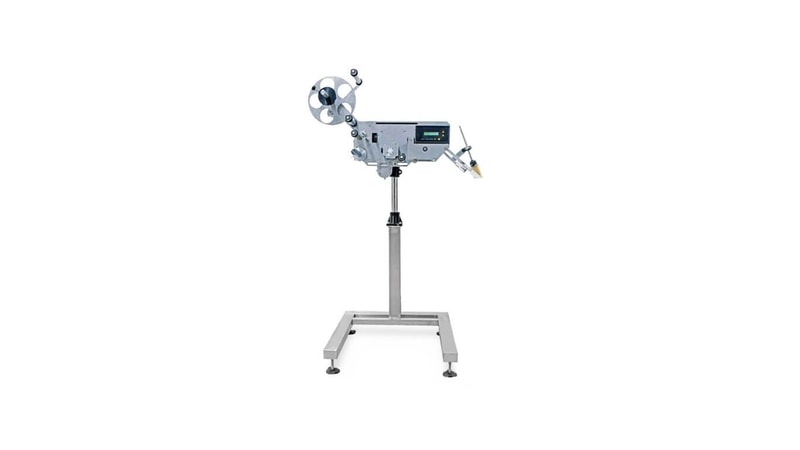

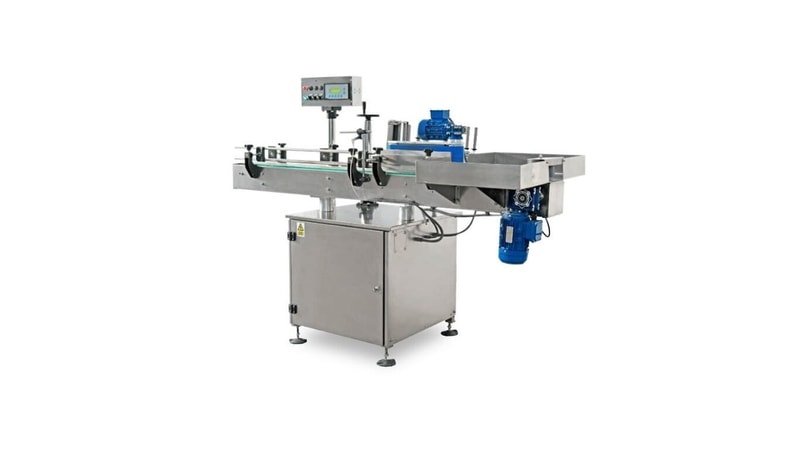

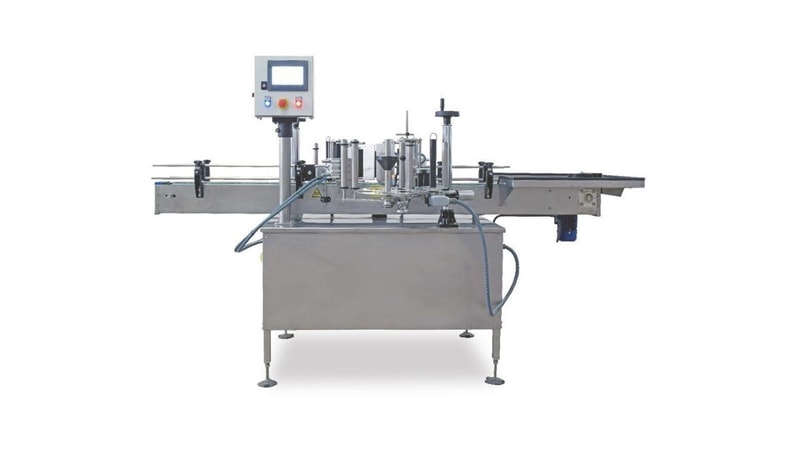

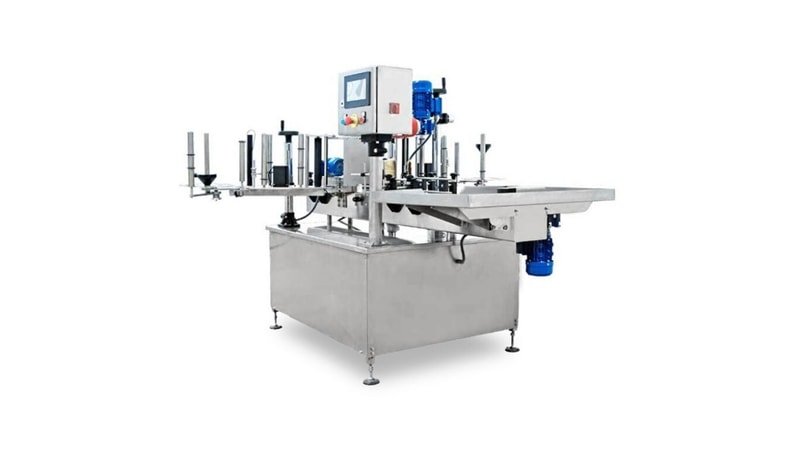

1. Címkéző Rendszerek (Pl.: GLM sorozat): Képesek kulcsfontosságú termékadatok (tétel, kód, súly) nyomtatására és felvitelére, biztosítva a teljes nyomon követhetőséget. Kompatibilis ipari nyomtatókkal.
2. Fémérzékelők: Nagy érzékenységű detektorok vas- és nemvas fém szennyeződések kiszűrésére, garantálva a termékbiztonságot a sebesség csökkenése nélkül.
3. Elutasító Tálca: Robusztus rozsdamentes acélból készült tálca polikarbonát ajtókkal, gyors hozzáférést biztosítva a tisztításhoz és karbantartáshoz.
4. Elutasító Rendszer: Precíz eltávolítás a nem megfelelő termékekből (toló, szelepes vagy billenőkaros), minimalizálva a hibákat és növelve a költséghatékonyságot.

Giscale Pro: A Digitális Irányítóközpont

A Giscale Pro szoftver a GCW-40ST ideális kiegészítője, amely a mérésből származó adatokat azonnal felhasználható információvá alakítja:

• Monitorozás és Rögzítés: Másodpercek alatt rögzítheti, monitorozhatja és elemezheti a gyártási adatokat.
• Több Kijelző Kezelése: Lehetőség több mérőegység adatainak egyidejű kezelésére.
• Adatexport: Történelmi adatok exportálása PDF, XLS vagy CSV formátumban.
• Valós Idejű Menedzsment: A folyamatok valós idejű irányítása, amely a GCW-40ST-t az Industry 4.0 elvárásainak megfelelő eszközzé teszi.

A GCW-40ST statikus ellenőrző mérleg a Giropes megbízhatóságával párosítva biztosítja a precizitást, a gyors reagálást és az adat nyomon követést a legigényesebb ipari alkalmazásokban is.
