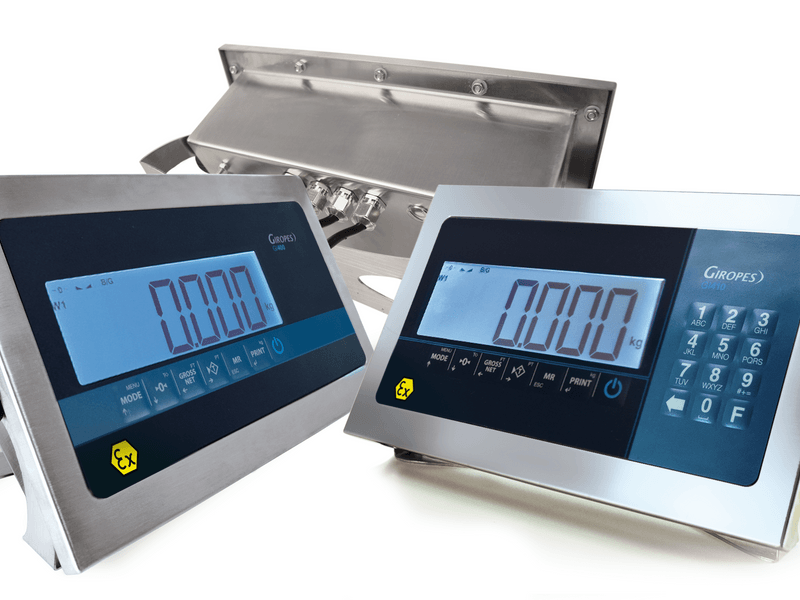

GI400-EX Sorozatú Súlyjelző – Robusztus és Intelligens Megoldás ATEX Környezetekbe
A GI400-EX súlyjelző egy rendkívül sokoldalú és megbízható mérőeszköz, amelyet kifejezetten a legigényesebb ipari környezetek, különösen az
ATEX 2 (gázok) és 22 (porok) zónák követelményeinek kielégítésére terveztek. Rozsdamentes acél háza és

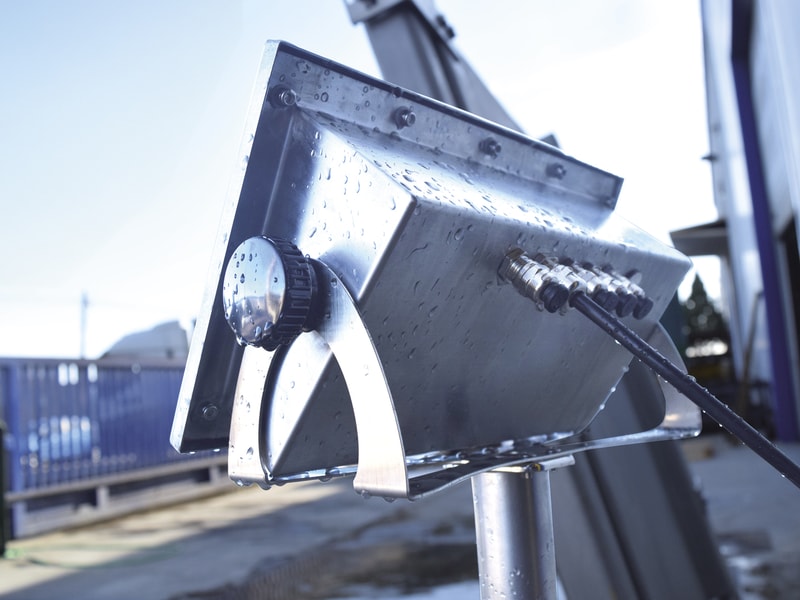

IP68 védettségi besorolása garantálja a kiváló működést nedves, poros vagy korrozív körülmények között is. Ez a kijelző nem csupán egy egyszerű mérlegkijelző; számos fejlett funkcióval rendelkezik, amelyek optimalizálják a gyártási folyamatokat, a minőség-ellenőrzést és az anyagmozgatást.
Főbb Jellemzők és Előnyök
A GI400-EX kijelző messze túlmutat a hagyományos súlykijelzésen, számos integrált funkciót kínálva a hatékonyság növelése érdekében:
1. Ellenőrző Mérés Funkció
Ez a funkció automatikusan megjelenít akár

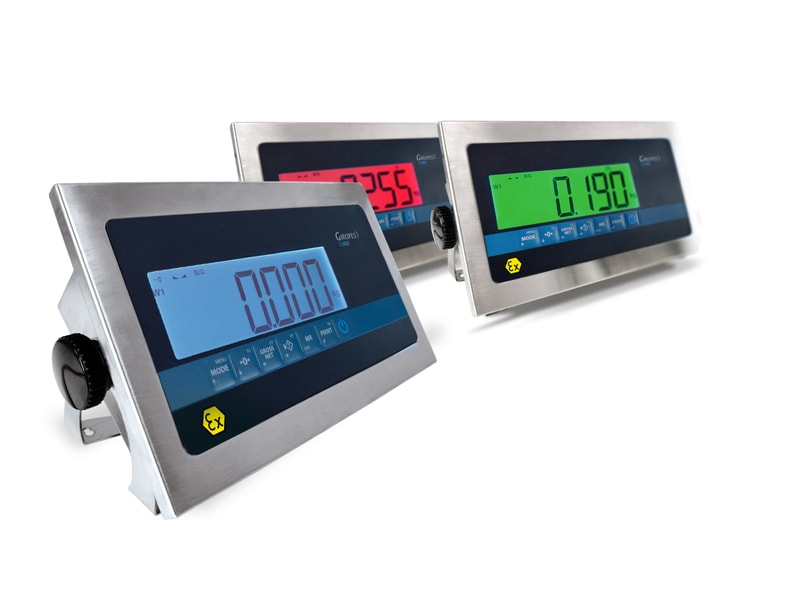

4 különböző súlyhatárt (2 felső és 2 alsó). Az „OK” zónán belül további két al-tartományt definiálhat: „Min OK” és „Max OK”, lehetővé téve a rendkívül szigorú minőségi paraméterek betartását. A súlyérték elérésekor a kijelző vizuálisan is jelzi az állapotot a
kijelző színének megváltoztatásával (konfigurálható zónák szerint).
2. Automatikus Bruttó/Nettó Mérés
Ez a funkció különösen hasznos olyan esetekben, ahol a tartályok súlya változó lehet (pl.: raklapok vagy faládák). Lehetővé teszi az ellenőrző mérés elvégzését anélkül, hogy manuálisan kellene beállítani a tartály súlyát, mivel a rendszer automatikusan figyelembe veszi a konténer súlyát.
3. Kivételi Súly Monitorozás
Ez a funkció lehetővé teszi a mérőeszközről eltávolított súly nyomon követését. A GI400 jelzi, hogy a felhasználó a szükséges mennyiséget távolította-e el, vagy többet/kevesebbet, ami kritikus lehet adagolási vagy kivételi folyamatok során.
4. Raklap Súlyozás
A rendszer képes egy sor súlyérték kumulatív naplózására minden egyes raklap esetében. A rendszer automatikusan rögzíti az egyes raklapok tára értékét, így pontos nyilvántartás vezethető a nettó súlyokról, és kiszámítható a
Nettó Össztömeg.
5. Darabszámlálás
Ez a funkció lehetővé teszi a platformra helyezett darabok számlálását az előre beállított egységnyi átlagsúly (PMU) alapján. Ideális alkatrészek vagy komponensek gyors és pontos mennyiségi ellenőrzéséhez.
6. Összegzés
Lehetővé teszi a memóriában felhalmozott súlyok összeadását, és megjeleníti a súlyok teljes számát.
7. Relés Funkciók (Opcionális)
A GI400 jelző négy relé automatikus kezelésére képes súlyregiszterek alapján:
- Határértékek relés funkcióval: Kezeli az indító súlyt és 3 további határt, amelyek 4 relét aktiválnak.
- Adagolás relés funkcióval: Kétsebességes adagolás egy termékből, vagy egysebességes adagolás két termékből, ürítéssel. Programozható ürítési zóna a pontos adagolás befejezéséhez.
8. Ismétlő Funkció
A kijelző RS232 kimeneten keresztül akár 16 méteres távolságra is képes ismételni a súlykijelzést. Opcionálisan RS485 kimenet is elérhető, amely akár 1200 méteres távolságot is lefed (mindkét eszközön szükséges az RS485 opció).
Műszaki Specifikációk
A GI400-EX robusztus kialakítása és fejlett műszaki paraméterei biztosítják a precíz és megbízható működést a legkeményebb ipari környezetben is.
| Paraméter |
Specifikáció |
| Kijelző |
LCD kijelző 6 db 40 mm -es jellel. Konfigurálható háttérvilágítás (Be/Ki/Auto). |
| Védettségi Index |
IP68 |
| ATEX Minősítés |
2. zóna (gázok) és 22. zóna (porok) |
| Ház Anyaga |
Rozsdamentes acél |
| Működési Hőmérséklet |
-10 ºC és +40 ºC között |
| Osztály |
III. és IIII. osztály, akár 6 000 ellenőrzési osztásig |
| Terhelőcellák Kompatibilitás |
Impedancia 29 Ω és 1100 Ω között |
| Minimális Bemeneti Feszültség (Ellenőrzési Lépéshez) |
0,3 µV |
| Tápellátás |
110-230 VAC, 50/60 Hz, vagy opcionális 12V DC (belső akkumulátorral) |
| Kommunikációs Portok |
2 db RS232 kimenet |
| Támogatott Egységek |
Választható: kg |
| Óra és Naptár |
Beépített |
| Bizonylatok |
Konfigurálható mérési kóddal |
| Tartozékok (Opcionális) |
RS485 kimenet, 4-20mA / 0-10V analóg kimeneti kártya, 4 Bemenet / 4 Kimenet relé kártya (IP68), Ethernet kommunikációs kártya, ALIBI/DSD memória kiegészítő kártya. |
| Terhelőcella Csatlakozás |
Csatlakozó dobozok ATEX zónákhoz (akár 4 vagy 8 celláig) |
| Tartó |
Dönthető fali tartó |
Szoftveres Támogatás és Integráció
A GI400-EX kijelző teljesítményét tovább növelik a hozzá kapcsolódó szoftveres megoldások, amelyek lehetővé teszik a teljes körű adatkezelést és a rendszer testreszabását.
GISCALE Pro (Gyártósorokhoz)
Ez a szoftver a teljes gyártósoron lévő összes mérőállomás kezelésére és vezérlésére szolgál.
- Termelési és termelékenységi ellenőrzés.
- Termelékenységi összefoglaló kezelőnként, mérlegenként, mérésenként stb.
- Továbbfejlesztett ellenőrző mérési mód tartományok a hatékony kontroll érdekében.
- Adatok importálása/exportálása és konfigurálható jelentések.
GISCALE One (Egyetlen Kijelzőhöz)
Ingyenesen telepíthető, gyors és intuitív felületű szoftver. Etherneten és RS232-n keresztül csatlakozik a megjelenítőkhöz.
- Termelési és termelékenységi ellenőrzés.
- Termelékenységi összefoglaló kezelőnként, mérlegenként, elvégzett mérések szerint.
- Több ellenőrző mérési mód tartomány.
Konfigurációs és Frissítési Eszközök
- Konfigurációs Eszközök: Lehetővé teszi a GI400-GI410 család kijelzők konfigurálását és paraméterezését. Testre szabható a bizonylatok fejlécének kialakítása.
- Szoftverfrissítési Eszközök: Lehetővé teszi a GI400-GI410 kijelzők firmware -jének frissítését anélkül, hogy a készüléket vissza kellene küldeni a gyárba.
Kiegészítő Tartozékok ATEX Környezetekhez
A rendszer rugalmasságát növelik a speciálisan ATEX zónákra tervezett kiegészítők:
- Külső akkumulátor csomag ATEX 2/22 zónákhoz.
- Belső akkumulátor (3.7 V/5.2Ah, Lítium-ion technológia).

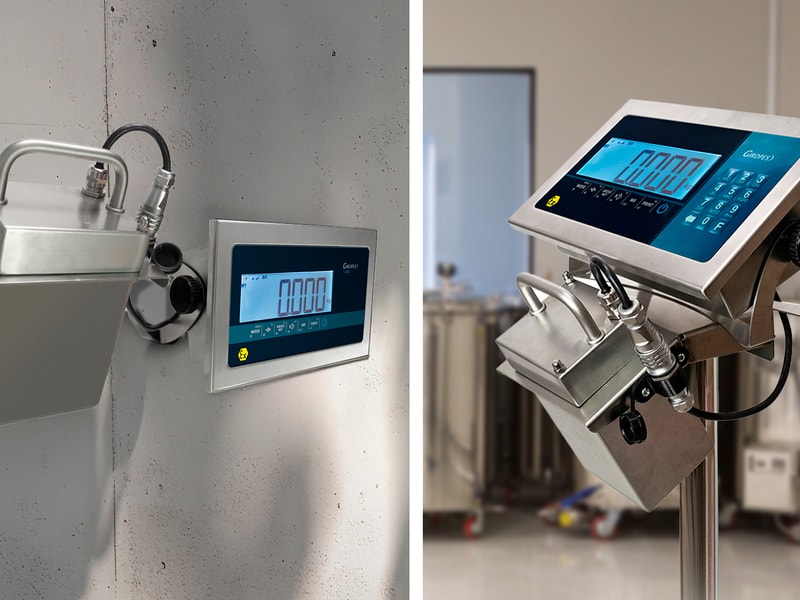

- Fali tartó oszlop oszlopadapterrel.
- Csatlakozó dobozok 4 vagy 8 terhelőcellához ATEX zónákban.
A GI400-EX súlyjelző ideális választás minden olyan ipari alkalmazáshoz, ahol a robusztusság, a magas szintű védettség (IP68) és a fejlett, automatizált mérési funkciók (ellenőrzés, adagolás, raklapkezelés) elengedhetetlenek a folyamatok optimalizálásához és a minőségbiztosításhoz.
