Ez a Leitenberger termék egy robusztus, előlapi beépítésre tervezett hőmérő, amelyet kifejezetten ipari és technikai alkalmazásokhoz fejlesztettek ki, ahol a megbízható hőmérsékletmérés elengedhetetlen. A készülék bimetál kompenzáció nélkül működik, és kiváló pontosságot biztosít ± 3%-os tűréshatárral. A „Made in Germany” minőség garantálja a hosszú élettartamot és a precíz működést.
Ez a hőmérő ideális választás olyan rendszerekhez, ahol a hőmérsékletet közvetlenül egy panelen vagy burkolaton kell vizuálisan ellenőrizni. A bimetál kompenzáció hiánya egyszerűbb, de rendkívül stabil mérést tesz lehetővé a megadott tartományon belül.
Robusztus Kivitel: Az acéllemez tok kiváló védelmet nyújt a mechanikai sérülésekkel és a környezeti hatásokkal szemben.
Korrózióvédelem: A tok felülete korrózióvédelemmel van ellátva, biztosítva a hosszú távú megbízhatóságot még nedves vagy agresszívabb környezetben is.
Nagy Pontosság: A ± 3%-os mérési pontosság elegendő a legtöbb ipari ellenőrzési feladathoz.
Egyszerű Beállítás: A hátoldali beállítási lehetőség kényelmes kalibrálást tesz lehetővé a telepítés után.
Átlátszó Fedél: Az üveg (1100 KB/fs típus esetén) vagy MAKROLON® (1100 KB/fs típus esetén) ablak tiszta és tartós betekintést biztosít a skálához.
Előlapi Rögzítés: Az U-bilincs segítségével egyszerűen és biztonságosan rögzíthető bármilyen előlapra.
A hőmérő különböző méretekben és kivitelben érhető el, hogy optimálisan illeszkedjen az adott beépítési helyhez és követelményekhez.
| Jellemző | Leírás |
|---|---|
| Cikkszám | 02.89 |
| Típus | Hőmérő acéllemez tokban, előlapi rögzítéshez, bimetál kompenzáció nélkül |
| Működési Elv | Bimetál kompenzáció nélkül |
| Pontosság | ± 3 % |
| Beállítás | Hátoldali beállítás |
| Tok Anyaga | Acéllemez, korrózióvédelemmel |
| Ablak Anyaga | Üveg (alapértelmezett) vagy MAKROLON® (1100 KB/fs típus) |
| Rögzítés | U-bilincs |
| Származás | Minőség „Made in Germany” |
A hőmérő négy fő méretben kapható, melyek a skála átmérőjében (D) és a beépítési mélységben (a, b, c) térnek el.
| Típus | a (mm) | b (mm) | c (mm) | d (mm) | D (mm) | e (mm) |
|---|---|---|---|---|---|---|
| 1052 KB/fs | 20 | 35 | 4 | 52 | 56 | 16 |
| 1060 KB/fs | 20 | 35 | 4 | 60 | 64 | 16 |
| 1080 KB/fs | 20 | 35 | 4 | 80 | 84 | 16 |
| 1100 KB/fs | 30 | 45 | 8 | 100 | 105 | 16 |
Megjegyzés: A táblázatban szereplő ‘D’ a skála külső átmérőjét, az ‘e’ pedig a rögzítőelemek méretét jelöli.
A standard kivitel mellett számos opció áll rendelkezésre a felhasználói igényekhez való maximális igazodás érdekében:
Egyedi Skála: Lehetőség van egyedi skálák kialakítására, beleértve a színes jelöléseket is, amelyek kiemelik a kritikus hőmérsékleti zónákat.
Plexi Üveg: Az üveg helyett választható plexi (valószínűleg a MAKROLON® alternatívájaként vagy kiegészítéseként említve), amely ütésállóbb megoldást nyújthat bizonyos alkalmazásokban.
Előlapi Keret (Front Ring): A standard krómozott előlapi keret helyett választható fekete kivitel vagy rozsdamentes acél (nemesacél) keret a jobb vizuális megjelenés vagy fokozott ellenállóképesség érdekében.
Ez a típusú hőmérő kiválóan használható az alábbi területeken, ahol a hőmérséklet mérése fix ponton, panelen keresztül történik:
Hűtőtechnika és Klímatechnika (pl. hűtőkamrák, légkezelő egységek)
Ipari Mérő- és Szabályozástechnika
Gépészeti Berendezések Felügyelete
Fűtési Rendszerek Ellenőrzése
A mérés pontosságának és a beépítés rugalmasságának növelése érdekében a következő kiegészítők (melyek a termékcsalád részei) állnak rendelkezésre:

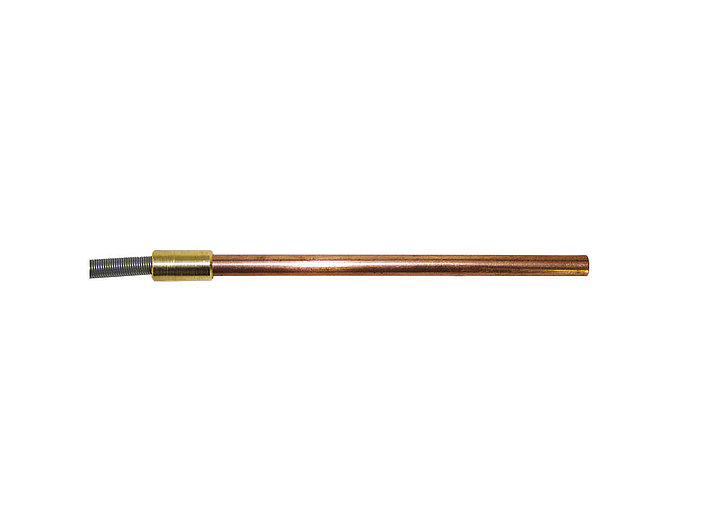

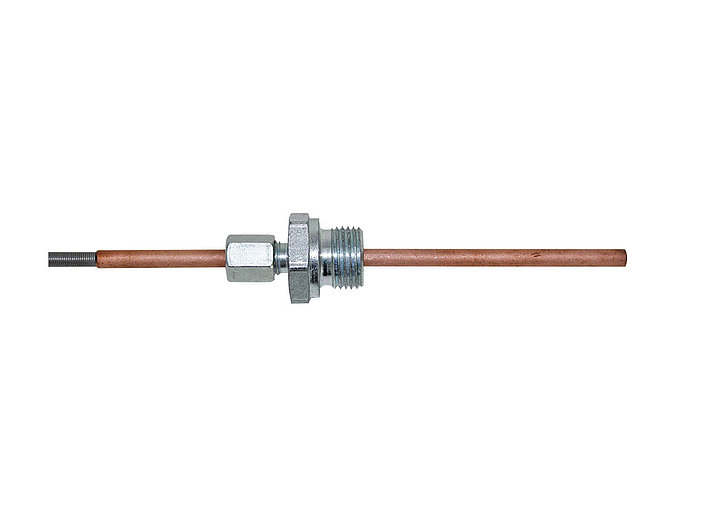

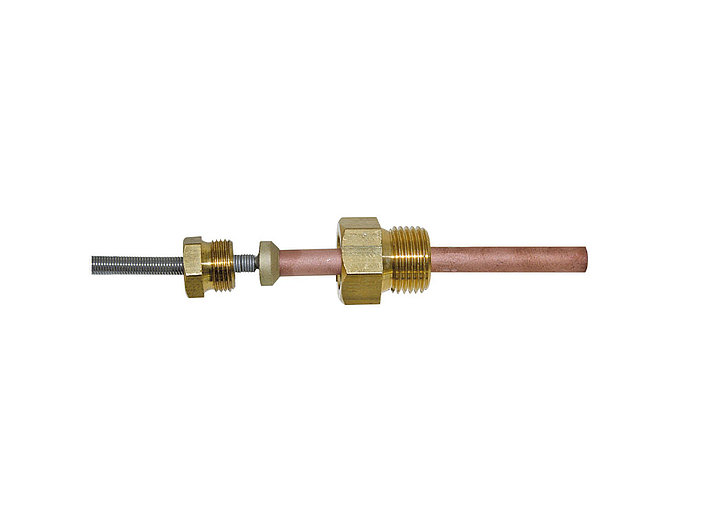

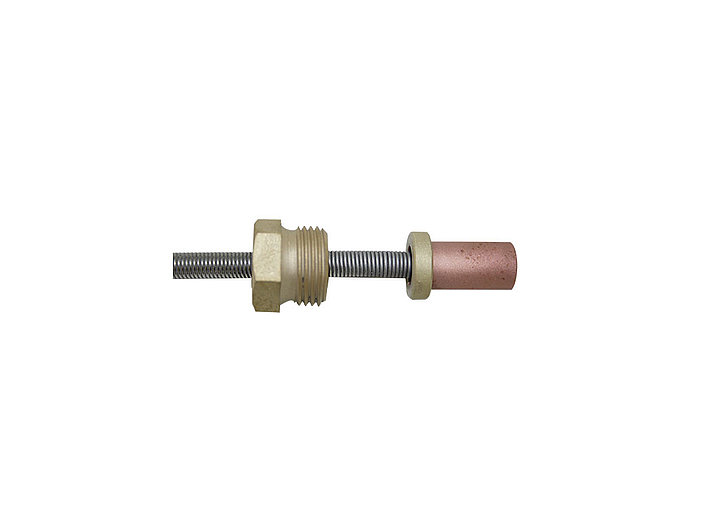

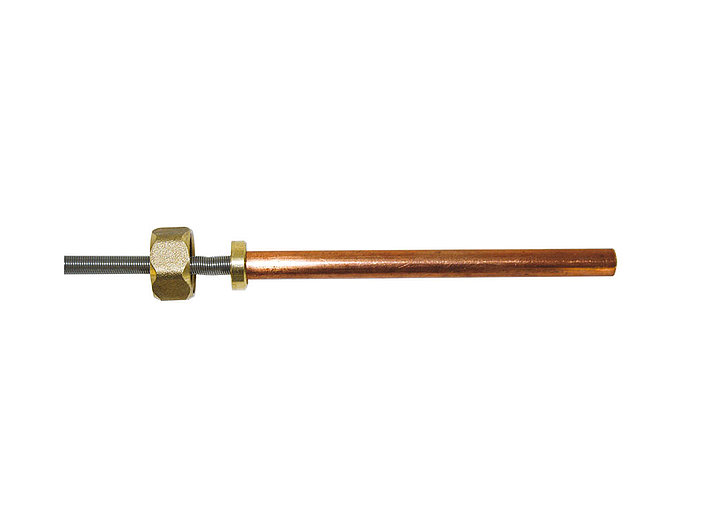

A hőmérő működéséhez szükséges szondák különböző típusokban és kialakításokban érhetők el:
1. Típus: (1a, 1b, 1c)
2. Típus: (2a, 2b, 2c)
3. Típus: (3a, 3b, 3c)
4. Típus: (4a, 4b, 4c)
5. Típus: (5a, 5b, 5c)
6. Típus: (6a)
7. Típus: (7c, 7.1)
A hőmérő és a szonda közötti összeköttetést biztosító kapillárisok anyaga és védelme szerint választhatók:
Rozsdamentes Acél (Naked): Védőbevonat nélküli rozsdamentes acél kapilláris.

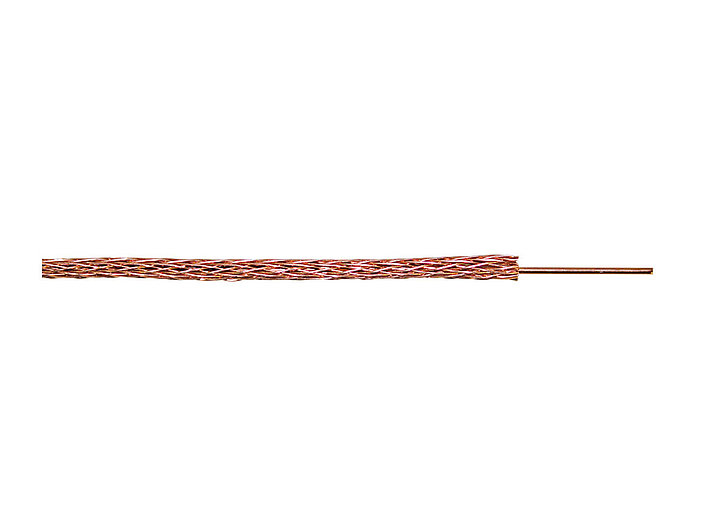

Réz – Egyszeres Fonott (CU- single cooper braided): Réz vezeték, egy réz fonattal megerősítve.
Réz – Dupla Fonott (Cu- double copper braided): Réz vezeték, két réz fonattal megerősítve a nagyobb mechanikai védelemért.

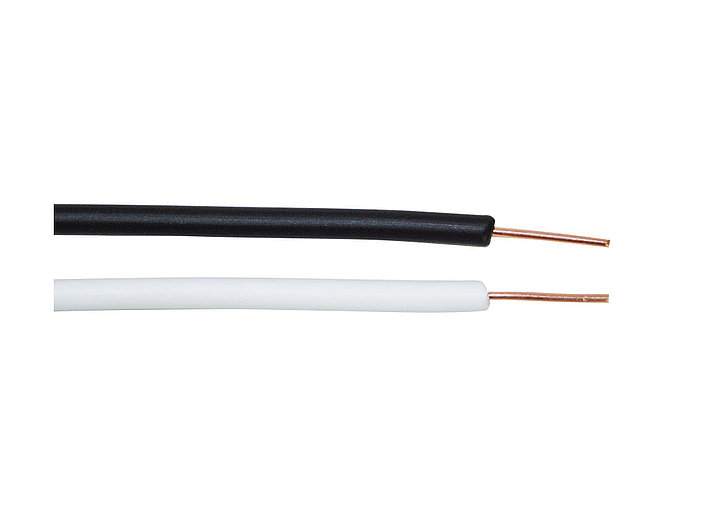

Réz – PVC Bevonattal (Cu-PVC coated): PVC réteggel bevont réz kapilláris a további szigetelés és védelem érdekében.

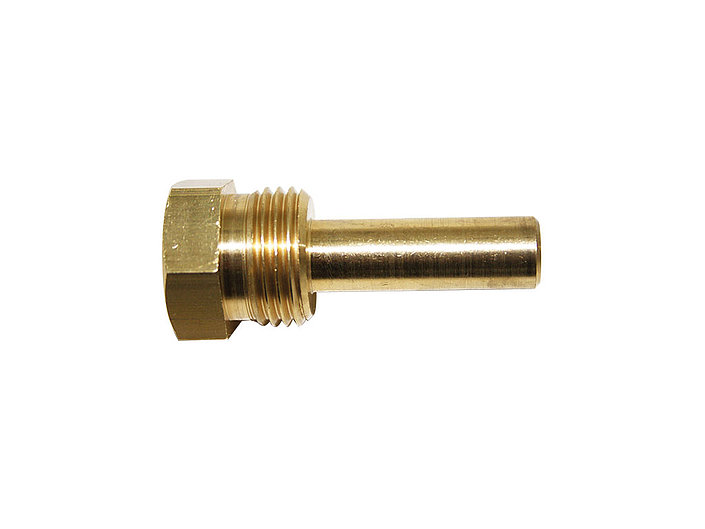

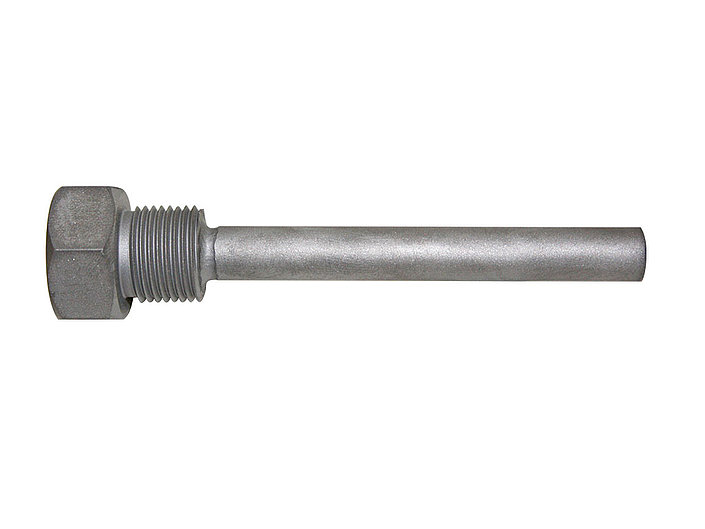

A szondák védelmére szolgáló védőhüvelyek (zsebek) is elérhetők:
Ez az acéllemez tokos hőmérő a Leitenberger mérnöki precizitását ötvözi a megbízható, panelre szerelhető hőmérséklet-ellenőrzés igényével.
