Ez a termék egy speciális bővítőkészlet, amelyet a Wieländer+Schill XPress 800 rendszereihez fejlesztettek ki, kifejezetten a rövid löketű (short-stroke) hengerrel szerelt készletek funkcióinak kiterjesztésére. Ez a készlet lehetővé teszi a felhasználók számára, hogy meglévő berendezéseikkel számos további karosszéria-javítási műveletet végezzenek el, növelve ezzel a szerszám rugalmasságát és hatékonyságát.
A készlet célja, hogy a standard XPress 800 egységeket felkészítse olyan feladatokra, mint a szegecsek eltávolítása, a fémlemez átformázása, kalibrálás, lyukfúrás, valamint speciális szegecsek (flow form szegecsek és tömör szegecsek) beépítése.
A 700004 cikkszámú PushPull bővítőkészlet a professzionális karosszéria-javítási munkákhoz elengedhetetlen eszközök átfogó csomagját tartalmazza. A készlet fő eleme a nagy teljesítményű visszahúzó henger, amely precíz és erőteljes működést biztosít.
Főbb alkalmazási területek:
Szegecsek eltávolítása: Lehetővé teszi a meglévő, sérült vagy cserére szoruló szegecsek hatékony és kontrollált eltávolítását.
Fémátalakítás és Kalibrálás: Segítségével a karosszériaelemek precízen átformázhatók vagy kalibrálhatók a javítási folyamat során.
Lyukfúrás: Képes előkészítő lyukak fúrására a lemezeken, ami elengedhetetlen bizonyos típusú szegecsek beépítéséhez.
Speciális Szegecsek Beépítése: Kompatibilis a flow form szegecsek (flow form rivets) és a tömör lyukasztó szegecsek (solid punch rivets) beépítésével, biztosítva a gyári minőségű kötéseket.
A készlet kialakítása során nagy hangsúlyt fektettek a tartósságra és a könnyű kezelhetőségre. A felületkezelés (égetett bevonat – burnished) ellenáll a korróziónak és a mechanikai igénybevételnek.
A készlet műszaki paraméterei biztosítják a megbízható teljesítményt a legnehezebb műhelykörülmények között is.
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Cikkszám | 700004 | |
| Név | PushPull bővítőkészlet standard hengerekkel szerelt készletekhez | |
| Kompatibilitás | XPress 800 készletek rövid löketű hengerrel | |
| Maximális Nyomás (PB max) | 800 bar | Hidraulikus rendszer maximális üzemi nyomása. |
| Henger Átmérő (Ø) | 60 mm | A visszahúzó henger fő mérete. |
| Erő | 5 kN / 90 kN | Különböző funkciókhoz rendelt erőértékek (pl. visszahúzás vs. préselés). |
| Méretek (Hossz x Szélesség x Magasság) | 340 x 260 x 145 mm | A szerszámosláda külső méretei. |
| Anyag | Alumínium (Alu), Acél (Steel) | Robusztus, tartós anyagok felhasználása. |
| Üzemi Hőmérséklet | 5 – 50 °C | Optimális működési tartomány. |
| Löket (Stroke) | 16 mm | A henger maximális lökethossza. |
| Súly | 3,500 kg | A teljes készlet súlya. |
| Felületkezelés | Égetett (burnished) | Korrózióvédelem és tartósság növelése. |
A 700004 cikkszámú készlet tartalmazza azokat az alapvető komponenseket, amelyek a meglévő XPress 800 rendszer átalakításához szükségesek:

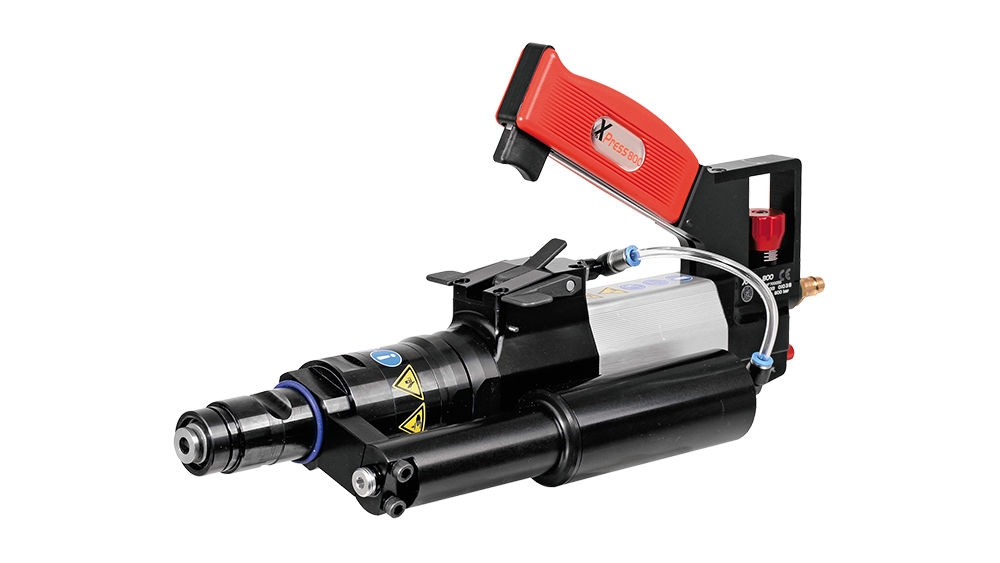

700105 PushPull PP 90 | Visszahúzó Henger: A készlet központi eleme, amely biztosítja a szükséges hidraulikus erőt a műveletek végrehajtásához.
700205 Szerszámosláda RS-07 | Mercedes-Benz: Egy speciálisan kialakított tároló és tartóegység, amely a Mercedes-Benz járművekhez kapcsolódó specifikus szerszámokat tartalmazza (valószínűleg a beépített vagy eltávolított szegecsekhez igazítva).
Használati Útmutató + CD: Részletes leírásokat tartalmaz a telepítéshez, a biztonságos használathoz és a karbantartáshoz.
Ez a konfiguráció lehetővé teszi a felhasználók számára, hogy azonnal hozzálássanak a rövid löketű hengerekkel szerelt készletekhez optimalizált feladatok elvégzéséhez.
A Wieländer+Schill kínálatában számos kiegészítő és kapcsolódó termék érhető el, amelyek tovább bővíthetik a 700004 készlet funkcionalitását, különösen az XPress 800 rendszeren belül.
700009 Rövid Löketű Henger Készlet PushPull Készletekhez: Ez a készlet kifejezetten a szegecsek feldolgozását teszi lehetővé meglévő PushPull készletekkel, beleértve az önfúró szegecsek (self-piercing rivets) feldolgozását is. Tartalmazza a 700060 SSC 35/25 rövid löketű hengert és a 700070 S C-kar GC 80/40-et.
881031 Arcvédő | XSeries („ProtectShield”): Bár nem közvetlenül a hidraulikus munkához kapcsolódik, ez az EN166 szabványnak megfelelő arcvédő elengedhetetlen a biztonságos munkavégzéshez. Polikarbonát plexivel, légáteresztő fejpánttal és könnyen állítható rögzítéssel rendelkezik.
A hatékony munkavégzéshez és a rendszer karbantartásához az alábbi kiegészítők is elérhetők:
700143 Lyukasztó Készlet Szerszámdoboz | Ø 6.7 mm: Ez a készlet a PushPull PP 90-hez használható, kifejezetten Ø 6.7 mm-es lyukak előkészítésére és fúrására, amely szükséges a nagy szilárdságú vak szegecsek beépítéséhez. Tartalmazza a megfelelő lyukasztó szerszámokat és gyűrűket.
700212 Szerszámdoboz RS-14 | SPR: Egy utólagos felszerelő készlet a PushPull PP 90-hez, amely önfúró szegecsek (SPR) feldolgozására szolgál, különböző átmérőjű (Ø 5 mm és Ø 3 mm) szegecsekhez való szerszámkészletekkel.
700334 Szervizkészlet EB-XP 800 | Levegőztetés és Újratöltés: Ez a készlet a XPress 800 PowerPack hidraulikus rendszerének karbantartásához (levegőztetés és olajfeltöltés) szükséges eszközöket tartalmazza, mint például speciális olajpumpa, csatlakozók, adapterek és hidraulikaolaj (HLP 22).
A 700004 PushPull bővítőkészlet integrálása az XPress 800 rendszerbe jelentős előnyökkel jár:
Funkcionális Sokoldalúság: Egyetlen hidraulikus egységgel számos különböző karosszéria-javítási feladat (szegecselés, eltávolítás, fúrás) végezhető el, csökkentve ezzel a szükséges szerszámok számát.
Gyári Kompatibilitás: A készlet kifejezetten a standard (rövid löketű) hengerekhez lett optimalizálva, biztosítva a Wieländer+Schill XSeries technológiájának megbízhatóságát.
Erő és Precizitás: A 800 bar maximális nyomás és a 90 kN erő biztosítja, hogy még a legkeményebb anyagokkal is hatékonyan lehessen dolgozni, miközben a 16 mm-es löket precíz pozicionálást tesz lehetővé.
Tartósság: Az alumínium és acél kombinációjából készült alkatrészek, valamint az égetett bevonat garantálják a hosszú élettartamot intenzív műhelyhasználat mellett is.
