Cikkszám: 700009
Ez a kiváló minőségű, rövidlöketű hengerkészlet kifejezetten a Wieländer+Schill XSeries professzionális szegecselési technológiájához lett fejlesztve. A készlet lehetővé teszi a meglévő Toló-Húzó (PushPull) szettekkel történő önfúró szegecsek (self-piercing rivets) feldolgozását, valamint a Cikkszámmal jelölt összes szerszámdoboz (Tool Box) használatát. Ideális választás karosszéria javítási munkálatokhoz, ahol precíz és nagy erejű hidraulikus erőre van szükség.
A 700009 cikkszámú rövidlöketű hengerkészlet kulcsfontosságú kiegészítő a hatékony és sokoldalú karosszéria javítási folyamatokhoz. A készlet fő előnye, hogy a meglévő PushPull rendszerek képességeit bővíti, lehetővé téve az önfúró szegecsek szakszerű beépítését. A robusztus acél szerkezet és a precíz kialakítás garantálja a hosszú élettartamot és a megbízható működést a megadott hőmérsékleti tartományon belül.
A készlet a következő fő komponenseket tartalmazza, amelyek együttesen biztosítják a maximális teljesítményt és kompatibilitást:
SSC 35/25 Rövidlöketű Henger (700060): A rendszer szíve, amely a szükséges hidraulikus erőt biztosítja.
C-Kar (S700070 C-Arm GC 80/40): A munkadarab stabil rögzítését és a szerszámok precíz pozicionálását teszi lehetővé.
F1 Nyúlvány menetes hüvellyel M6 (700220): A henger és a szerszámok közötti kapcsolatot biztosítja, 32 mm-es hosszúsággal.
Ez a készlet ideális kiegészítője az XPress 1000 SC rendszereknek, maximalizálva azok rugalmasságát a különböző rögzítési technológiák terén.
A termék műszaki paraméterei biztosítják a professzionális felhasználás követelményeinek való megfelelést. A kiváló minőségű acél anyaghasználat és a gondosan megtervezett méretek garantálják a tartósságot és a hatékonyságot.
A 700009 cikkszámú készlet a következő elemeket tartalmazza:
| Cikkszám | Megnevezés | Mennyiség |
|---|---|---|
| 700060 | SSC 35/25 Rövidlöketű Henger | 1 db |
| S700070 | C-Kar GC 80/40 | 1 db |
| 700220 | F1 Nyúlvány menetes hüvellyel M6 | 1 db |
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Cikkszám | 700009 | |
| Átmérő (Ø) | 56 mm | A henger külső átmérője |
| Erő | 77 kN | Maximális hidraulikus nyomóerő |
| Hosszúság × Szélesség × Magasság | 340 x 260 x 145 mm | A teljes egység méretei |
| Anyag | Acél | Rendkívüli tartósság |
| Üzemi Hőmérséklet | 5 – 55 °C | Optimális működési tartomány |
| Löket (Stroke) | 25 mm | A henger maximális lökethossza |
| Munkaablak (Work window) | 80 x 40 mm | A C-kar által biztosított maximális munkaterület |
| Bevonat (Coating) | Barnított (burnished) | Korrózióvédelem és tartósság növelése |
Ez a készlet kifejezetten a Wieländer+Schill XPress 1000 SC rendszerekhez lett optimalizálva, de kompatibilis minden olyan PushPull szettel, amely támogatja a kiegészítő szerszámdobozok használatát.
Fő alkalmazási terület:
A készlet használatával a felhasználók jelentősen növelhetik a meglévő hidraulikus rendszereik sokoldalúságát anélkül, hogy új, dedikált gépeket kellene beszerezniük.
A maximális biztonság és a karbantartás érdekében a következő kiegészítők ajánlottak a 700009-es készlet mellé:
A „ProtectShield” arcvédő megfelel az EN166 biztonsági szabványoknak, optimális védelmet nyújtva a munkavégzés során.

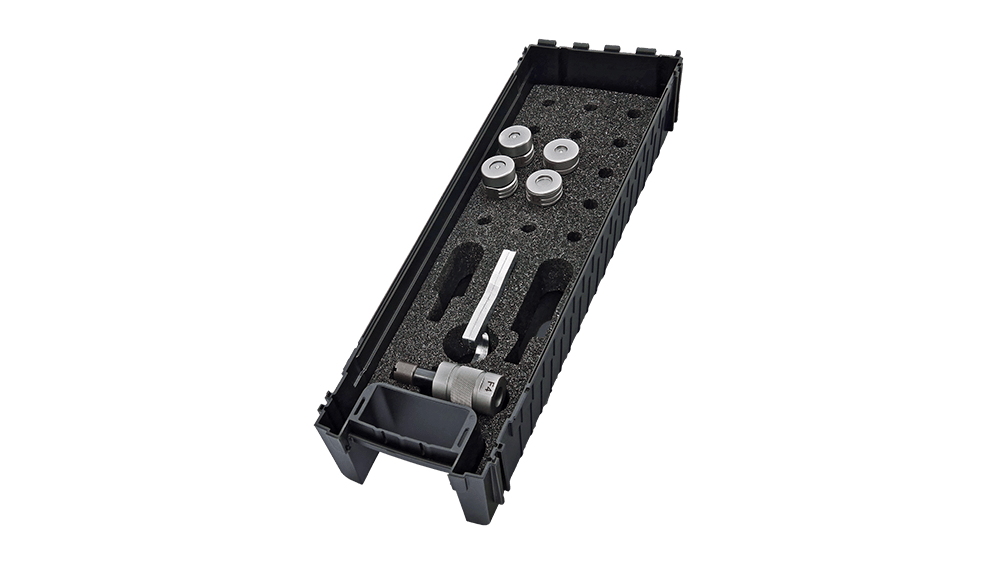

Utólagos felszerelő készlet a PushPull PP 90 számára, kifejezetten önfúró szegecsek (SPR) feldolgozásához.
Szállítási Terjedelem:
700226 Szerszámkészlet E1 + E2 (SPR beállítása, Ø 5 mm)
700227 Szerszámkészlet D1 + D2 (SPR beállítása, Ø 3 mm)
700442 F4 Nyúlvány (28 mm)

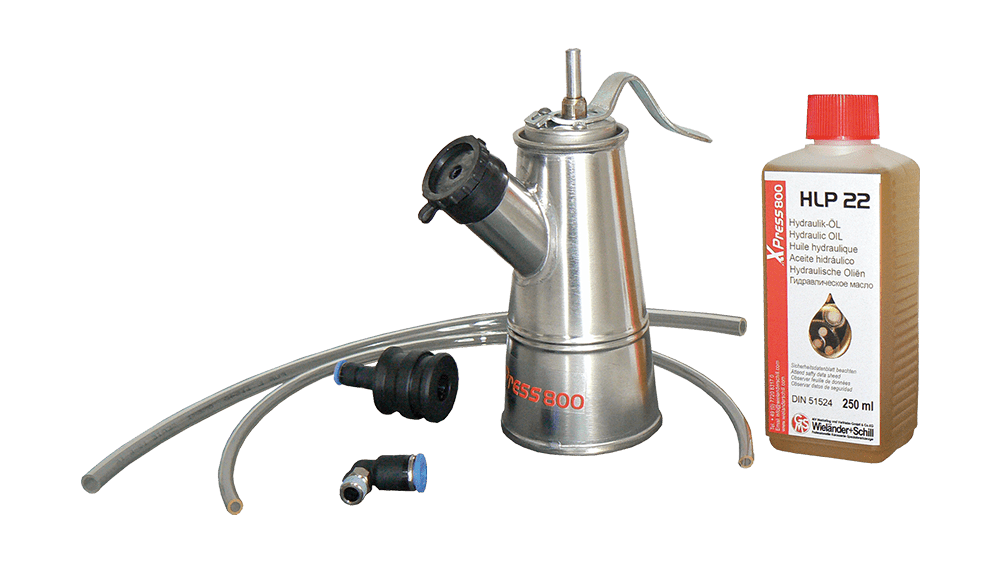

Ez a készlet a XPress 800 PowerPack hidraulikus rendszerének légtelenítésére és feltöltésére szolgál.
Szállítási Terjedelem:
700933 Speciális olajpumpa (250 ml)
700946 Csatlakozó
700582 Adapter
700934 Tömlő (Ø 6 × 4 mm, 700 mm)
700935 Tömlő (Ø 8 × 6 mm, 500 mm)
700102 Hidraulikaolaj HLP 22 (250 ml)

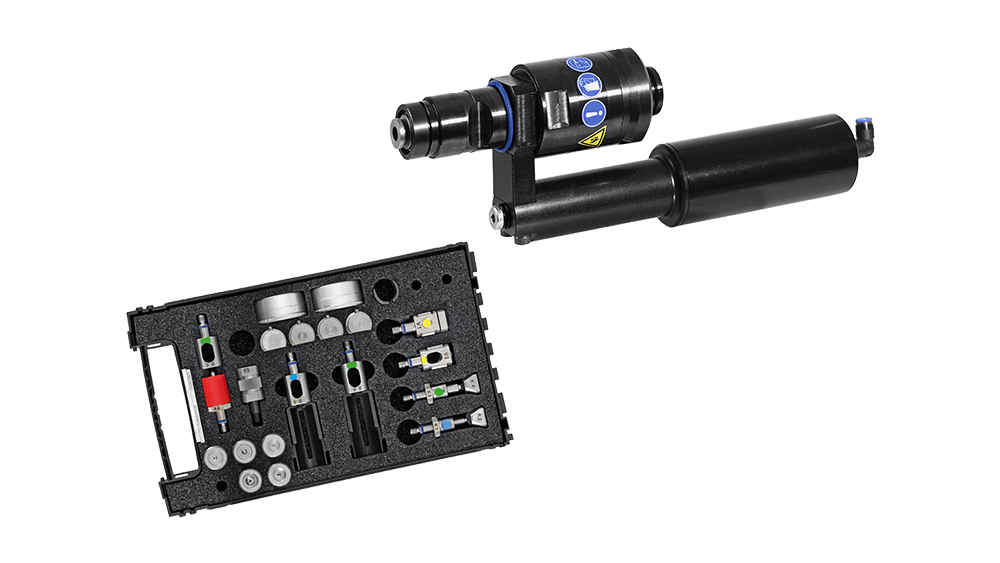

Ez az alternatív készlet az XPress 800 szettek frissítésére szolgál rövidlöketű hengerrel, és a következő műveletekhez alkalmas: szegecsek kivonása, átalakítás, kalibrálás, lyukfúrás, valamint áramlási szegecsek (flow form rivets) és tömör lyukasztó szegecsek beállítása.
Szállítási Terjedelem:
700105 PushPull PP 90 (Visszahúzó henger)
700205 Szerszámdoboz RS-07 (Mercedes-Benz specifikus)
Használati útmutató + CD
Ez a részletes leírás kiemeli a 700009 cikkszámú rövidlöketű hengerkészlet technikai előnyeit, szállítási tartalmát és a hozzá kapcsolódó, a karosszéria javítási munkálatokhoz elengedhetetlen kiegészítőket, biztosítva a felhasználó számára a teljes körű tájékoztatást.
