A Wielander + Schill Tool Box RS-03 | BMW egy professzionális, speciálisan a BMW járművekhez optimalizált szerszámkészlet, amely a legmodernebb szegecselési technológiákhoz (SPR – Self Piercing Rivet) és a szegecsek eltávolításához szükséges precíz eszközöket foglalja magában. Ez a készlet elengedhetetlen minden olyan szakember számára, aki a karosszéria javítását, különösen a nagyszilárdságú acél és alumínium szerkezetekkel végzett munkákat, a gyártói előírásoknak megfelelően kívánja elvégezni.
Ez a szerszámosláda az XSeries professzionális szegecselési technológiai termékcsalád részét képezi, biztosítva a megbízható és tartós kötéseket, valamint a sérülésmentes javítást.
Ez a szerszámosláda a hatékonyságot és a pontosságot helyezi előtérbe, biztosítva, hogy a BMW specifikus javítási eljárásai szakszerűen kivitelezhetők legyenek.
BMW Specifikus Alkalmazás: A készlet kifejezetten a BMW által előírt szegecselési és szegecseltávolítási eljárásokhoz lett összeállítva, garantálva a gyári minőségű javítást.
Teljes Körű Funkcionalitás: Tartalmazza mind a szegecsek beállításához (SPR), mind a meglévő szegecsek szakszerű eltávolításához szükséges szerszámokat.
Minőségi Kivitelezés: A szerszámok tartós műanyag (tok) és acél (szerszámbetétek) anyagokból készültek, hosszú élettartamot és megbízható teljesítményt biztosítva.

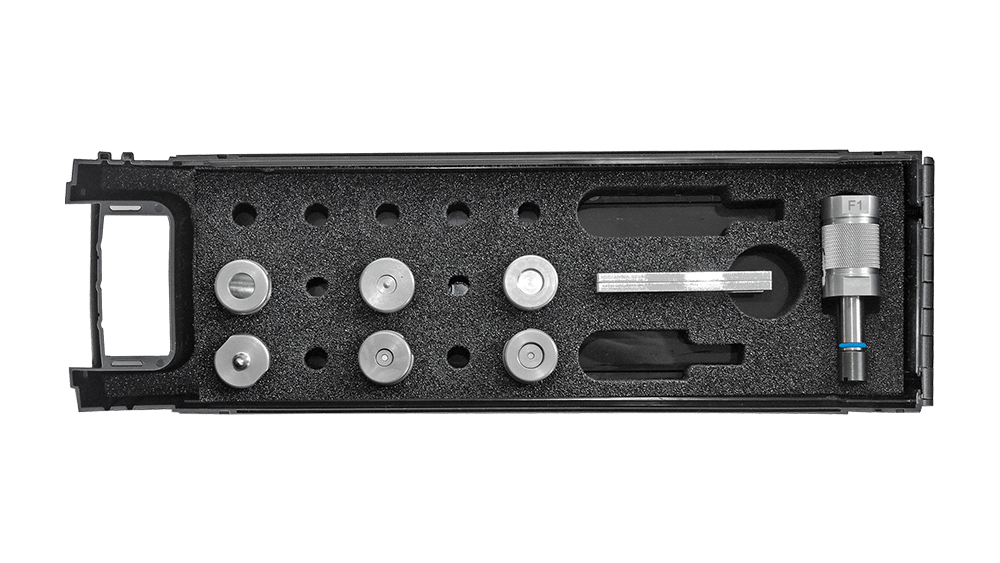

Kompakt Tárolás: A szerszámok egy robusztus, áttekinthetően rendszerezett műanyag dobozban kerülnek szállításra, amely megkönnyíti a szállítását és a műhelyben való tárolását.
Fontos Megjegyzés: A szerszámok alkalmazási területeit és az egyedi munkafolyamatokat mindig a járműgyártó (jelen esetben BMW) vonatkozó javítási előírásaiból kell kiolvasni.
A Tool Box RS-03 | BMW egy gondosan összeállított készlet, amely a legfontosabb szerszámokat tartalmazza a BMW karosszéria javítási feladataihoz.
| Tulajdonság | Érték |
|---|---|
| Cikkszám | 700200 |
| Tartalom | 1 készlet |
| Hosszúság × Szélesség × Magasság | 270 x 84 x 56 mm |
| Anyag | Műanyag, Acél (kunststoff) |
| Súly | 0,550 kg |
A készlet az alábbi kulcsfontosságú elemeket tartalmazza, amelyek mindegyike precízen illeszkedik a BMW javítási folyamataihoz:
| Cikkszám | Megnevezés | Funkció | Átmérő/Méret |
|---|---|---|---|
| 700221 | Szerszámkészlet A1 + A2 | Szegecskivonó készlet (Rivet extraction) | Ø 5.2 mm |
| 700227 | Szerszámkészlet D1 + D2 | SPR beállító készlet (Setting of SPR) | Ø 3 mm |
| 700226 | Szerszámkészlet E1 + E2 | SPR beállító készlet (Setting of SPR) | Ø 5 mm |
| 700220 | F1 | Hosszabbító menetes hüvellyel | M6, 32 mm |
| 700299 | Z4 | Szerelő szerszám (PU: 2 db) | N/A |
A szerszámosláda nem csupán egy gyűjtemény, hanem egy integrált rendszer, amelynek minden eleme speciális funkciót lát el a javítási folyamatban.

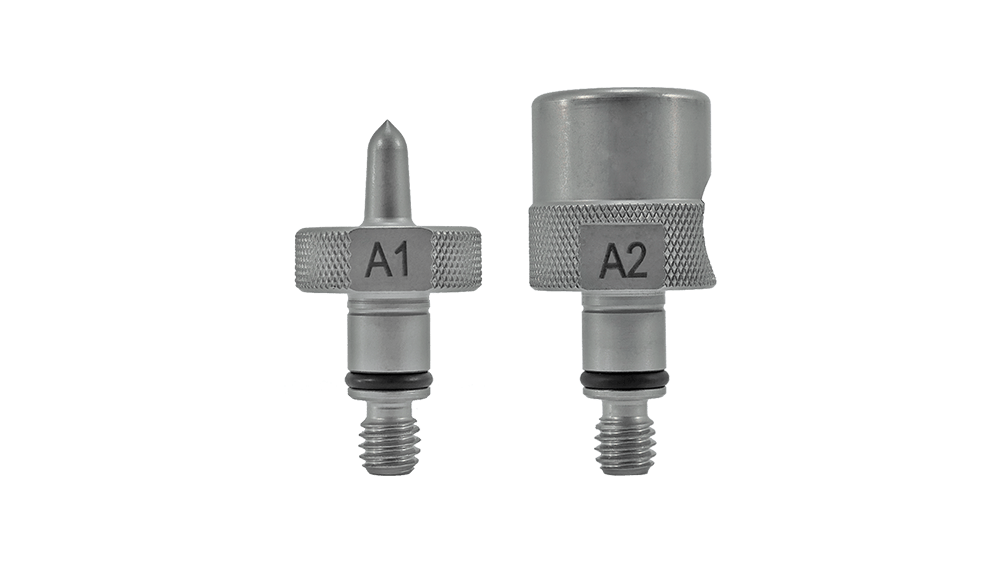

Ez a készlet a meglévő, sérült vagy cserére szoruló szegecsek szakszerű eltávolítására szolgál, minimalizálva a környező karosszériaelemek sérülésének kockázatát.
Cikkszám: 700221
Funkció: Öntömítő (SPR) szegecsek eltávolítása.
Tartozékok:
1 db 700250 Kivonó rúd A1
1 db 700251 Kivonó lemez A2
Alkalmazható Átmérő: Ø 5.2 mm

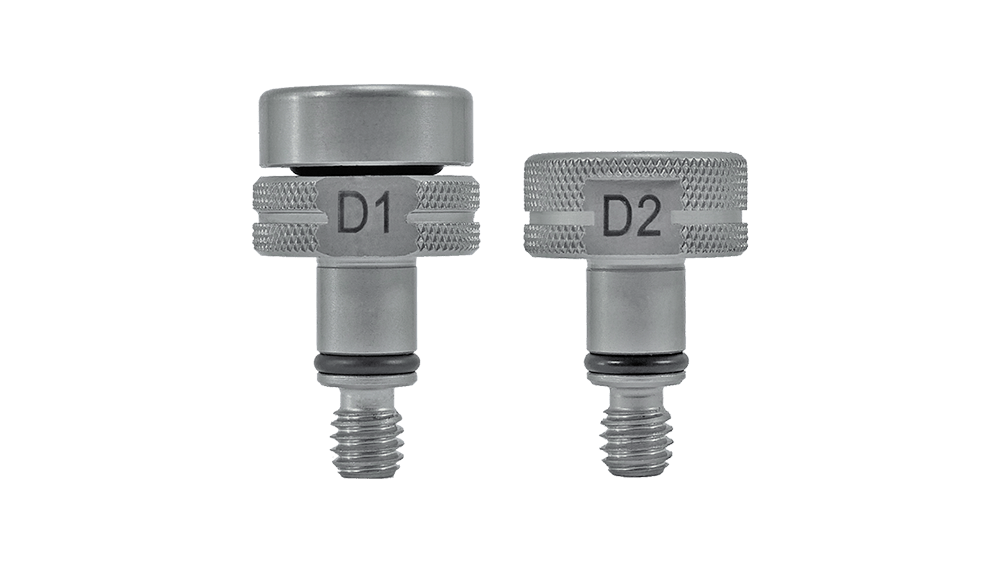

Ez a készlet a meghatározott átmérőjű öntömítő szegecsek (SPR) helyes beállításához szükséges.
Cikkszám: 700227
Funkció: SPR szegecsek beállítása.
Tartozékok:
1 db 700332 D1 | Beállító szerszám SPR-hez
1 db 700262 D2 | Záró szerszám SPR-hez
Alkalmazható Átmérő: Ø 3.5 mm (A leírásban szerepel Ø 3 mm is, de a specifikus cikkszám D1/D2 a 3.5 mm-hez kapcsolódik a részletes adatok alapján.)

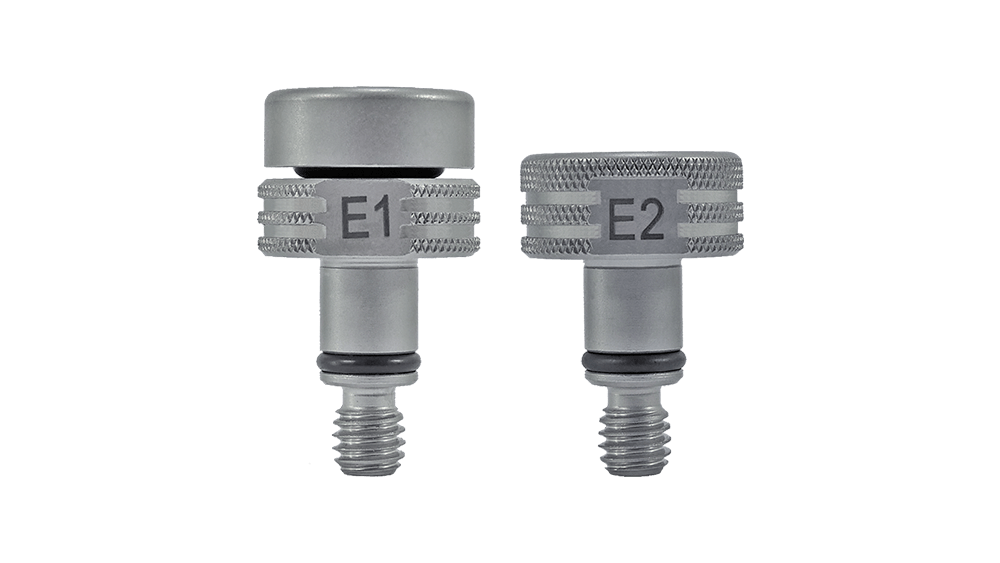

Egy másik beállító készlet, amely nagyobb átmérőjű SPR szegecsekhez ideális.
Cikkszám: 700226
Funkció: SPR szegecsek beállítása.
Tartozékok:
1 db 700260 E1 | Beállító szerszám SPR-hez
1 db 700261 E2 | Záró szerszám SPR-hez
Alkalmazható Átmérő: Ø 5 mm

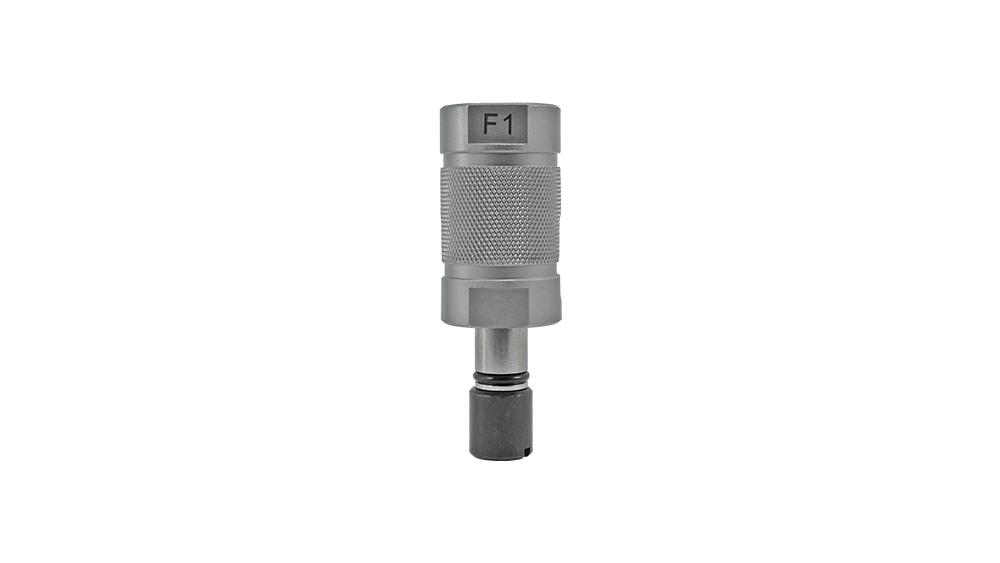

Ez a kiegészítő elem biztosítja, hogy a szerszámok elérjék a nehezen hozzáférhető kötési pontokat a járműv szerkezetén belül.
Cikkszám: 700220
Megnevezés: F1 | Hosszabbító menetes hüvellyel
Méret: 32 mm hosszúság
Csatlakozás: M6 menethüvely

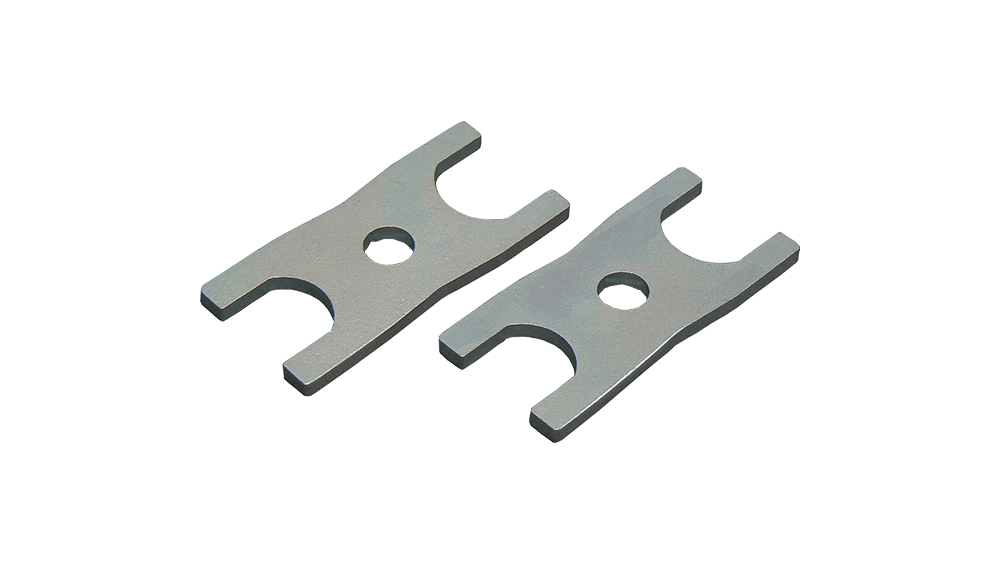

Ez a speciális eszköz a szerszámkészlet karbantartásához és a szerszámok cseréjéhez nyújt segítséget.
Cikkszám: 700299
Megnevezés: Z4 | Szerelő szerszám (Kiszerelés: 2 darabos egység)
Fontos Figyelmeztetés: TILOS meghúzáshoz használni! Kizárólag szerszámok (matricák, lyukasztók, kivető csapok és hosszabbítók) lazítására és kiszerelésére szolgál.
A Tool Box RS-03 | BMW a Wielander + Schill XSeries professzionális szegecselési technológiájának szerves része. A modern járművek, különösen a prémium kategóriás modellek, mint a BMW, egyre nagyobb arányban használnak öntömítő szegecseket (SPR) a karosszéria elemek összekötésére, különösen a különböző anyagú (pl. acél és alumínium) panelek találkozásánál.
Ezek a kötési pontok rendkívül nagy szilárdságot biztosítanak, de szakszerű javításukhoz speciális, a gyártó által jóváhagyott szerszámokra van szükség. A 700200-as készlet biztosítja, hogy a műhelyek rendelkezzenek azokkal a precíziós szerszámokkal, amelyekkel a meglévő SPR szegecsek eltávolíthatók anélkül, hogy a környező lemezek deformálódnának, valamint új szegecsek helyesen, a szükséges nyomatékkal és formával beilleszthetők. A készlet használata elengedhetetlen a karosszéria szerkezeti integritásának és a biztonsági előírásoknak való megfeleléshez a javítás után.
