Ez a professzionális szerszámosláda, a Tool Box RS-07, kifejezetten a Mercedes-Benz járművekhez optimalizált, és a legmodernebb szegecselési technológiákhoz szükséges precíziós szerszámokat foglalja magában. A készlet célja, hogy támogassa a karosszéria javítási folyamatokat, különös tekintettel a tömör, önfúró szegecsek (Solid Self Piercing Rivets) és a folyató-alakú szegecsek (Flow Form Rivets – FFR) szakszerű beépítését, valamint a lyukfúrási és alakformázási műveleteket.
A Wielander + Schill által kínált RS-07 készlet biztosítja a gyártói előírásoknak megfelelő, megbízható és tartós kötéseket, amelyek elengedhetetlenek a modern, nagy szilárdságú acélokból készült karosszériák javításánál.
Fontos Megjegyzés: A szerszámok alkalmazási területeit és az egyes munkafolyamatokat mindig a járműgyártó (Mercedes-Benz) vonatkozó javítási előírásai szerint kell elvégezni.
Gyári Kompatibilitás: Kifejezetten a Mercedes-Benz OEM (Original Equipment Manufacturer) ajánlásainak megfelelően összeállított, specifikus szerszámkészlet.
Teljes Körű Megoldás: Magában foglalja a lyukfúráshoz, kalibráláshoz, alakformázáshoz és a különböző szegecstípusok (tömör önfúró és FFR) beállításához szükséges elemeket.
Két Szegecstípus Támogatása: Külön szerszámkészletek állnak rendelkezésre a tömör önfúró szegecsekhez (V1+V2) és a folyató-alakú szegecsekhez (C1+C2, C3+C4).
Két Átmérő Kezelése: A készlet támogatja a 6 mm és 8 mm átmérőjű szegecsekkel és lyukakkal végzett munkákat.
Tartósság és Minőség: A szerszámok magas minőségű műanyagból, acélból és egyéb tartós anyagokból készülnek, biztosítva a hosszú élettartamot intenzív műhelykörülmények között is.

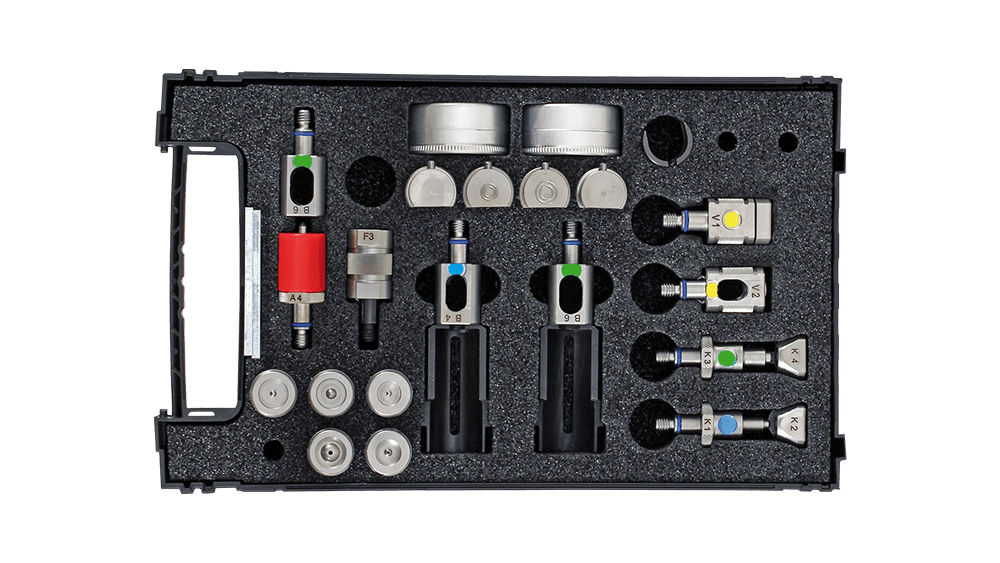

A Tool Box RS-07 (700205) egy átfogó, 1 szettből álló csomag, amely a következő precíziós elemeket tartalmazza:
| Cikkszám | Megnevezés | Leírás / Alkalmazás |
|---|---|---|
| 700350 | Szerszámkészlet V1 + V2 | Tömör önfúró szegecsek (Solid Self Piercing Rivets) beállításához. |
| 700352 | Lyukfúró és kalibráló szerszámkészlet | Előkészítő lépés FFR szegecsek bepréseléséhez, Ø 6 mm átmérőhöz. |
| 700353 | Lyukfúró és kalibráló szerszámkészlet | Előkészítő lépés FFR szegecsek bepréseléséhez, Ø 8 mm átmérőhöz. |
| 700270 | **B6 | Fúró és kivonó szerszám** |
| 700340 | Szerszámkészlet C1 + C2 | Folyató-alakú szegecsek (Flow Form Rivets) beállításához, Ø 6 mm átmérőhöz. |
| 700338 | Szerszámkészlet C3 + C4 | Folyató-alakú szegecsek (Flow Form Rivets) beállításához, Ø 8 mm átmérőhöz. |
| 700276 | **C5 | Beállító szerszám** |
| 700348 | Szerszámkészlet K1 + K2 | Fúró és alakformázó szerszám, Ø 6 mm átmérőhöz. Előkészítés FFR szegecsekhez. |
| 700349 | Szerszámkészlet K3 + K4 | Fúró és alakformázó szerszám, Ø 8 mm átmérőhöz. Előkészítés FFR szegecsekhez. |
| 700341 | **A4 | Kivonó tüske** |
| 700337 | **F3 | Hosszabbító** |
| 700280 | **Z1 | Csatlakozó** |
| 700299 | **Z4 | Összeszerelő szerszám** |
| SKR | SKR Fúrókoronák | Ø 6 mm átmérőjű (20 db) és Ø 8 mm átmérőjű (20 db) fúrókoronák. |
| Tulajdonság | Érték |
|---|---|
| Cikkszám | 700205 |
| Alkalmazás | Mercedes-Benz OEM Ajánlás |
| Anyagok | Műanyag, Acél, (kunststoff) |
| Súly | 0,990 kg |
| Méretek (H x Sz x M) | 270 x 60 x 59 mm |
| Tartalom | 1 készlet |
A készletben található egyes komponensek további részletezése:

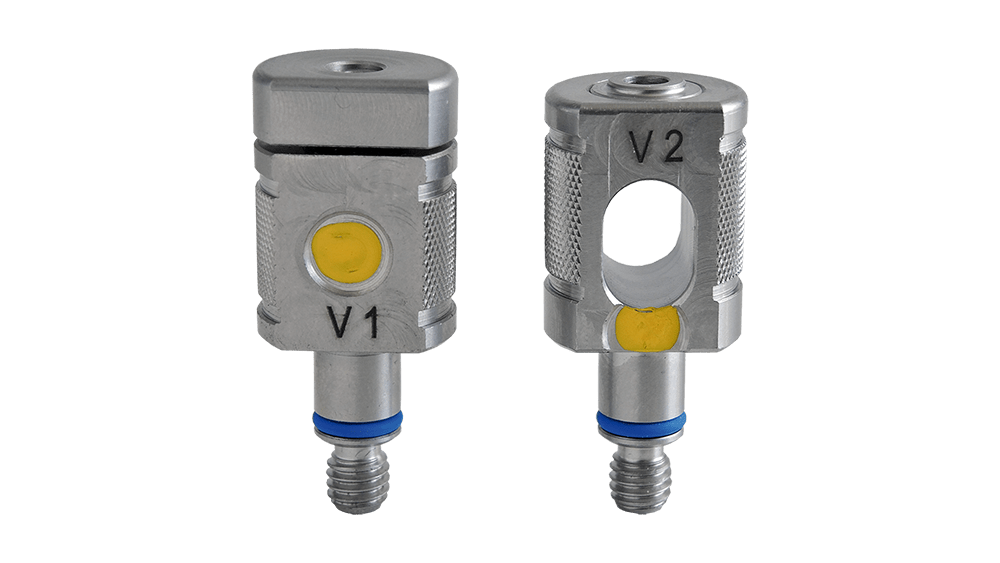

700350 Szerszámkészlet V1 + V2:
700333 V1: Záró szerszám tömör önfúró szegecsekhez.
700277 V2: Záró szerszám tömör önfúró szegecsekhez.
700340 Szerszámkészlet C1 + C2 (Ø 6 mm): A FFR szegecsek beállításához.
700338 Szerszámkészlet C3 + C4 (Ø 8 mm): A FFR szegecsek beállításához.
700276 C5: Beállító szerszám FFR szegecsekhez.
Ezek a készletek biztosítják a tökéletes előkészítést a szegecsek beépítéséhez:

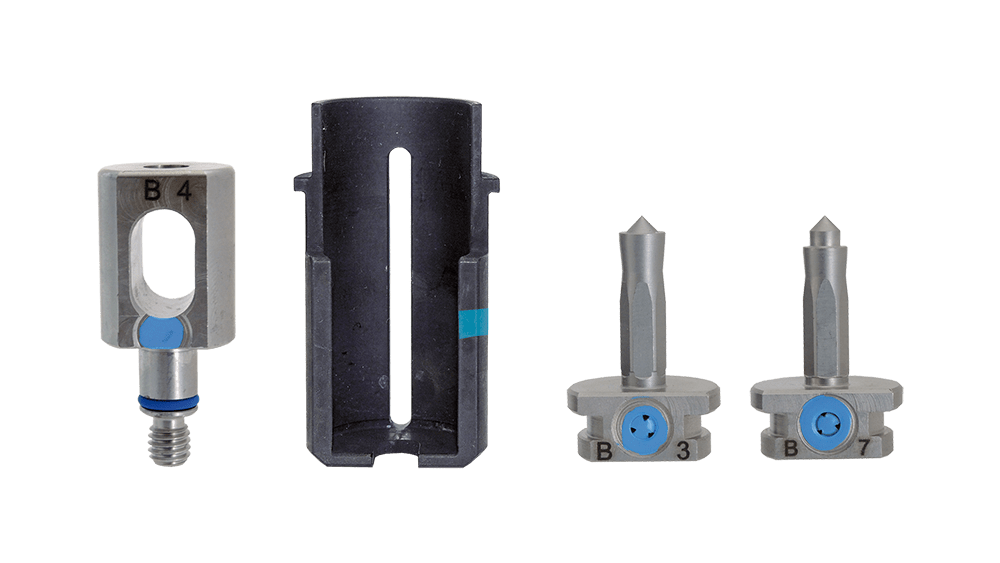

700352 Lyukfúró és Kalibráló Készlet (Ø 6 mm):
700264 B4: Fúró és kivonó szerszám (Ø 6 mm).
700273 G1: Ellenanya szerszám (Ø 6 mm).
700343 B3: Fúró (Ø 6 mm).
700345 B7: Fúró SKR fúrókoronákkal (Ø 6 mm).
700353 Lyukfúró és Kalibráló Készlet (Ø 8 mm):
700270 B6: Fúró és kivonó szerszám (Ø 8 mm).
700268 G2: Ellenanya szerszám (Ø 8 mm).
700344 B5: Fúró (Ø 8 mm).
700342 B8: Fúró SKR fúrókoronákkal (Ø 8 mm).

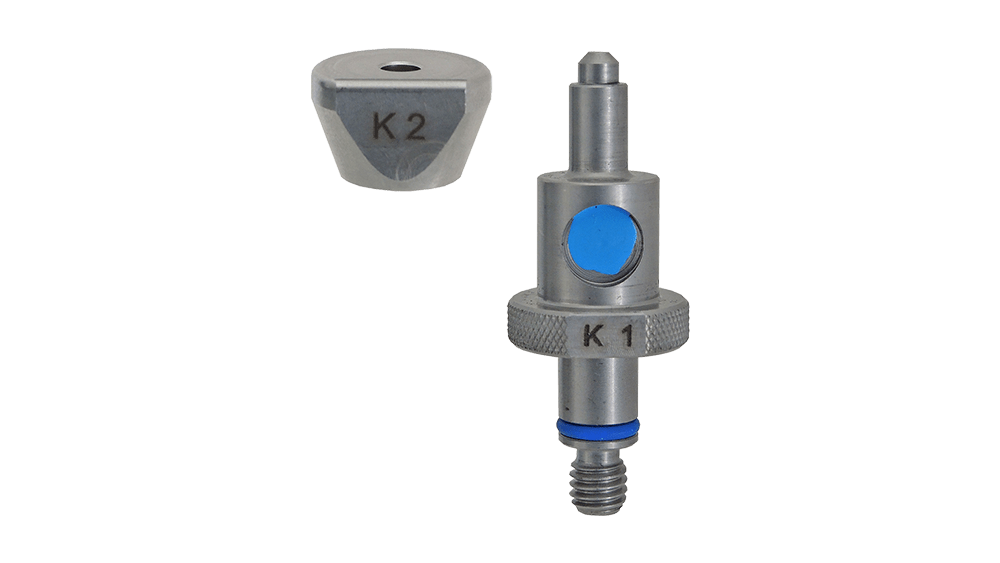

700348 K1 + K2 Szerszámkészlet (Ø 6 mm): Alakformázáshoz, fúráshoz és kalibráláshoz.
700319 K1: Fúró (Ø 6 mm).
700297 K2: Alakformázó fej (Ø 6 mm).

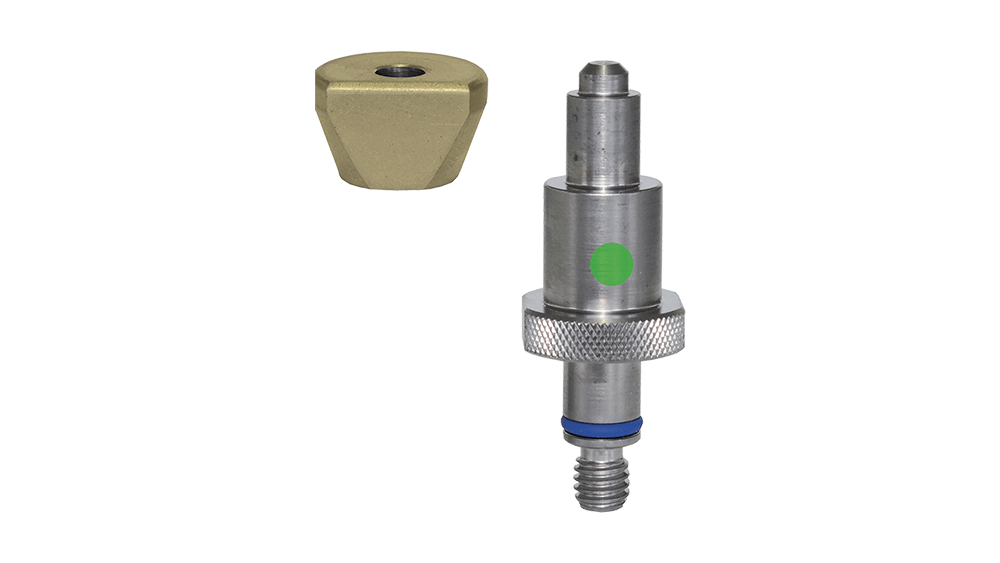

700349 K3 + K4 Szerszámkészlet (Ø 8 mm): Alakformázáshoz, fúráshoz és kalibráláshoz.
700318 K3: Fúró (Ø 8 mm).
700298 K4: Alakformázó fej (Ø 8 mm).

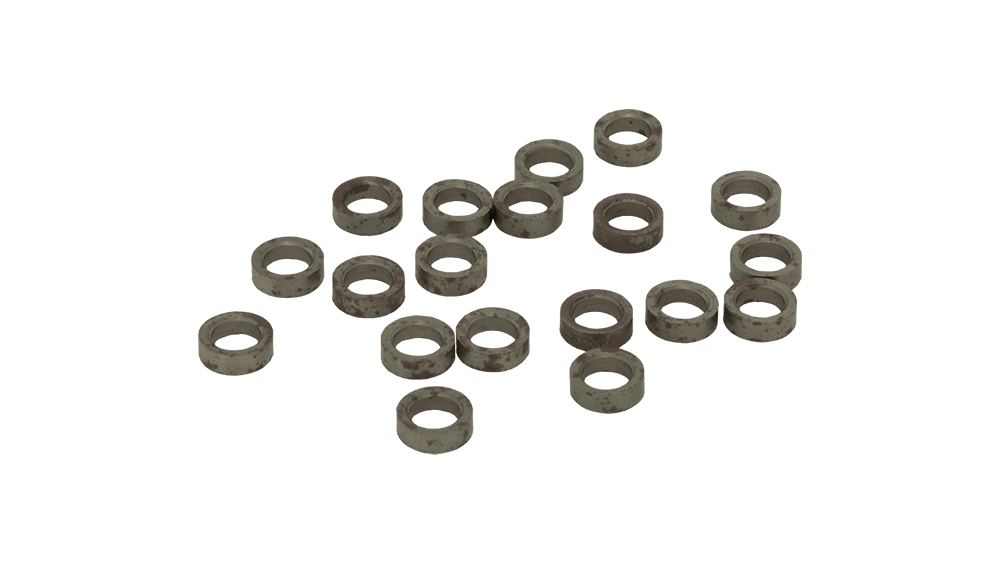

SKR Fúrókoronák:
Ø 6 mm (20 db a készletben)
Ø 8 mm (20 db a készletben)
Megjegyzés: Különböző kiszerelésekben is elérhetőek, pl. 700141 cikkszámon Ø 6 mm, 50 db-os kiszerelésben, nagy szilárdságú lemezekhez.
700341 A4: Kivonó tüske poliuretán rugóval, amely segíti a szerszámok visszahúzását a munkaciklus végén.
700337 F3: 26 mm-es hosszabbító elem.
700280 Z1 Csatlakozó: A megfelelő szerszámok (B3+B5, B7+B8) rögzítéséhez a hidraulikus húzóhoz (pl. PushPull PP 90).
700299 Z4 Összeszerelő szerszám (2 db/csomag): Kizárólag szerszámok (mátrixok, fúrók, kivonó tüskék, hosszabbítók) lazítására szolgál, összeszerelésre vagy meghúzásra nem alkalmas.
Ez a szerszámosláda ideális választás minden olyan szakműhely számára, amely Mercedes-Benz járművek karosszéria javításával foglalkozik, és garantálni kívánja a javítások minőségét és tartósságát. A készlet szinergiában működik a Wielander + Schill hidraulikus húzórendszereivel (mint például a PushPull PP 90), lehetővé téve a karosszériaelemek precíz, gyári specifikációknak megfelelő javítását, legyen szó akár sérült elemek cseréjéről, akár új elemek rögzítéséről. A kétféle szegecselési technológia lefedése rugalmasságot biztosít a különböző karosszériaépítési generációk kezelésében.
