Ez a professzionális szerszámosláda, a Tool Box RS-08 | Tesla, kifejezetten a Wielander + Schill által ajánlott, Tesla járművek javításához szükséges speciális szerszámokat tartalmazza. Ez a készlet optimalizált megoldást nyújt a karosszériaelemek szegecselési és alakítási munkálataihoz, különös tekintettel a Flow Form Rivetek (FFR) és a Self Piercing Rivetek (SPR) szakszerű beépítésére.
A készlet célja, hogy a karosszéria javítási folyamatokat a gyártói előírásoknak megfelelően, nagy pontossággal és hatékonysággal végezhessék el a szakszervizek.
A Tool Box RS-08 egy átfogó megoldás, amely biztosítja, hogy minden szükséges szerszám kéznél legyen a Tesla karosszériaelemekhez kapcsolódó speciális kötési technológiákhoz.
Gyártóspecifikus Megoldás: Kifejezetten a Tesla által előírt javítási eljárásokhoz és anyagokhoz (pl. nagy szilárdságú lemezek) lett összeállítva.
Komplett Készlet: Tartalmazza a lyukasztó-, kalibráló-, alakító- és beütő szerszámokat, valamint a szükséges kiegészítőket (pl. kihúzó tüske, toldatok).
Magas Minőségű Kivitelezés: A szerszámok acélból és műanyagból készülnek, garantálva a hosszú élettartamot és a precíz munkavégzést.
Optimalizált Munkavégzés: A készlet elemei lehetővé teszik a FFR és SPR szegecsek előkészítő (lyukasztás, alakítás) és befejező (beütés) fázisainak szakszerű elvégzését.
Fontos Megjegyzés: A konkrét alkalmazási területeket és az egyes munkafolyamatok részletes leírását mindig az adott autógyártó (Tesla) vonatkozó javítási előírásaiból kell átvenni.
| Tulajdonság | Érték |
|---|---|
| Cikkszám | 700206 |
| Termék megnevezése | Tool Box RS-08 |
| Hosszúság × Szélesség × Magasság | 270 x 84 x 56 mm |
| Anyagösszetétel | Műanyag, Acél (kunststoff, Steel) |
| Tömeg | 0,6531 kg |
| Tartalom | 1 készlet |
A Tool Box RS-08 készlet a következő, gondosan kiválogatott alkatrészeket tartalmazza, amelyek mindegyike külön cikkszámmal rendelkezik a könnyű utánpótlás érdekében:
| Cikkszám | Megnevezés | Funkció / Leírás |
|---|---|---|

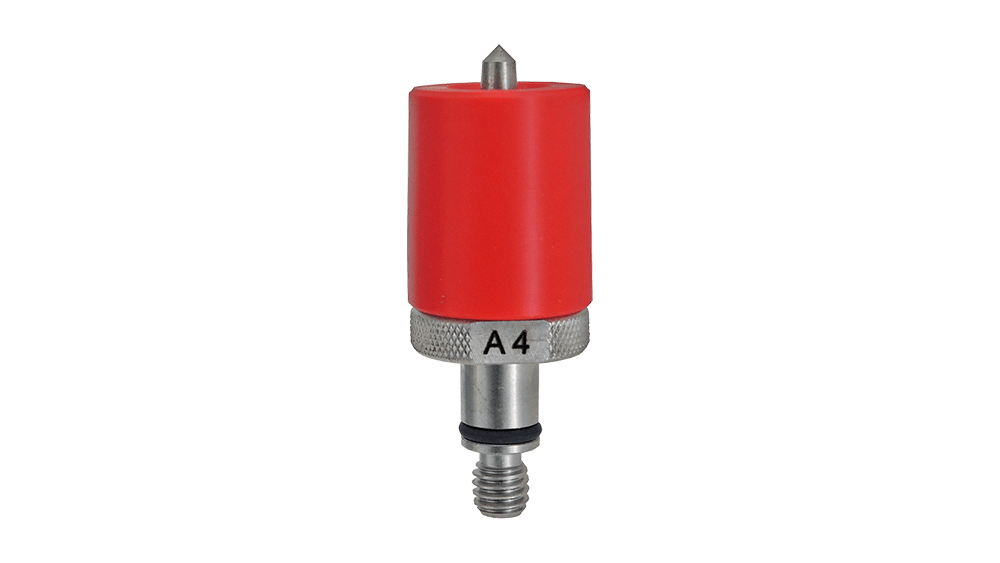

| 700341 A4 | Kihúzó tüske poliuretán rugóval | A szegecsek vagy más elemek eltávolításához szükséges. |
| 700353 | Lyukasztó és kalibráló szerszámkészlet | Ø 8 mm. Előkészítő lépés a Flow Form Rivet (FFR) bepréseléséhez. |

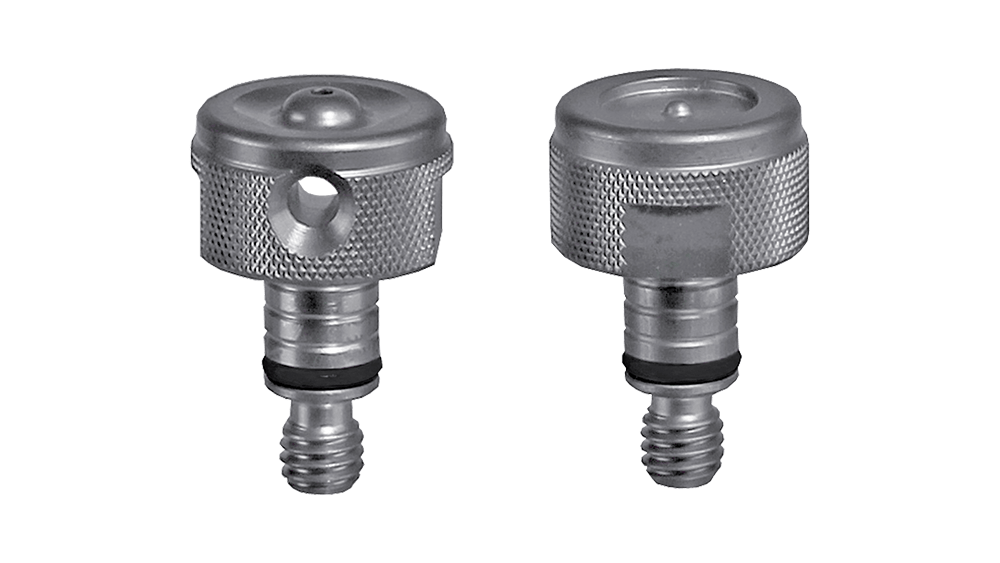

| 700338 | Szerszámkészlet C3 + C4 | Flow Form Rivetek (FFR) beütéséhez, Ø 8 mm. |
| 700276 C5 | Beütő szerszám | Flow Form Rivetek (FFR) beütéséhez. |
| 700349 K3 + K4 | Lyukasztó és átalakító szerszám | Ø 8 mm. Előkészítő lépés a FFR szegecsek beütése előtt. |
| 700260 E1 | Beütő szerszám | Self Piercing Rivetek (SPR) beütéséhez, Ø 5.0 mm. |
| 700220 F1 | Toldat menetes hüvellyel M6 | Hosszabbítás, 32 mm. |

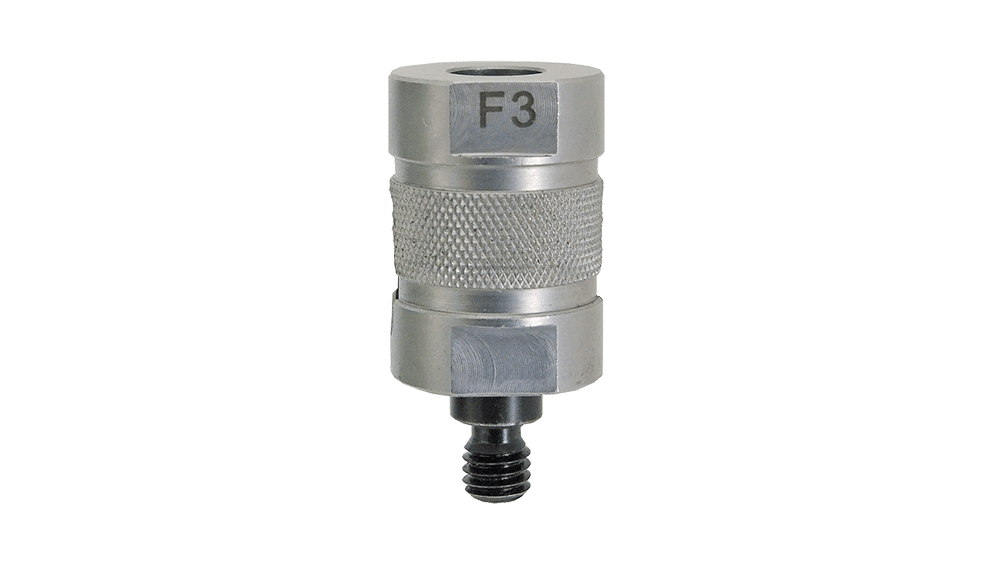

| 700337 F3 | Toldat | Hosszabbítás, 26 mm. |

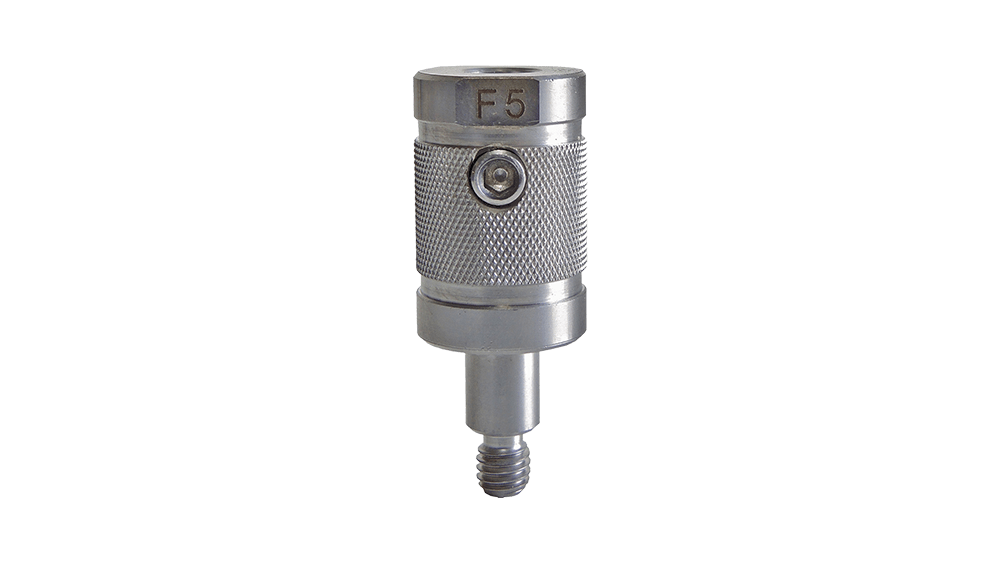

| 700443 F5 | Adapter Böllhoff szerszámokhoz | Hosszabbítás, 28 mm, Böllhoff szerszámokhoz való illesztéshez. |
| 700280 Z1 | Csatlakozó | A szerszámok rögzítéséhez. |
| 700299 Z4 | Összeszerelő szerszám | PU: 2 db. Figyelem: Kizárólag szerszámok (mátrixok, szerszámok, kivetítők, toldatok) lazítására szolgál, meghúzni tilos! |
| SKR | Lyukasztó koronák | Ø 8 mm, PU: 20 db. Nagy szilárdságú lemezekhez. |
A készlet elemei szinergiában működnek a karosszéria javítási folyamatának minden fázisában:
A precíz szegecselés alapja a tökéletesen előkészített furat.
Hole punching & calibration die set (700353): Ez a készlet (amely tartalmazza a B6, G2, B5, B8 szerszámokat) biztosítja a 8 mm átmérőjű furat pontos kivágását és kalibrálását, ami elengedhetetlen a Flow Form Rivetek (FFR) optimális beépítéséhez.
Punching & reshaping die set (700349 K3 + K4): Ez a szerszámkészlet (K3 lyukasztó, K4 átalakító fej) a FFR szegecsek beütése előtti alakítási fázis elvégzésére szolgál, biztosítva a lemez megfelelő előkészítését a szegecs számára.
A készlet támogatja a legmodernebb kötési technológiákat:
Flow Form Rivet (FFR) Szerszámok (Ø 8 mm):
Die set C3 + C4 (700338): Tartalmazza a C3 beütő szerszámot és a C4 záró szerszámot a FFR szegecsek beütéséhez.
Setting die C5 (700276): Kiegészítő beütő szerszám FFR-ekhez.
Self Piercing Rivet (SPR) Szerszámok:
E1 Setting die (700260): Speciális beütő szerszám 5.0 mm átmérőjű SPR szegecsekhez.
A hatékony munkavégzéshez szükséges kiegészítő elemek:
Extraction mandrel with polyurethane spring (700341 A4): A rugós mechanizmus segíti a szerszámok vagy a sérült szegecsek könnyű eltávolítását a munkaterületről.
Extensions (F1, F3, F5): A 32 mm (F1), 26 mm (F3) hosszúságú toldatok, valamint a Böllhoff szerszámokhoz való 28 mm-es F5 adapter biztosítja, hogy a szerszámok elérjék a nehezen hozzáférhető kötési pontokat is.
Z1 Coupling (700280): Ez a csatlakozó elengedhetetlen a B3/B5 és B7/B8 lyukasztók rögzítéséhez a PushPull PP 90 egységhez.
Ez a szerszámosláda a Wielander + Schill elkötelezettségét tükrözi a legújabb autóipari technológiák támogatásában, biztosítva a Tesla járművek javításához szükséges professzionális minőséget és pontosságot.
