Ez a részletes szerszámosláda-készlet kifejezetten a Wielander + Schill XSeries professzionális szegecselési technológiájához lett optimalizálva, és a Ford járművekhez igazított specifikus szerszámokat tartalmaz. A készlet célja, hogy a karosszéria javítási és szerelési munkálatok során precíz és hatékony megoldást nyújtson a szegecselési, lyukasztási és kivételi feladatokhoz.
A „Tool Box RS-09 | Ford | version 2” egy átfogó megoldás, amely minden szükséges komponenst tartalmaz a Ford specifikációknak megfelelő önfúró szegecsek (SPR) beépítéséhez és eltávolításához. A készlet kiváló minőségű acélból és műanyagból készült elemeket foglal magában, biztosítva a hosszú élettartamot és a megbízható teljesítményt a műhelyi körülmények között.
Ez a szerszámkészlet az XSeries professzionális szegecselési technológia kiegészítőjeként szolgál, és a Ford járművek javításához szükséges speciális szerszámokat tartalmazza. A készlet gondosan összeállított elemei garantálják a szabványoknak megfelelő, szakszerű munkavégzést.
Főbb előnyök:
Ford Specifikus: A mellékelt szerszámok (pl. záró- és beállító szerszámok) a Ford által előírt specifikációkhoz (pl. Ford ID azonosítók) igazodnak.
Teljes Körű Megoldás: Tartalmazza a kivonó, lyukasztó, záró és beállító szerszámokat, valamint a szükséges kiegészítőket.
Minőségi Kivitelezés: A szerszámok tartós anyagokból (acél, műanyag) készültek a nagy igénybevételű műhelyi használatra.
Kompakt Tárolás: Az elemek egy strapabíró műanyag dobozban kerülnek szállításra, amely megkönnyíti a rendszerezést és a hordozhatóságot.
A 700195 cikkszámú készlet a következő precíziós elemeket tartalmazza, amelyek mindegyike külön cikkszámmal rendelkezik a könnyű azonosítás és pótlás érdekében:
| Cikkszám | Megnevezés | Mennyiség | További Információ |
|---|---|---|---|
| 700341 | A4 | Kivonó tüske poliuretán rugóval | 1 db |
| 703221 | BL8 | Lyukasztó és kivonó szerszám | Ø 8 mm |
| 700537 | C10 | Záró szerszám önfúró szegecsekhez (SPR) | Ford ID: DP1002200 H1R1,5 |

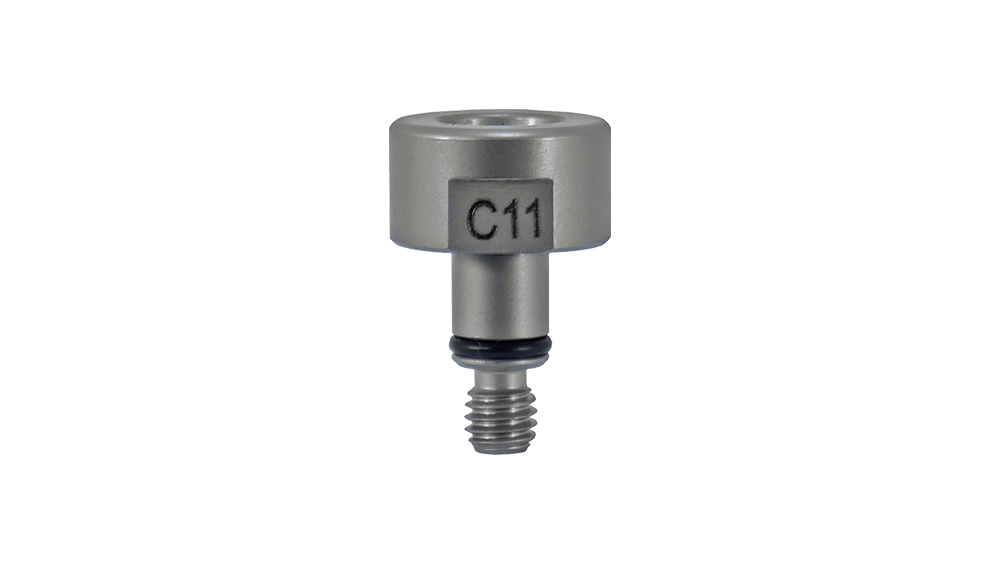

| 700538 | C11 | Záró szerszám önfúró szegecsekhez (SPR) | Ø 4,7 m, Ford ID: DP0902200 H1R1,5 |
| 700541 | C12 | Záró szerszám önfúró szegecsekhez (SPR) | Ford ID: DP1102200 H1R1,5 |

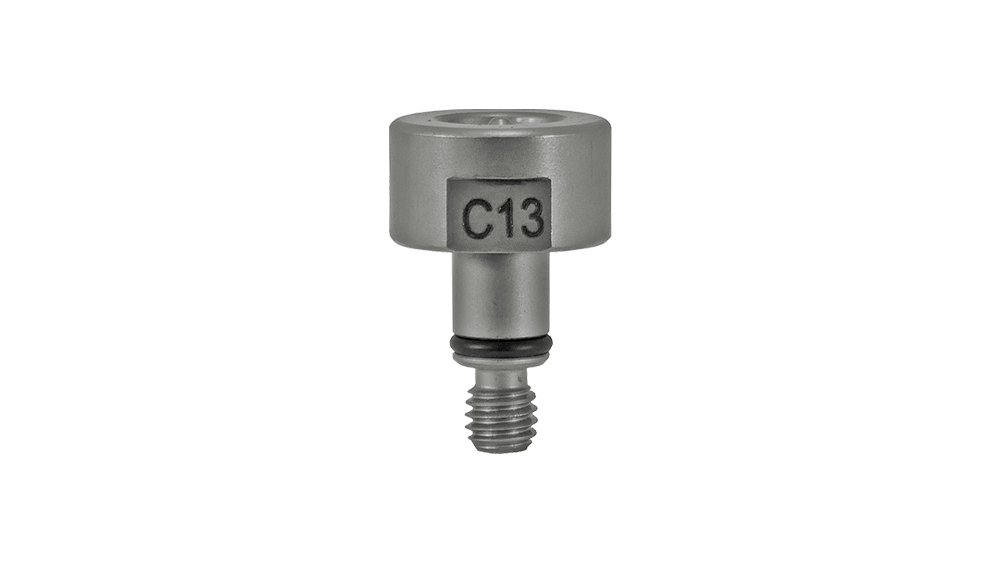

| 700542 | C13 | Záró szerszám önfúró szegecsekhez (SPR) | Ford ID: DZ0902025 HR1R1,5 |

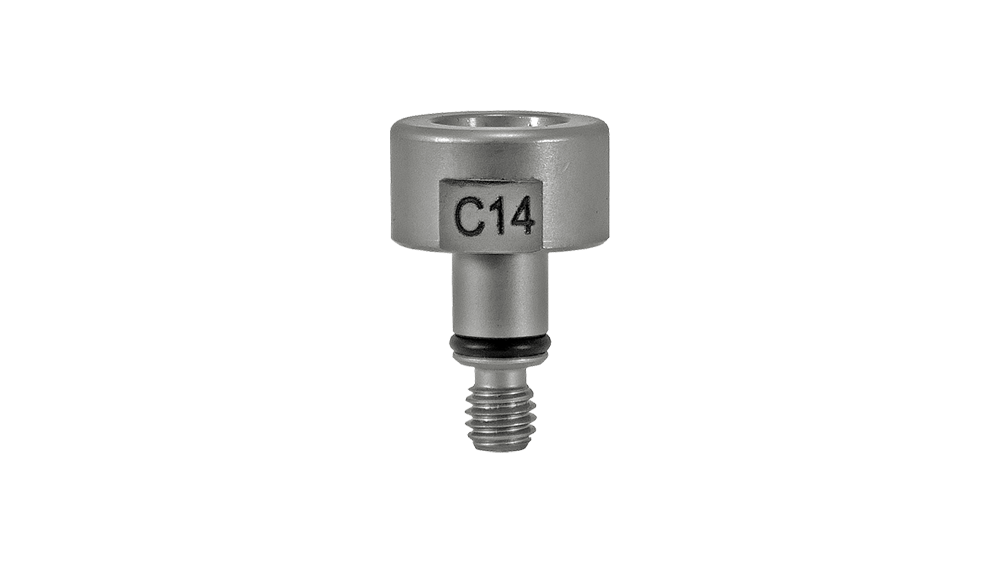

| 700539 | C14 | Záró szerszám önfúró szegecsekhez (SPR) | Ford ID: DG1102220 HR1R1,5 |

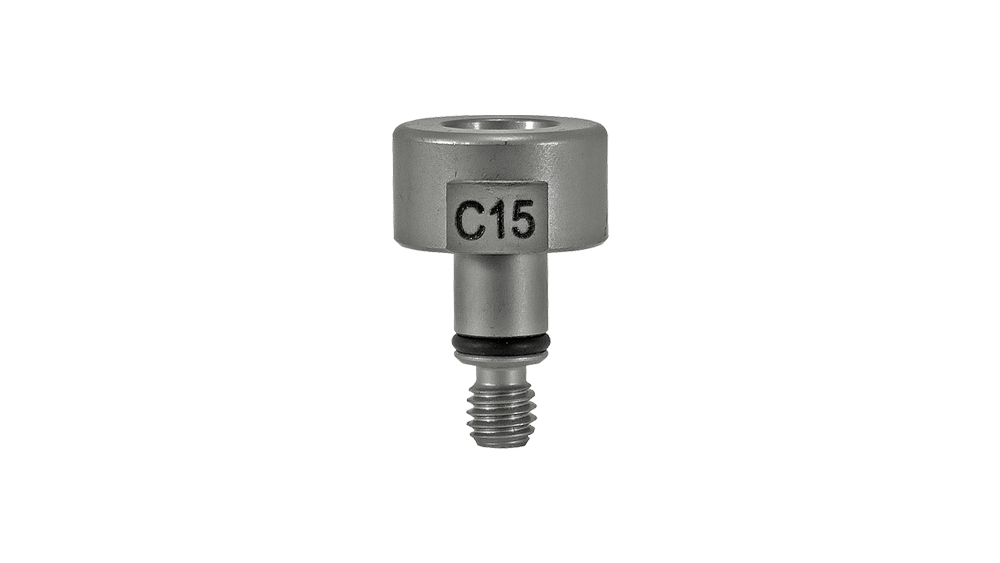

| 700540 | C15 | Záró szerszám önfúró szegecsekhez (SPR) | Ford ID: DG1002220 HR1R1,5 |

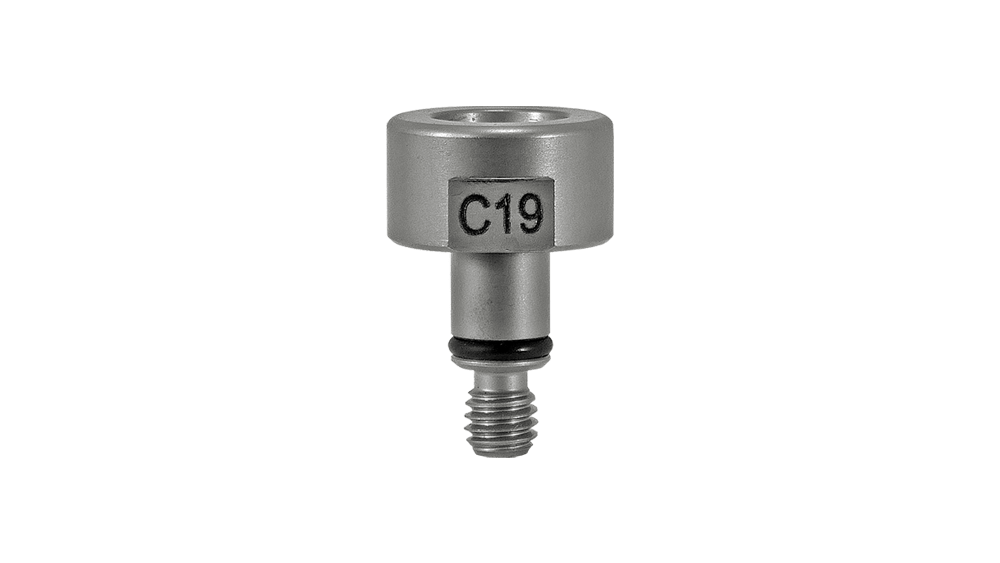

| 703226 | C19 | Záró szerszám önfúró szegecsekhez (SPR) | Ford ID: DG1102200 HR1R1,5 |
| 703224 | C20 | Beállító szerszám önfúró szegecsekhez (SPR) | |
| 700220 | F1 | Hosszabbító menetes hüvellyel (M6) | 32 mm |

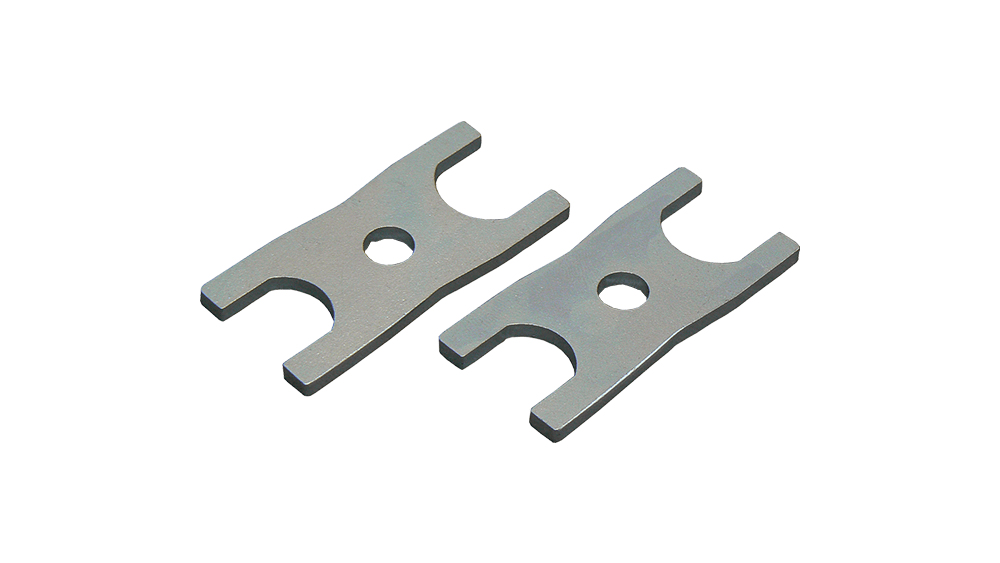

| 700299 | Z4 | Szerelő szerszám | 2 db/csomag (PU: 2 pcs.) |
A készlet elemei a precíz illeszkedés és a hatékony munkavégzés érdekében szigorú minőségi előírásoknak felelnek meg.
| Tulajdonság | Érték |
|---|---|
| Cikkszám | 700195 |
| Termék Név | Tool Box RS-09 |
| Alkalmazási terület | XSeries Professzionális Szegecselési Technológia |
| Kompatibilitás | Ford járművek javítási specifikációihoz igazítva |
| Külső méretek (Hossz x Szé x Ma) | 270 x 84 x 56 mm |
| Anyagösszetétel | Műanyag (tok), Acél, Műanyag (szerszámok) |
| Súly | 0,500 kg |

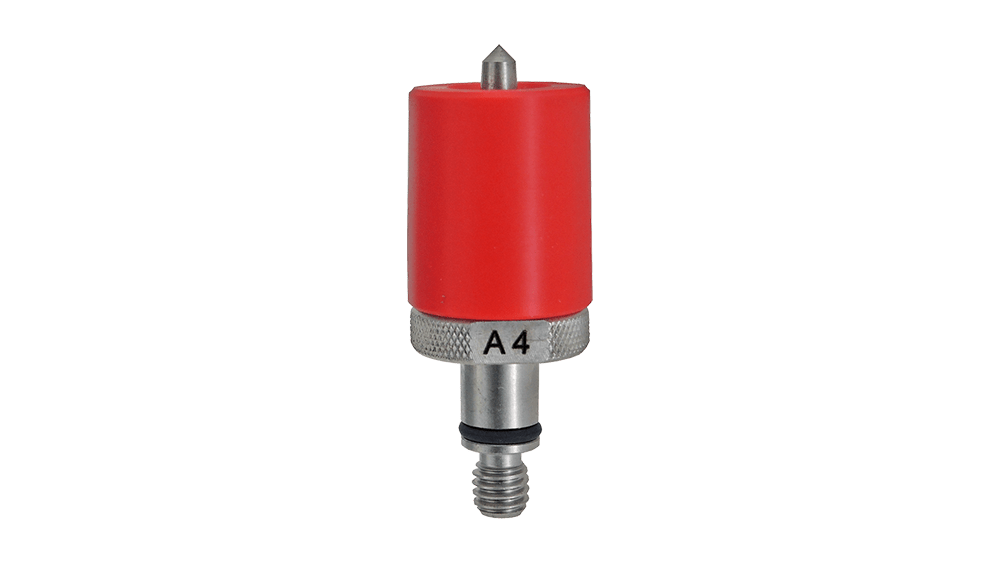

1. Kivonó Tüske (700341 A4):
Ez az elem elengedhetetlen a meglévő szegecsek vagy rögzítőelemek sérülésmentes eltávolításához. A beépített poliuretán rugó segíti a tüske visszahúzását és a munkadarabhoz való optimális pozicionálást, minimalizálva a karosszéria sérülésének kockázatát.
2. Lyukasztó és Kivonó Szerszám (703221 BL8):
A BL8 szerszám 8 mm átmérőjű lyukak precíz kialakítására szolgál, vagy kiegészítő kivonási műveletekhez használható. A kiváló minőségű acél biztosítja a szerszám éltartósságát még keményebb anyagok megmunkálása során is.
3. Záró Szerszámok (C10-C15, C19):
Ezek a szerszámok a Ford specifikációknak megfelelő önfúró szegecsek (SPR) végleges lezárásához és formázásához szükségesek. Minden egyes záró szerszám (C10-től C19-ig) egyedi Ford azonosítóval rendelkezik (pl. DP1002200 H1R1,5), ami garantálja, hogy a javítás megfeleljen a gyári előírásoknak a kötési szilárdság és a forma tekintetében. A különböző méretek (pl. Ø 4,7 m a C11 esetében) lefedik a járműv különböző pontjain alkalmazott szegecstípusokat.

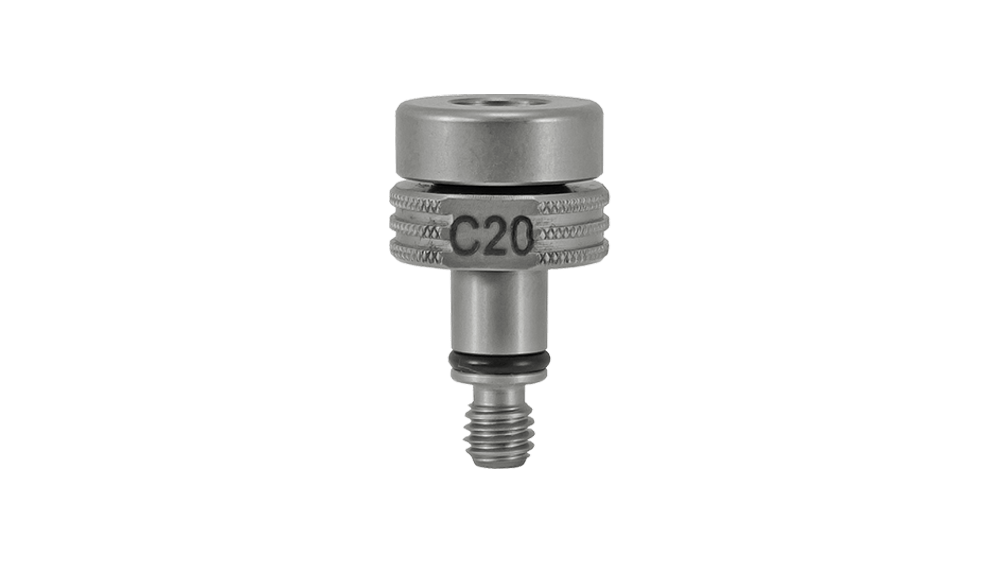

4. Beállító Szerszám (703224 C20):
A C20 beállító szerszám az SPR szegecsek beépítési folyamatának utolsó fázisában biztosítja a tökéletes zárást, amely kritikus a szerkezeti integritás szempontjából.

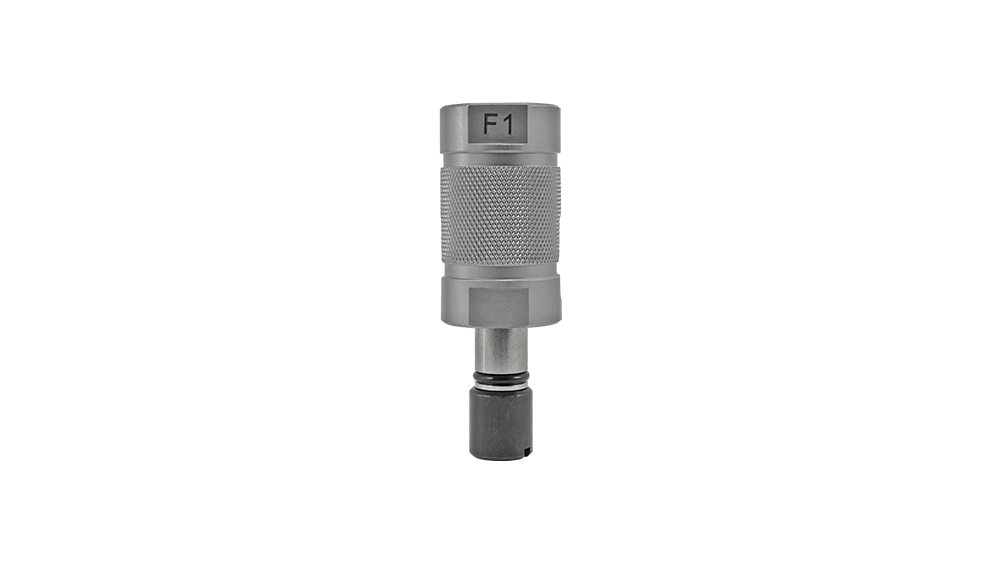

5. Hosszabbító (700220 F1):
A 32 mm hosszú F1 hosszabbító M6 menettel rendelkezik, amely lehetővé teszi a szerszámok használatát nehezen hozzáférhető helyeken, növelve ezzel a munkavégzés rugalmasságát.
6. Szerelő Szerszám (700299 Z4):
Ez a két darabos készletként szállított szerelő szerszám kizárólag a szerszámok (pl. mátrixok, kivonó csapok, hosszabbítók) lazítására szolgál. Fontos megjegyzés: Ez a szerszám NEM használható meghúzáshoz, kizárólag a rögzítőelemek oldására.
A Tool Box RS-09 Ford verzió 2 ideális választás minden olyan szakember számára, aki Ford járművek karosszéria javításával foglalkozik, különös tekintettel azokra a javításokra, ahol az eredeti gyári kötési technológiát (SPR) kell alkalmazni vagy helyreállítani.

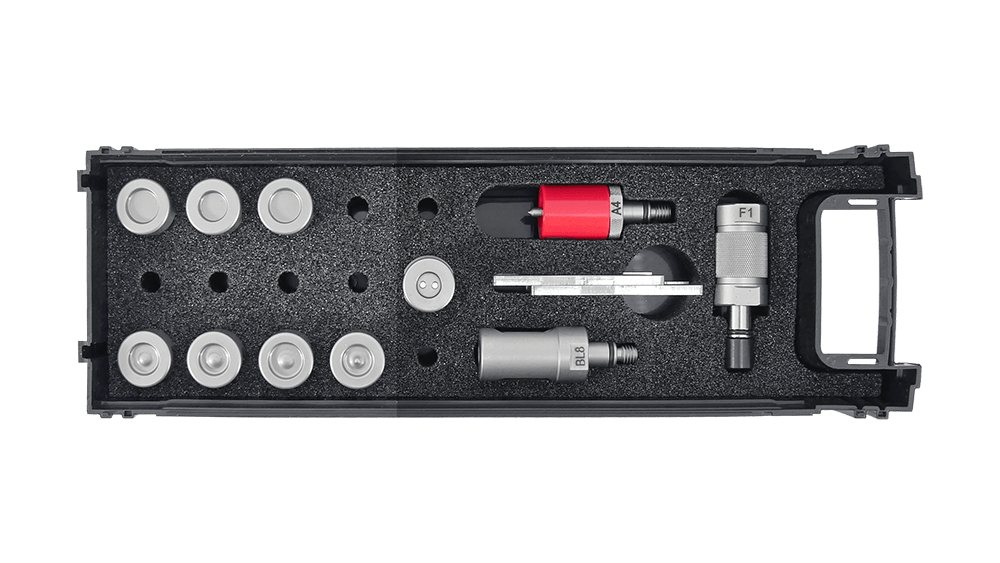

A készlet előre összeállított jellege időt takarít meg a műhelyben, mivel a leggyakrabban szükséges, Ford-specifikus szerszámok azonnal kéznél vannak. A műanyag tok (270 x 84 x 56 mm) kompakt méretei ellenére is elegendő helyet biztosít a szerszámok biztonságos és áttekinthető tárolására. A mindössze 0,500 kg-os súlynak köszönhetően a szerszámosláda könnyen mozgatható a munkaállomások között.
Ez a professzionális készlet a Wielander + Schill XSeries rendszereinek megbízhatóságát és pontosságát ötvözi a Ford járművek specifikus igényeivel, biztosítva a magas szintű javítási minőséget.
