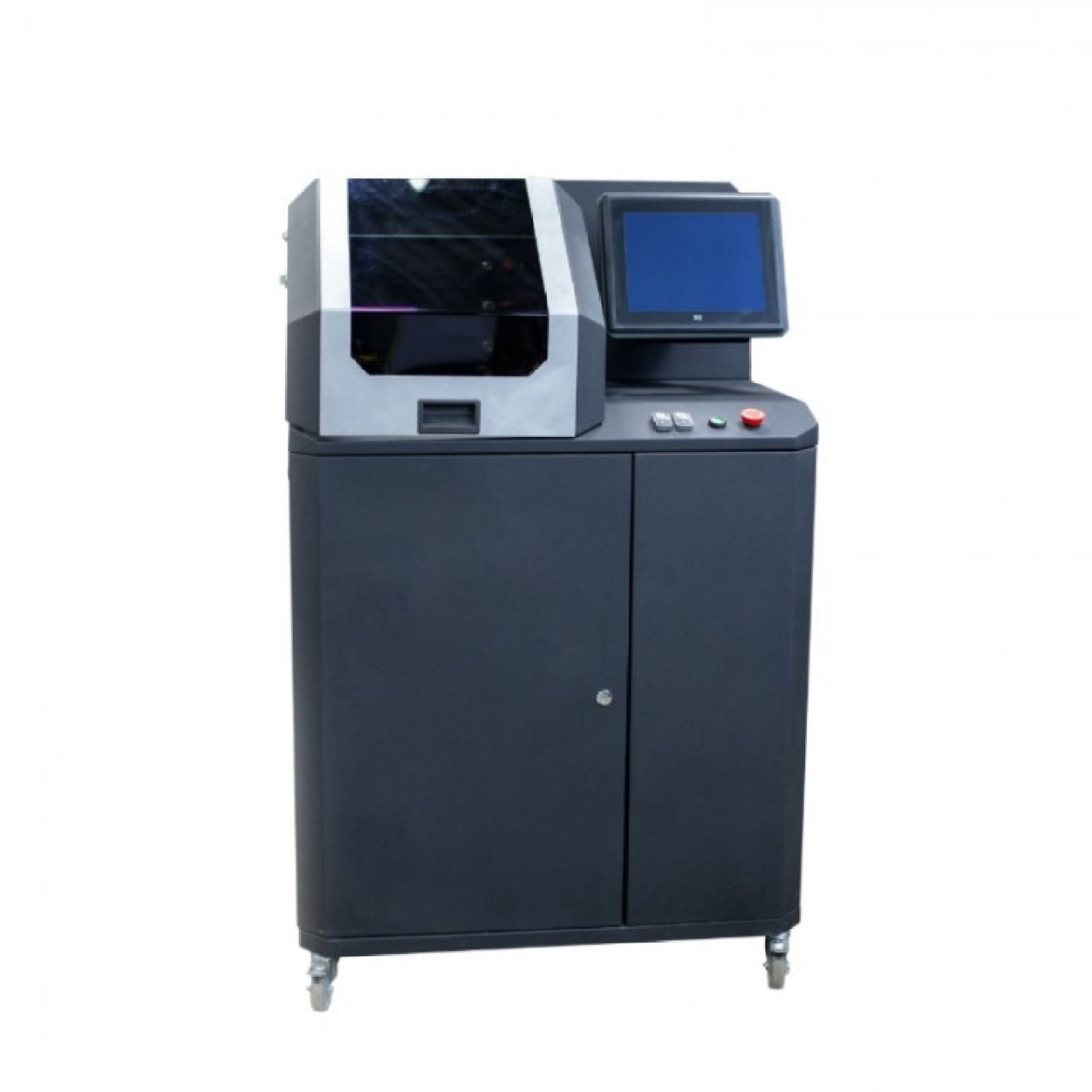

A TSH-002A egy multifunkcionális diagnosztikai vizsgapad, amelyet kifejezetten személygépjárművek és haszongépjárművek generátorainak, indítómotorjainak és feszültségszabályozóinak gyors és precíz ellenőrzésére terveztek. Ez a berendezés átfogó értékelést nyújt az alkatrészek műszaki állapotáról, kiemelkedő pontossággal és felhasználóbarát kezelőfelülettel.
A TSH-002A vizsgapad ideális választás minden olyan szerviz számára, amely a modern járművek elektromos rendszereinek megbízható diagnosztikáját igényli.
A TSH-002A tesztpad képes a következő egységek teljes körű vizsgálatára:
12V és 24V névleges feszültségű generátorok, bármilyen kivezetési konfigurációval.
12V-os „Stop-Start” rendszerekhez tervezett generátorok.
Mazda „I-ELOOP” rendszerekhez tartozó generátorok.
A TSH-002A vizsgapad fejlett funkciói biztosítják a hatékony és pontos munkavégzést:
Valós Idejű Oszcillogram Megjelenítés: A mért paraméterek (áram és feszültség) valós idejű oszcillogram formájában jelennek meg a kijelzőn. Ez teljes áttekintést nyújt az egység működéséről, lehetővé téve a legapróbb hibák precíz diagnosztizálását is.
Integrált Adatbázisok: A berendezés tartalmaz egy kiterjedt adatbázist a generátorokról és feszültségszabályozókról, ami megkönnyíti a beállításokat és a teszteredmények összehasonlítását.
Kényelmes Rögzítési Rendszer: Egyszerű és gyors egység-rögzítési mechanizmus a vizsgapadon.
Gyors Csatlakoztatás: Speciális kábelek (opcionálisan elérhető) használatával jelentősen felgyorsítható a hasonló generátorok csatlakoztatása.
Intuitív Vezérlés: A működtetés egy 9 hüvelykes érintőképernyős kezelőpanelen keresztül történik.
Szoftverfrissítések: Ingyenes szoftverfrissítések biztosítják a berendezés naprakészségét (opcionálisan elérhető).
Forgásirány Választás: Lehetőség van a hajtás forgásirányának kiválasztására a tesztelés során.
Rövidzár Védelem: Rövidzár elleni védelem biztosított a feszültségszabályozó tesztelése közben.
A TSH-002A diagnosztikai pad műszaki adatai a következők:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Tápfeszültség | 400 V (Háromfázisú hálózati áramforrás) | |
| Teljesítményfelvétel | 5,5 kW | |
| Tároló Akkumulátorok | 2 x 12V (Ajánlott AGM típus) | Nem tartozék |
| Akkumulátor Kapacitás | 45 Ah – 60 Ah | |
| Akkumulátor Töltés | 1. számú és 2. számú akkumulátor töltése lehetséges | |
| Diagnosztizált Egységek Névleges Feszültsége | 12V, 24V | |
| Generátor Terhelés (12V) | 200 A | |
| Generátor Terhelés (24V) | 100 A | |
| Terhelés Szabályozása | Fokozatmentes (0-100%) | |
| Hajtás Fordulatszáma | 0 – 3000 ford./perc | Fokozatmentesen állítható |
| Hajtás Típusa | Ékszíj meghajtás / Poly V-szíj meghajtás | |
| Vezérlés | 7 hüvelykes érintőképernyő | |
| Automatikus Generátor Teszt Mód | Igen | |
| Automatikus Indítómotor Teszt Mód | Nem | |
| Indítómotor Teljesítmény (Max.) | 6 kW | |
| Diagnosztizált Generátor Típusok (12V) | Lamp, COM (LIN, BSS), P-D, RLO, C, SIG. G, RVC, i-eLoop, F67, VALEO «I-StARS» | |
| Diagnosztizált Generátor Típusok (24V) | Lamp, COM (LIN) | |
| Diagnosztizált Generátor Típusok (48V) | Nem tesztel | |
| Diagnosztizált Feszültségszabályozó Típusok | Lamp, COM (LIN, BSS), P-D, RLO, C, SIG, G, RVC | |
| Eredmények Mentése | Igen | |
| Eredmények Nyomtatása | Igen | |
| Internetkapcsolat | Igen | |
| Perifériák Csatlakoztatása | 1 x USB Type-A | |
| Méretek (Szélesség x Mélység x Magasság) | 0,55 m x 0,45 m x 1,05 m | |
| Súly | 111 kg |
A TSH-002A vizsgapad széleskörű kompatibilitást biztosít a modern járműipari szabványokkal, különös tekintettel a kommunikációs protokollokra:
COM (Communication) Generátorok: Támogatja a fedélzeti számítógéppel kommunikáló generátorokat, beleértve a legújabb szabványokat is:
LIN (Local Interconnect Network): A modern járművekben elterjedt soros kommunikációs protokoll.
BSS (Balanced Smart Start): Speciális vezérlési protokoll.
Egyéb Vezérlési Jelzések: Képes kezelni a hagyományos jelzési módokat is, mint például a Lamp (jelzőfény), P-D, RLO, C, SIG, G, RVC.
Speciális Rendszerek: Kifejezetten kezeli a Start-Stop rendszerekhez szükséges generátorokat és a Mazda i-eLoop rendszereket.
A felhasználói élményt a 7 hüvelykes érintőképernyő teszi professzionálissá és egyszerűvé. A szoftver funkciói közé tartozik:
Generátor Adatbázis: Gyors hozzáférés a gyártói adatokhoz a tesztparaméterek beállításához.
Feszültségszabályozó Adatbázis: Külön adatbázis a szabályozókhoz, lehetővé téve azok önálló validálását.
Diagnosztikai Eredmények Kezelése: A tesztek eredményei elmenthetők és kinyomtathatók, ami elengedhetetlen a szervizdokumentációhoz és az ügyfél tájékoztatásához.
Hálózati Kapcsolat: Az internetkapcsolat biztosítja a szoftverfrissítések lehetőségét és a távoli támogatás igénybevételét.
A TSH-002A egy robusztus, megbízható és sokoldalú eszköz, amely jelentősen növeli a generátor- és indítómotor-diagnosztika hatékonyságát a műhelyekben.
