Ez a részletes termékleírás a VAS 6545B/8 Elektróda Készlet No. 9-et mutatja be, amelyet kifejezetten a VAS 6545B ellenállásos ponthegesztő géphez fejlesztettek ki, és amely a Volkswagen AG műhelyfelszerelések kategóriájába tartozik. Ez a készlet ideális választás a precíz és megbízható karosszéria javítási munkálatokhoz, különösen a nehezen hozzáférhető területeken.
A VAS 6545B/8 készlet egy speciális összeállítás, amely a C-kar (C-Arm) No. 1-hez optimalizált hegesztési feladatokhoz készült. A készlet kulcsfontosságú eleme a 38°-os szögben elhelyezkedő elektróda kialakítás, amely lehetővé teszi a hegesztési pontok elérését olyan helyeken, ahol a standard egyenes elektródák nem alkalmazhatók. A készlet 16 mm átmérőjű elektróda kupakokkal van felszerelve, biztosítva a hatékony áramátvitelt és a tartós hegesztési minőséget.
Ez a készlet a professzionális karosszéria javítási technológiák területén elengedhetetlen, mivel garantálja a gyári specifikációknak megfelelő hegesztési minőséget a Volkswagen csoport járműveinél.
A VAS 6545B/8 Elektróda Készlet No. 9 egy komplett egységet képez, amely magában foglalja a szükséges hegesztő komponenseket és rögzítő elemeket.
| Cikkszám | Megnevezés | Mennyiség | Leírás |
|---|---|---|---|

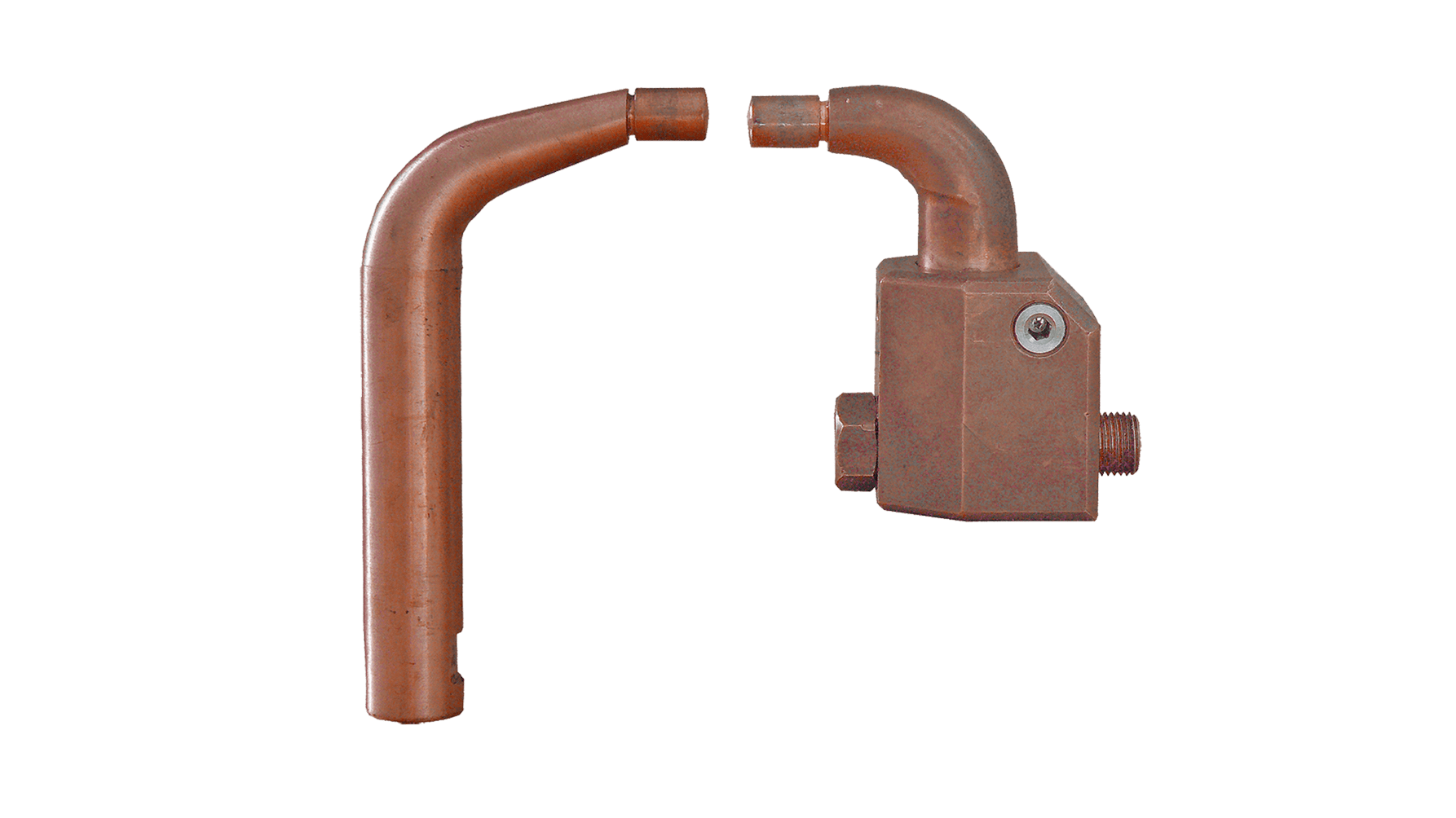

| 495646 | Elektróda készlet No. 12 | 1 db | 38°-os szögű elektróda. |
| 495627 | Elektródatartó | 1 db | A hegesztő elektróda rögzítésére szolgál. |
| 495694 | O-gyűrűk és Csavarok | 1 csomag (3 db) | Tömítések és rögzítő csavarok. |
| 495693 | Csavar | 1 db | Speciális csavar az 7-es és 9-es elektróda készletekhez. |
| Összesen | Tartalom | 1 készlet |
A készlet elemei kiváló minőségű anyagokból készültek, amelyek ellenállnak a magas hőmérsékletnek és a mechanikai igénybevételnek, biztosítva a hosszú élettartamot és a konzisztens teljesítményt.
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Termékazonosító | VAS 6545B/8 | Készlet azonosító |
| Cikkszám | 932017NG | Gyártói cikkszám |
| Szög | 38° | Az elektróda dőlésszöge a hozzáférés optimalizálása érdekében. |
| Elektróda Kupak Átmérője (Ø) | 16 mm | A hegesztési felület mérete. |
| Teljes Méretek (Hossz x Szélesség x Magasság) | 190 x 190 x 40 mm | A készlet külső méretei. |
| Anyagösszetétel | CuCrZr, Gumi, Rozsdamentes acél, Acél | A különböző komponensek anyagai. A CuCrZr (Réz-Króm-Cirkónium) ötvözet kiváló vezetőképességet és kopásállóságot biztosít. |
| Szár átmérője (Shank diameter) | 25 mm | Az elektródatartóba való beillesztés mérete. |
| Súly | 1,970 kg | A teljes készlet nettó súlya. |
| Munkaterület (Work window) | 150 x 150 mm | A hegesztési zóna maximális kiterjedése. |
A 38°-os szögű kialakítás kritikus fontosságú a modern járművek javításánál, ahol a megerősített szerkezeti elemek és a szűk helyek gyakoriak.
Kiváló Hozzáférés: Lehetővé teszi a hegesztést olyan belső sarkokban és merevítések mentén, ahol a 90°-os vagy egyenes elektródák fizikai akadályba ütköznének.
Pontosság: A szögben elhelyezett elektróda biztosítja, hogy a hegesztési pont a tervezett helyen jöjjön létre, minimalizálva a környező anyagok sérülésének kockázatát.
Kompatibilitás: Kifejezetten a VAS 6545B hegesztőgép C-kar No. 1 egységéhez lett kalibrálva.
A maximális hatékonyság és a karbantartás érdekében a Wieländer+Schill számos kiegészítőt kínál, amelyek ideálisan párosíthatók ehhez az elektróda készlethez.
Ezek az eszközök segítenek a hegesztőrendszer optimális állapotban tartásában:

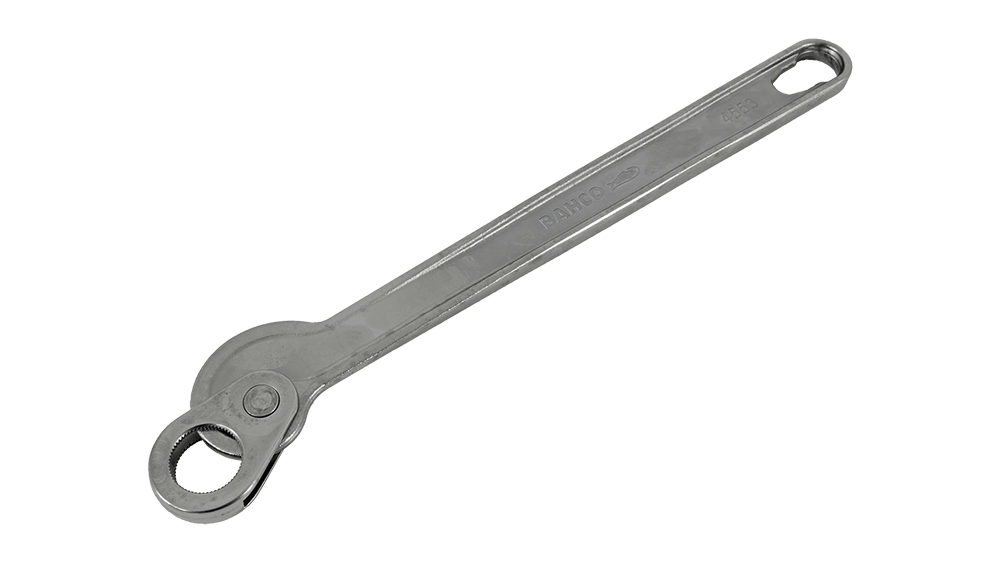

Elektróda Kupak Lehúzó (Electrode caps remover – Cikkszám: 498003): Speciális szerszám a beszorult vagy nehezen eltávolítható elektróda kupakok biztonságos lazítására és eltávolítására.

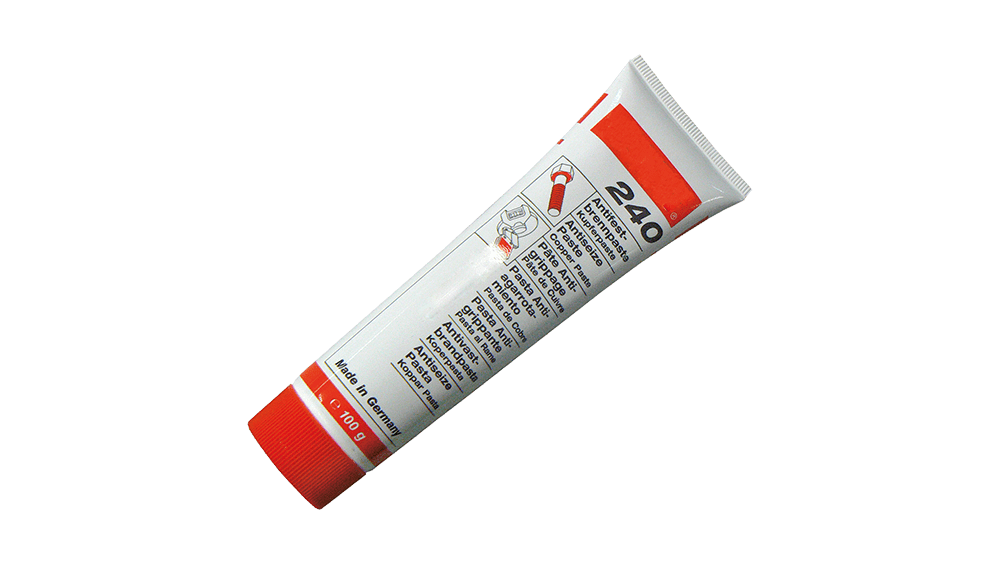

Elektróda Fixáló Paszta (Copper paste for electrodes | 75 g – Cikkszám: 497010): Ez a paszta mérhetően csökkenti az átmeneti ellenállásokat az elektróda karok és a kupakok között, javítva ezzel az áramvezető képességet és a hegesztési minőséget.

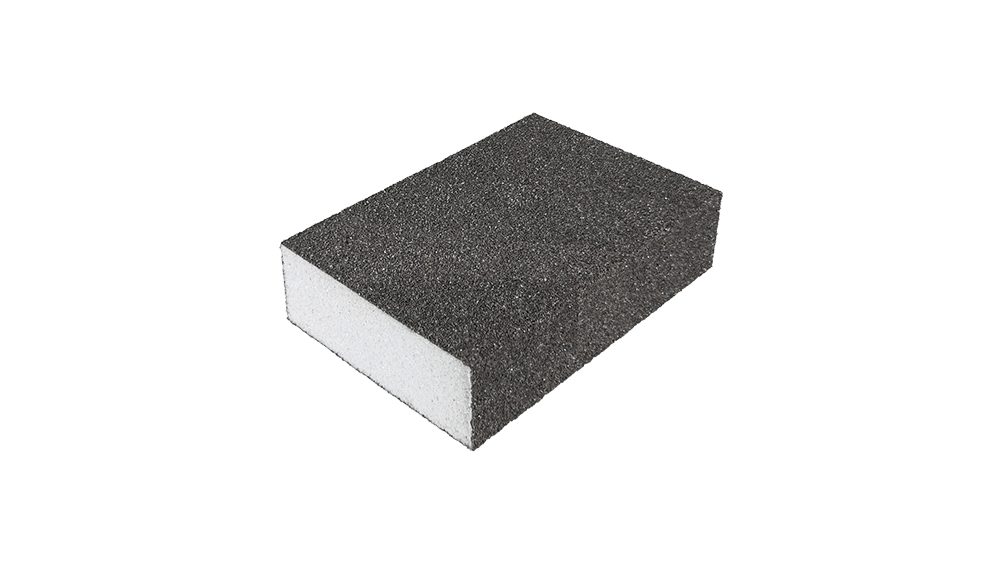

Elektróda Tisztító (Electrode fix | Grain 60 – Cikkszám: 298298): A ponthegesztési eredmények helyességének biztosításához elengedhetetlen a hegesztő kupakok tisztán tartása. Ez a csiszolóanyag hatékonyan távolítja el a szennyeződéseket.

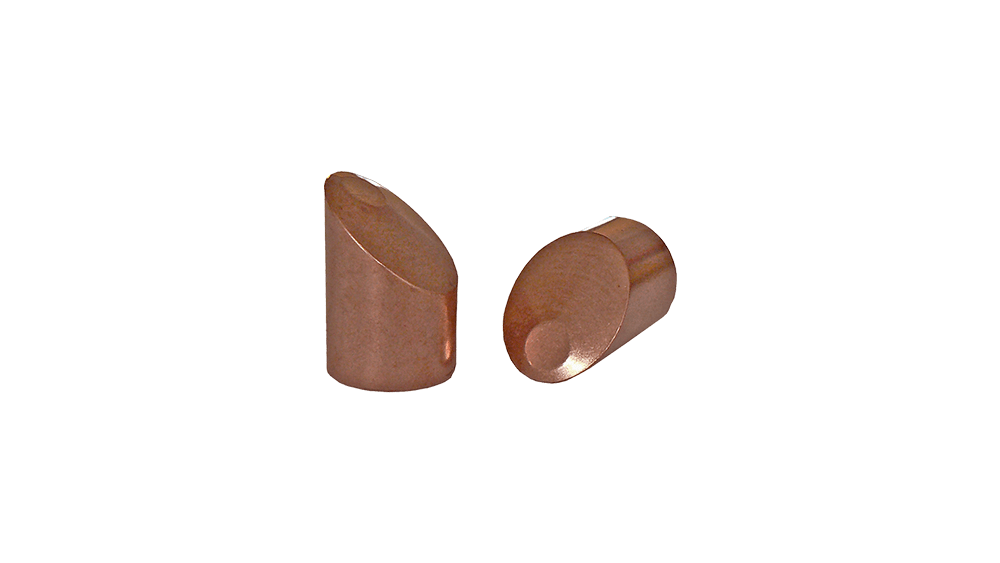

Elektróda Kupakok (Electrode caps | Ø 16 mm | Type D38° | PU: 6 pcs. – Cikkszám: 497105): Pótalkatrészként szolgáló D38° típusú, 16 mm átmérőjű, 24 mm hosszúságú elektróda kupakok, amelyek kompatibilisek a 9-es és 12-es elektróda készletekkel.
A különböző hegesztési feladatokhoz más geometriájú készletek is elérhetők:

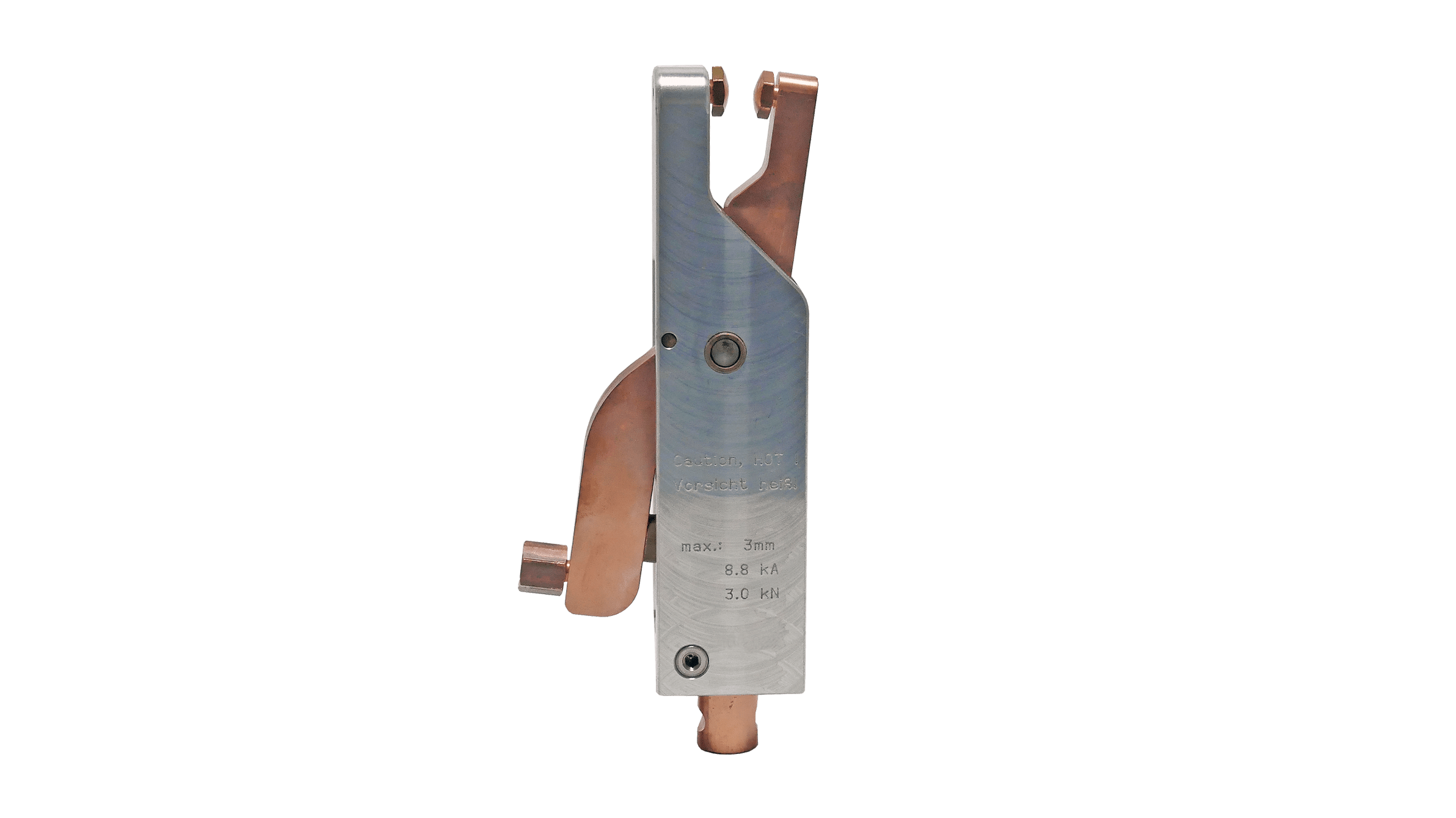

VAS 6545B/6 C-Kar Elektróda Rögzítés Billenővel (Cikkszám: 932015NG): Ez a rögzítés billenő mechanizmussal rendelkezik, és kifejezetten nagyon keskeny fémcsíkok hegesztésére alkalmas. A koncentrikus elektródák a hegesztési pontot középről kifelé tolva minden sarokba képesek behatolni.

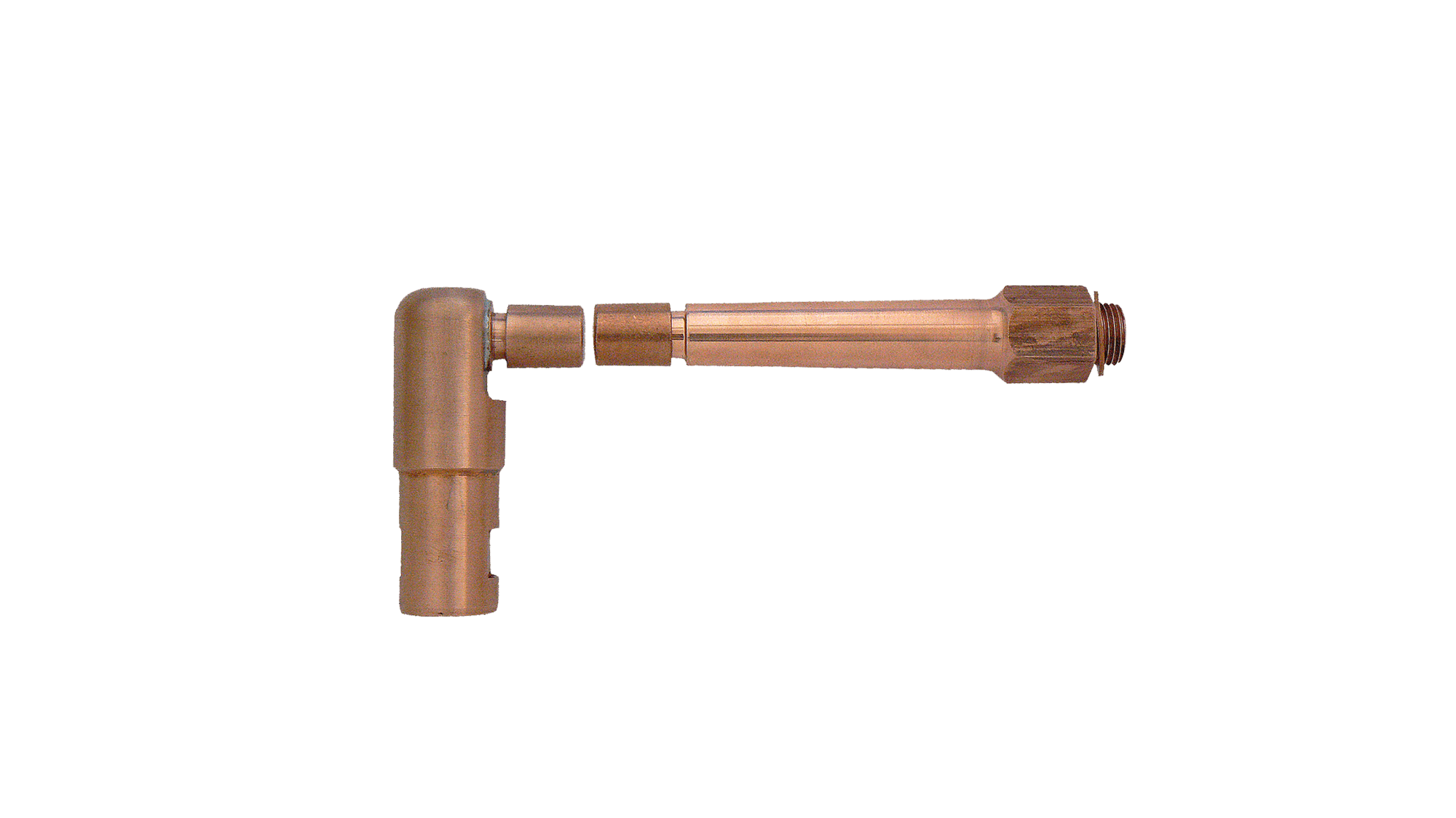

VAS 6545B/7 Elektróda Készlet No. 7 | 90° Szög (Cikkszám: 932016NG): Ez a készlet 90°-os szögben elhelyezkedő elemeket tartalmaz 16 mm-es kupakokkal, ideális egyenesebb vagy kevésbé szűk területekhez. Tartalmaz ívelt (149 mm) és rövid ívelt elektródákat.
VAS 6545B/9 Elektróda Készlet No. 11 | 90° Szög (Cikkszám: 932018NG): Szintén 90°-os szögű kialakítás, 16 mm-es kupakokkal, de eltérő hosszúságú elektródákkal (28 mm és 121 mm), amelyek a No. 11 készlethez tartoznak.
Ez az elektróda készlet a Wieländer+Schill professzionális hegesztéstechnológiai kínálatának része, és szorosan kapcsolódik a Volkswagen AG Műhelyfelszerelések szabványaihoz. Elsősorban karosszéria javító műhelyekben, márkaszervizekben és független szakemberek által használatos, akik a legmagasabb minőségi elvárásoknak kívánnak megfelelni az ellenállásos ponthegesztés terén.
Fontos megjegyzés: A termék elérhetősége hivatalos forgalmazókon vagy a helyi Volkswagen importőrön keresztül biztosított.
