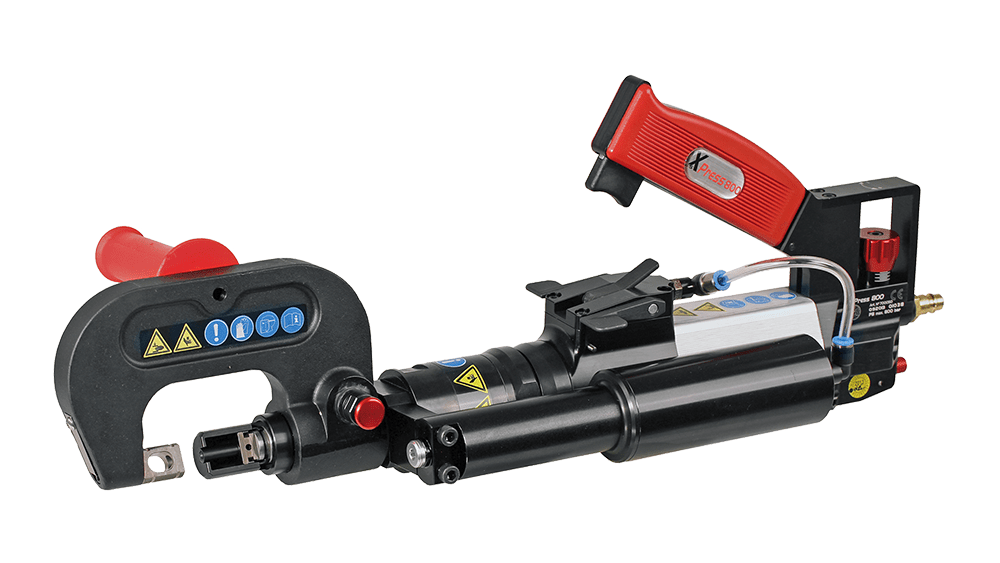

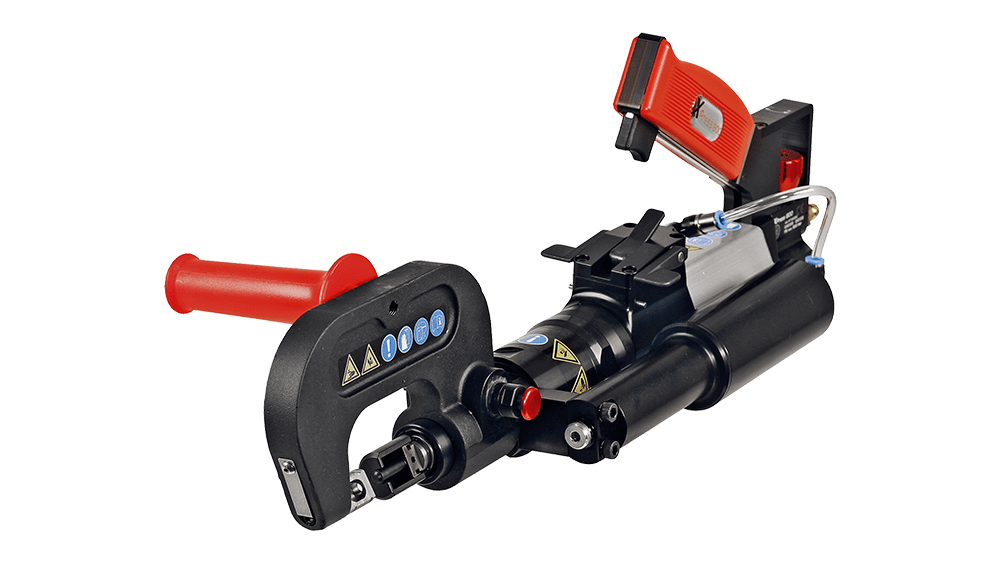

A Wielander + Schill XPress 800 PushPull alapkészlet MB 1 (Cikkszám: 700003) egy rendkívül sokoldalú és nagy teljesítményű moduláris szegecselőrendszer, amelyet kifejezetten a legkeményebb és ultrakemény szerkezeti elemek átfúrására, valamint különböző szegecselési és alakítási feladatok elvégzésére terveztek. A rendszer központi eleme az erő-támogató visszahúzó hengerrel ellátott PushPull technológia, amely garantálja a precíz és hatékony munkavégzést a járműjavítási és fémfeldolgozási szektorban.
Ez a készlet ideális választás azoknak a szakembereknek, akik megbízható megoldást keresnek a szegecselési folyamatok széles skálájához, beleértve a szegecsek be- és kiszerelését, valamint a visszadarabolási (backshaping) műveleteket.
Az XPress 800 PushPull rendszer a következő kritikus feladatok elvégzésére optimalizált:
Kemény és Ultrakemény Szerkezeti Elemek Átfúrása: Képes áttörni a legmagasabb szilárdságú fémanyagokat is.
Önfúró Szegecsek (Self Piercing Rivets – SPR) Kihúzása: Hatékony eltávolítási képesség.
Átfolyós Szegecsek (Flow Form Rivets) Beépítése: Precíz behelyezés a gyártói előírásoknak megfelelően.
Tömör Önfúró Szegecsek (Solid Self Piercing Rivets) Beépítése: Megbízható rögzítés.
Visszadarabolás (Backshaping): A szegecs fejének ellenoldali alakítása a tökéletes kötés érdekében.
Kalibrálás: A furatok vagy kötőelemek méretének finomhangolása.

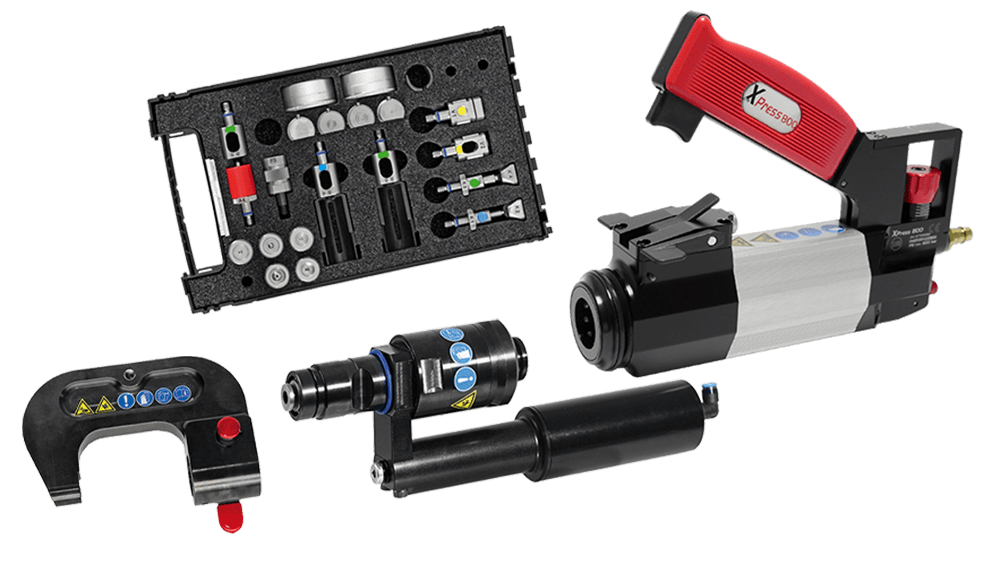

Az XPress 800 PushPull | alapkészlet MB 1 (700003) átfogó megoldást nyújt, amely azonnali munkába állást tesz lehetővé. A szállítási terjedelem a következő prémium komponenseket foglalja magában: | Cikkszám | Komponens | Leírás | | :— | :— | :— | | 700050 | XPress 800 PowerPack | A hidraulikus rendszer központi egysége. | | 700105 | PushPull PP 90 | A visszahúzó henger, amely a szükséges erőt biztosítja. | | S700070 | C-Kar GC 80/40 | Speciális C-alakú kar a munkadarabhoz való hozzáféréshez. | | 700205 | Szerszámosláda RS-07 | Mercedes-Benz specifikus szerszámtartó és kiegészítő tároló. | | 881341 | Fogantyú Fix Mágnesekhez & C-Karokhoz | Ergonomikus, piros színű fogantyú a könnyű kezelhetőségért. | | N/A | Transportkoffer | Robusztus hordtáska a biztonságos szállítás és tárolás érdekében. | | N/A | Kezelési Útmutató | Részletes használati és karbantartási utasítások. |
A rendszer kiváló mechanikai és hidraulikus paraméterekkel rendelkezik, amelyek biztosítják a nagy igénybevétel melletti megbízhatóságot.
| Paraméter | Érték | Egység | Megjegyzés |
|---|---|---|---|
| Maximális Nyomás (PB max) | 800 | bar | A hidraulikus rendszer maximális üzemi nyomása. |
| Erő | 5 / 90 | kN | Különböző funkciókhoz rendelt erőértékek (pl. visszahúzás / préselés). |
| Méretek (Hossz x Szélesség x Magasság) | 600 x 500 x 170 | mm | A fő egység fizikai kiterjedése. |
| Munkaablak (Work Window) | 80 x 40 | mm | A rendelkezésre álló tér a munkadarabhoz való hozzáféréshez. |
| Lökethossz (Stroke) | 16 | mm | A henger maximális lökete. |
| Maximális Olajmennyiség | 100 | cm³ | A hidraulikus rendszer olajtartályának kapacitása. |
| Üzemi Hőmérséklet | 5 – 50 | °C | A javasolt működési hőmérsékleti tartomány. |
| Zajszint (Hangnyomásszint) | 75 | dB(A) | Működés közbeni zajkibocsátás. |
| Vibráció | < 2,5 | m/s² | A munkavégzés során fellépő vibráció mértéke. |
| Súly | 13,340 | kg | A készlet teljes súlya. |
| Üzemi Nyomás (Levegő) | 6 | bar | A pneumatikus csatlakozáshoz szükséges nyomás. |
| Levegő Minőség | ISO 8573-1 | – | A sűrített levegőre vonatkozó minőségi szabvány. |
| Anyagösszetétel | Alu, Aluminium, Plastic, Steel, Műanyag | – | A főbb felhasznált anyagok. |

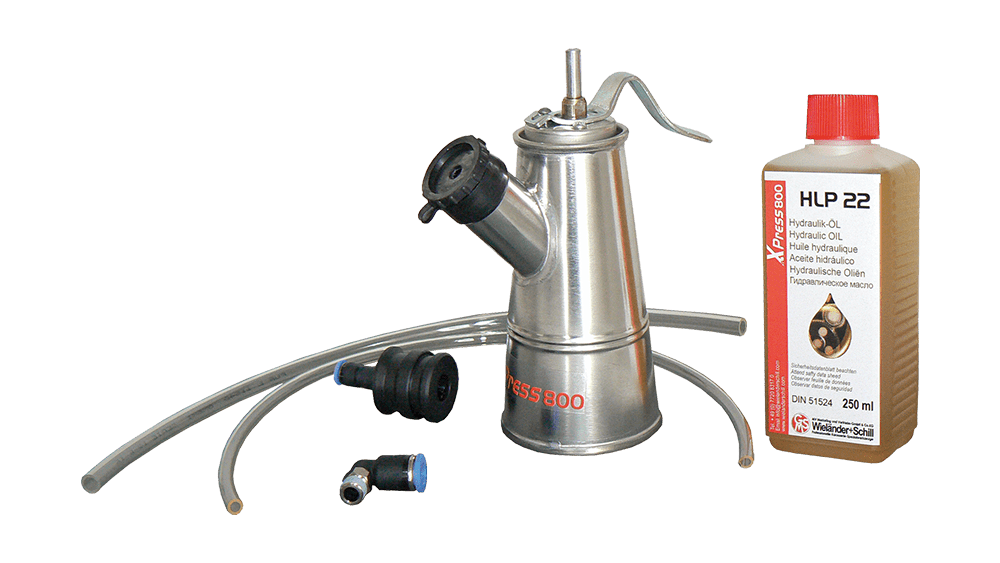

| Olaj Típus | HLP 22 | – | Ajánlott hidraulikaolaj. |
A PushPull rendszer a hagyományos hidraulikus rendszerekkel szemben jelentős előnyöket kínál, különösen a nehéz szerkezeti elemekkel való munka során:
Az XPress 800 rendszer teljes potenciáljának kihasználásához számos kiegészítő áll rendelkezésre, amelyek más típusú rögzítési feladatokat is lefednek:
Az XPress 800 PushPull alapkészlet MB 1 a Wielander + Schill professzionális szegecselési technológiájának csúcsát képviseli, amely garantálja a karosszéria javítási munkák pontosságát és tartósságát.
