A Wielander + Schill XPress 800 Teljes Készlet egy moduláris szegecselőrendszer, amelyet kifejezetten a legkeményebb és ultra-kemény szerkezeti elemek lyukasztására, valamint speciális rögzítési technológiákhoz fejlesztettek ki. Ez a professzionális megoldás ideális választás a járműjavítási és fémfeldolgozási szektorok számára, ahol nagy pontosságú és nagy erejű műveletekre van szükség. A készlet tartalmaz egy erőátvitelt támogató visszahúzó hengert, amely garantálja a precíz és kontrollált munkavégzést.
Az XPress 800 rendszer rendkívül sokoldalú, és számos kritikus karosszéria- és szerkezeti munkálathoz használható:
Kemény és Ultra-Kemény Szerkezeti Elemek Lyukasztása: Képes áttörni a modern gépjárművek nagy szilárdságú acél (HSS, UHSS) és alumínium szerkezeti elemeit.
Önbehatoló Szegecsek (SPR) Kihúzása: Hatékonyan eltávolítja a meglévő önbehatoló szegecseket anélkül, hogy károsítaná a környező anyagot.
Átfolyós Szegecsek (Flow Form Rivets) Beépítése: Lehetővé teszi a speciális, nagy szilárdságú átfolyós szegecsek szakszerű behelyezését.
Öntött Szegecsek (Blind Rivets) Beépítése: Különböző típusú öntött szegecsek precíz rögzítése.
Öntött Szegecsanyák (Blind Rivet Nuts) Beépítése: Speciális adapterrel biztosítja az öntött szegecsanyák szakszerű telepítését.
Visszaformázás (Backshaping): A szerkezeti elemek helyreállításához szükséges visszanyomásos műveletek elvégzése.
Kalibrálás: A csatlakozási pontok méretének és illeszkedésének finomhangolása.
Az XPress 800 Teljes Készlet a legmagasabb minőségi és teljesítménybeli elvárásoknak is megfelel. Az alábbi táblázat részletezi a rendszer kulcsfontosságú paramétereit:
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Cikkszám | 932327 | A teljes GM specifikációjú készlet azonosítója. |
| Erő (Nyomóerő) | 25 – 80 kN | A hidraulikus rendszer által kifejtett maximális erőtartomány. |
| Üzemi Nyomás | 6 bar | A pneumatikus rendszer optimális működési nyomása. |
| Hosszúság × Szélesség × Magasság | 600 x 500 x 400 mm | A fő szállítódoboz méretei. |
| Súly | 39,1 kg | A teljes készlet súlya (szállítási állapotban). |
| Anyagok | Alu, Aluminium, Plastic, Steel, kunststoff | A komponensek gyártásához felhasznált anyagok. |
| Felületkezelés (Coating) | Barnított (burnished) | A fém alkatrészek korrózióvédelme és tartóssága érdekében. |
| Zajszint (Sound pressure level) | 75 dB(A) | Működés közbeni átlagos hangnyomásszint. |
| Levegőminőség (Air quality) | ISO 8573-1 | Megfelel a sűrített levegő minőségére vonatkozó szabványnak. |
| Megfelelőségi Jelölés | 2006/42/EC szerint | Megfelel az EU gépirányelvnek. |
A 932327 cikkszámú XPress 800 Teljes Készlet egy átfogó, azonnal használatra kész csomag, amely minden szükséges főelemet és kiegészítőt tartalmaz a fent említett feladatok elvégzéséhez.
Fő Komponensek:
700050 PowerPack | XPress 800: A hidraulikus egység, amely a szükséges erőt biztosítja a műveletekhez.
700105 PushPull PP 90 | Visszahúzó Henger: A precíz erőátvitelt és visszahúzást végző hidraulikus henger.
700100 BR 20 Öntött Szegecs Adapter: Adapter a kisebb átmérőjű öntött szegecsek beépítéséhez.
700112 BR 80 Öntött Szegecs Adapter: Nagyobb teherbírású adapter a BR 80 típusú szegecsekhez.
700113 Kiegészítő a BR 80-hoz | 90 mm: Meghosszabbítás a BR 80 adapterhez, amely mélyebben fekvő pontok elérését teszi lehetővé.
700110 BRN 50 Öntött Szegecsanya Adapter: Speciális egység öntött szegecsanyák (menetes betétek) beépítésére.
700070 C-Kar GC 80/40: Egy darab C-kar a szerszámok rögzítéséhez és a munkadarab megtámasztásához.
700080 C-Karok | 4 darabos készlet tokkal: További C-karok különböző geometriájú munkákhoz, praktikus tároló tokban.
700208 Szerszámos Ládika RS-10 | GM: Tároló doboz az RS-10 típusú szerszámokhoz, GM specifikációval.
700201 Szerszámos Ládika RS-04 | BRN: Tároló doboz a BRN (szegecsanya) adapterekhez.
881341 Fogantyú Fix Mágnesekhez és C-Karokhoz | piros: Ergonomikus fogantyú a rögzítő elemek kezeléséhez.

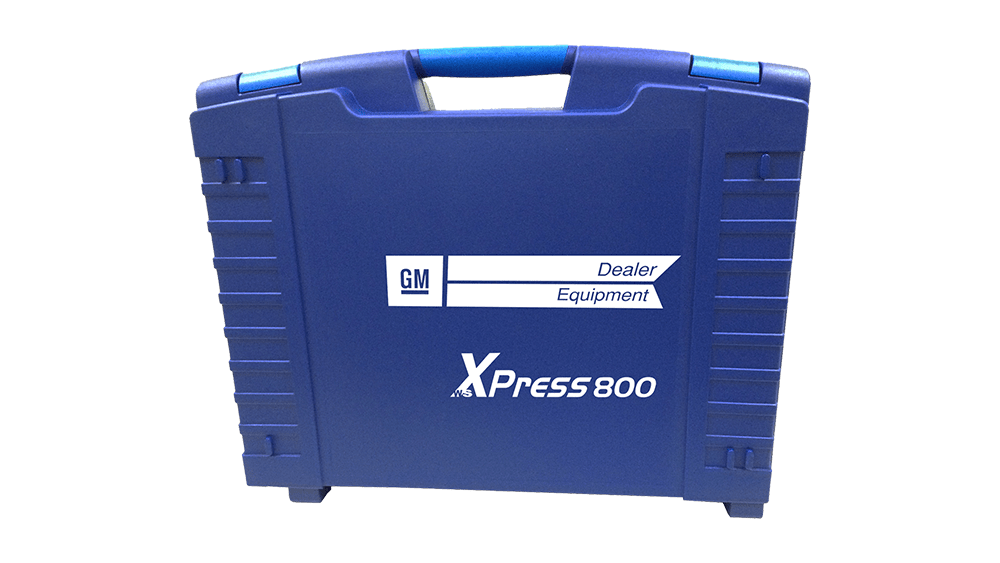

1 x Transport Case: Robusztus hordtáska a teljes rendszer biztonságos szállításához és tárolásához.
1 x Használati Útmutató: Részletes leírás a telepítéshez, üzemeltetéshez és karbantartáshoz.
A maximális hatékonyság és a karbantartás érdekében a következő kiegészítők állnak rendelkezésre (külön megvásárolhatók):

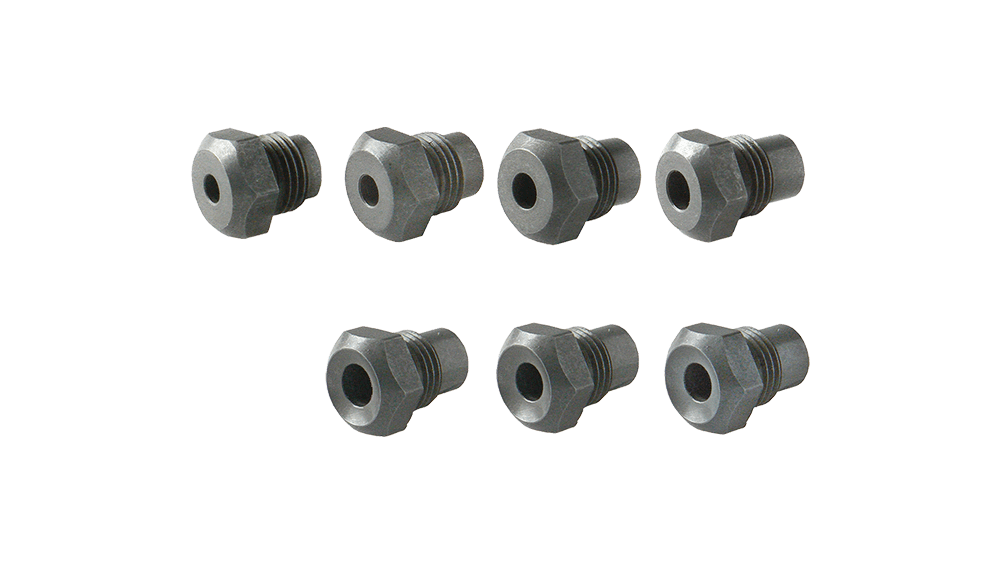

Ez a készlet szabványos szájdarabokat tartalmaz a BR 50 öntött szegecs adapterrel történő szegecseléshez.
Tartalma:
700518 Szájdarab 3,2A
700519 Szájdarab 3,6A
700520 Szájdarab 4,0A
700521 Szájdarab 4,5A
700522 Szájdarab 4,8B
700523 Szájdarab 4,5B
700359 Szájdarab 5,1B

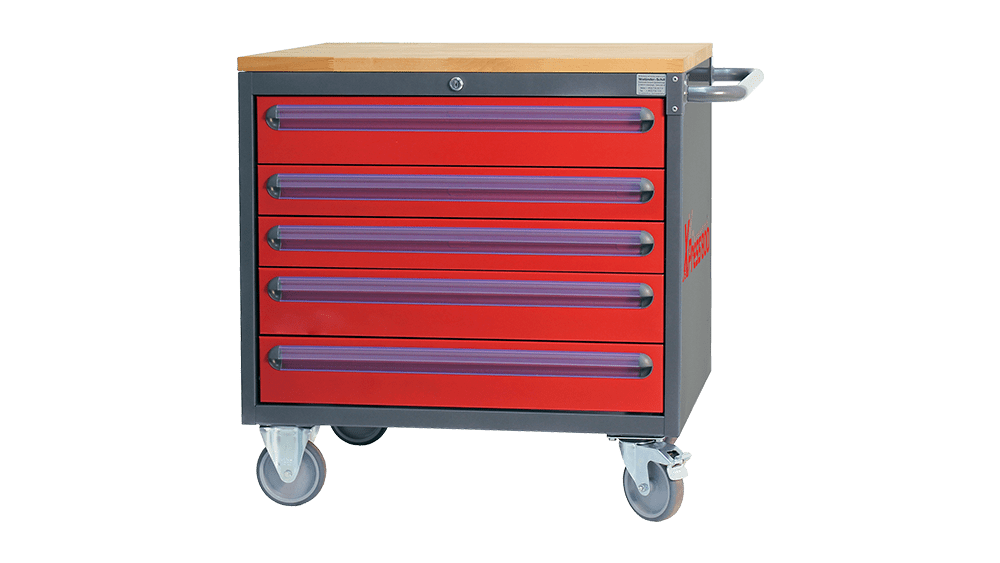

Mobil kocsi fékekkel, kifejezetten az XSeries rendszerek tárolására.
Jellemzők:
Bükkfa munkalap, 25 mm vastag.
Teljesen kihúzható fiókok lágy záródással (soft-closing).
Részben integrált fogantyúk.
2 fix és 2 forgó görgő a könnyű manőverezhetőségért.

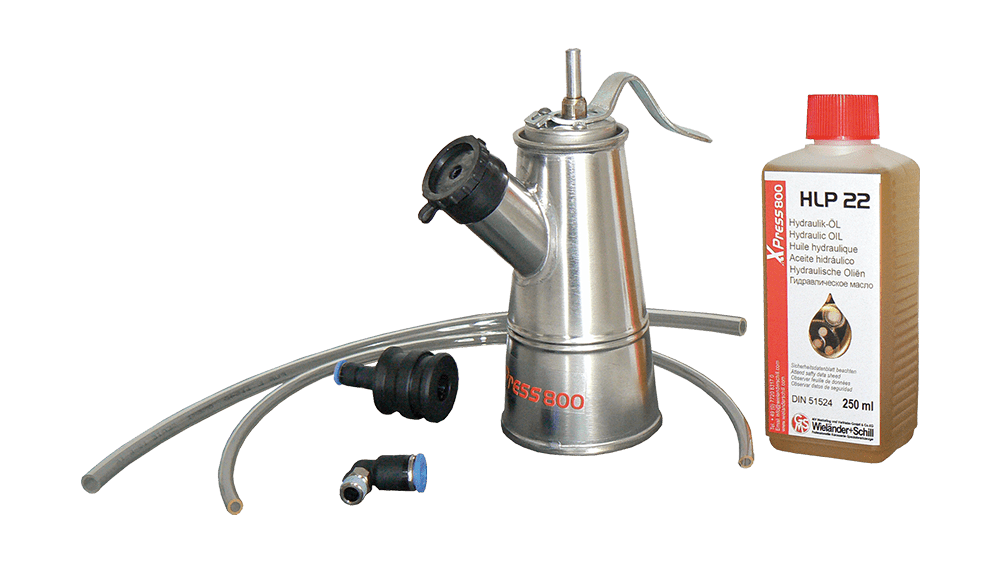

Ez a készlet az XPress 800 PowerPack hidraulikus rendszerének szakszerű légtelenítéséhez és feltöltéséhez szükséges eszközöket tartalmazza.
Tartalma:
700933 Speciális olajpumpa | 250 ml
700946 Csatlakozó
700582 Adapter
700934 Tömlő | Ø 6 × 4 mm | 700 mm
700935 Tömlő | Ø 8 × 6 mm | 500 mm
700102 Hidraulikaolaj HLP 22 | 250 ml

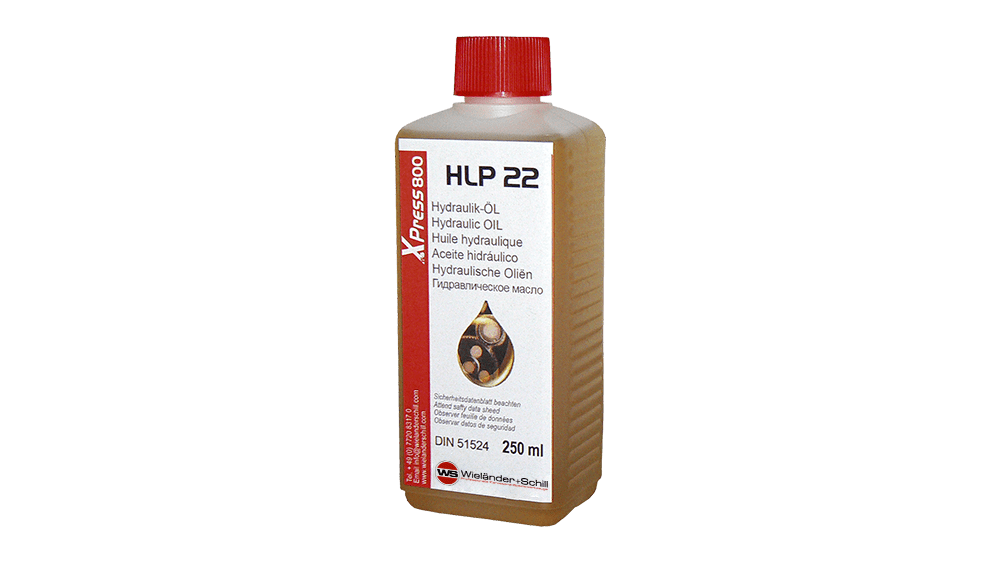

Speciális hidraulikaolaj, amelyet a Powerpack, a Szegecsadapterek és a PushPull modulok szervizeléséhez és karbantartásához fejlesztettek ki.

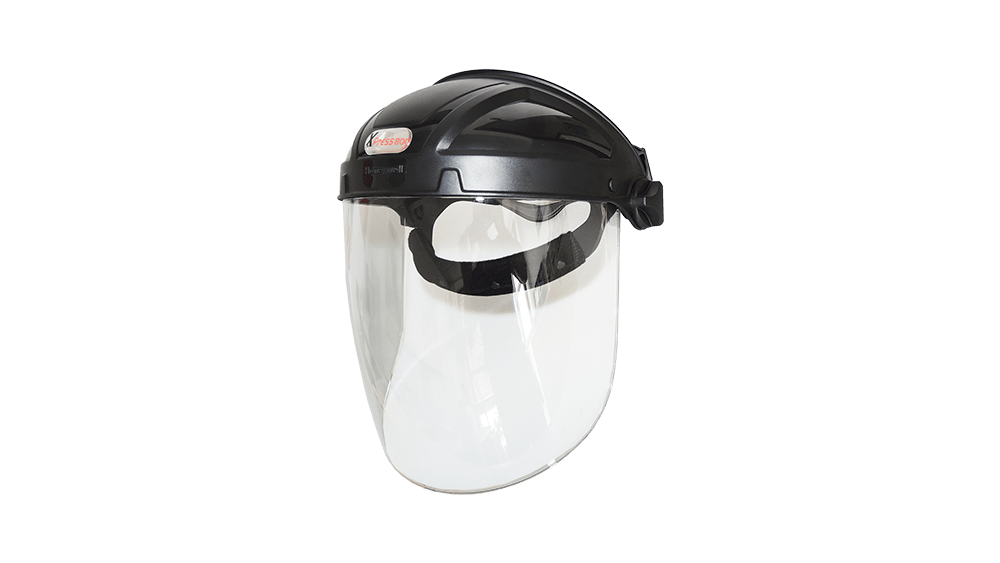

A „ProtectShield” arcvédő pajzs megfelel az EN166 biztonsági szabványoknak, optimális védelmet nyújtva.
Jellemzők:
Polikarbonát plexi a tiszta látásért és ütésállóságért.
Szabadalmaztatott plexi rögzítés a stabil fixálásért.
Lélegző fejpánt a fokozott kényelemért.
Széles látómező a jobb körkörös láthatóságért.
A fejkörfogat gyorsan és egyszerűen állítható, a beállító gombok kesztyűben is kezelhetők.

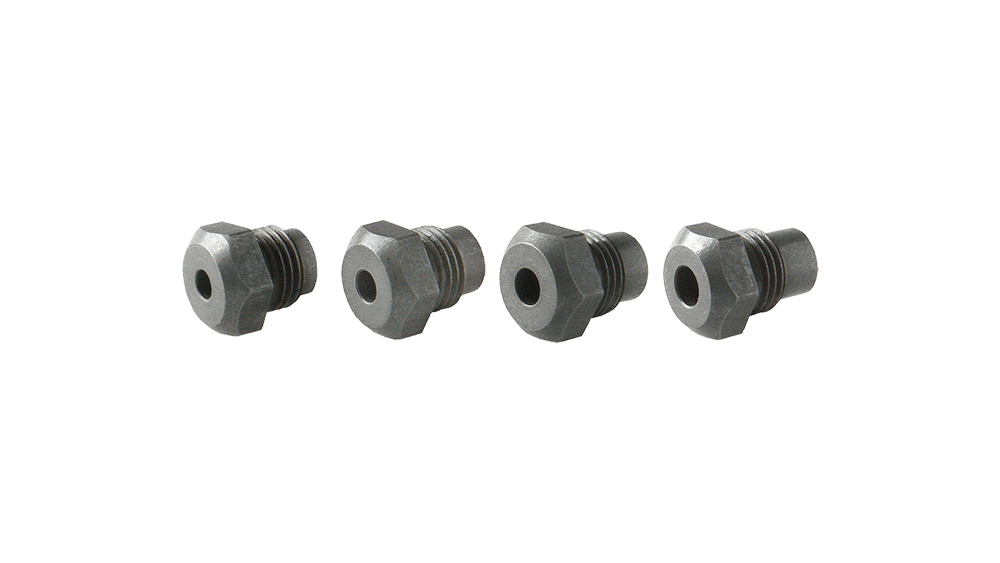

Szabványos szájdarabok a BR 20 öntött szegecs adapterrel történő szegecseléshez.
Tartalma:
700518 Szájdarab 3,2A
700519 Szájdarab 3,6A
700520 Szájdarab 4,0A
700521 Szájdarab 4,5A
Az XPress 800 Teljes Készlet a Wielander + Schill OEM ajánlásainak része, biztosítva, hogy a General Motors járművek javításához szükséges eszközök megfeleljenek a legszigorúbb gyártói előírásoknak. A moduláris felépítés és a széles tartozékkínálat garantálja, hogy a műhelyek rugalmasan reagálhassanak a legkülönfélébb javítási kihívásokra.
