BPCTH Series Truck Weighing Systems: Flexibility and Robustness for Precise Measurement
A BPCTH sorozatú hídmérlegek a legmagasabb szintű rugalmasságot és alkalmazkodóképességet kínálják a legkülönfélébb telepítési igényekhez és felhasználási körülményekhez. Különböző modelljeink széles választéka biztosítja, hogy minden ügyfél megtalálja az optimális megoldást, legyen szó akár föld feletti vagy aknába süllyesztett telepítésről. Célunk, hogy a mérlegrendszerek ne csak megfeleljenek, hanem meghaladják a felhasználói elvárásokat a tartósság és a pontosság terén.
Main Features and Design
During the design of the BPCTH systems, special attention was paid to long-term, heavy-duty operation.

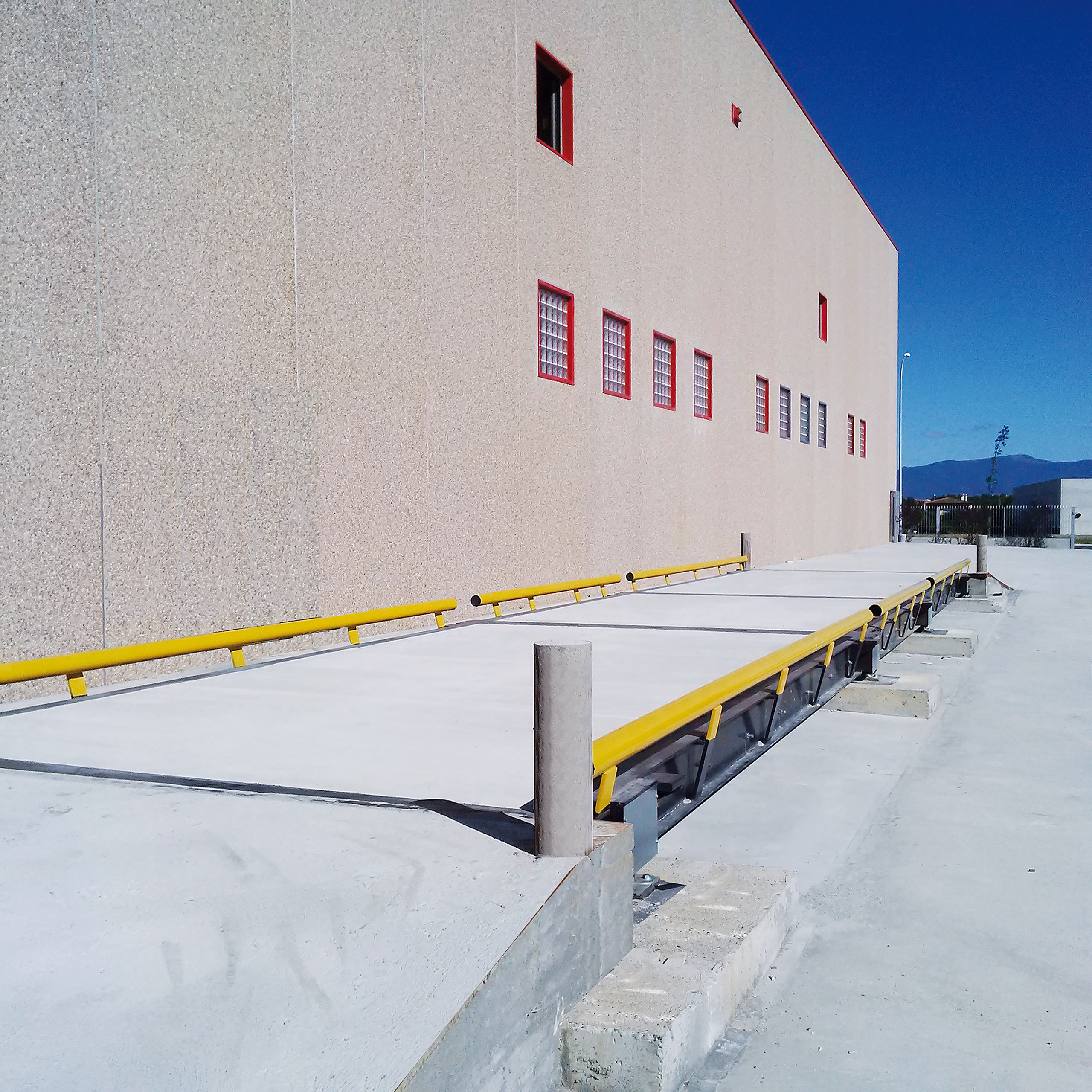

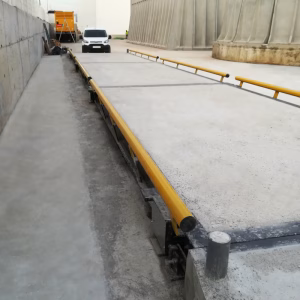

BPCTH Föld Feletti Kivitel
This robust design features an extremely durable deck plate, guaranteeing continuous use and the ability to withstand heavy loads. The advantage of on-ground installation is faster commissioning and easier access for maintenance.

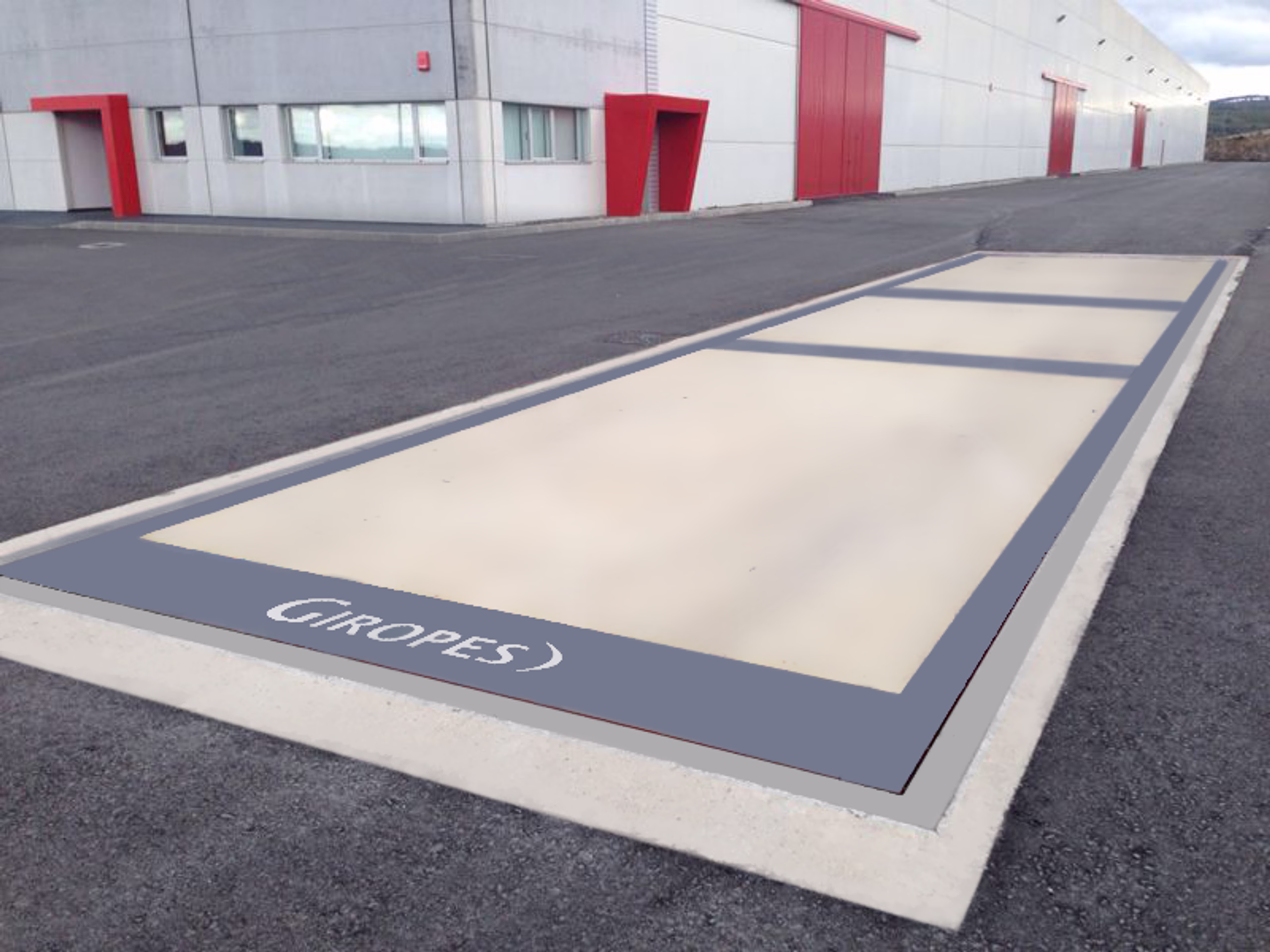

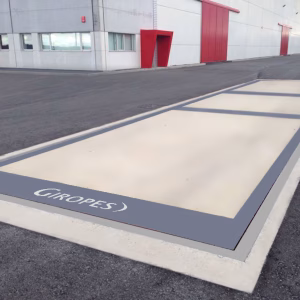

BPCTH Aknába Süllyesztett Kivitel
Az aknába süllyesztett változatnál a mérleglap opcióként választható, így az ügyfél dönthet arról, hogy a telepítés során eltávolítja-e a lemezt, vagy meghagyja azt. Ez a rugalmasság segíti az optimális integrációt a meglévő infrastruktúrába.
BPCTH-LW New Model
This new model was created by optimizing the deck plate design, specifically optimized for weighing smaller vehicles, thus offering a resource-efficient solution.
Testre szabhatóság és Kiegészítők
Tailoring BPCTH weighing systems to unique requirements is crucial. A wide range of accessories allows for the complete customization of the product to achieve the most optimal result.
Hídmérleg Fejlécek
The headers, made from IPE profiles, must be fixed at the entrance and exit of the weighbridge. These structures serve as formwork for ramps made of concrete or other materials, ensuring a smooth transition onto the weighing surface.

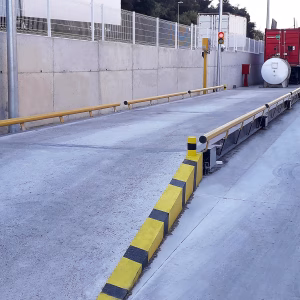

Vezetősínek
These removable, pipe-shaped barriers are ideal for flush-surface on-ground scales. Their function is the precise centering of commercial vehicles on the weighing track during measurement.
Peremkeretek
A peremkeretek alaplemezes talpakkal ellátott szögelemek, amelyek lezárják a föld feletti vagy aknába süllyesztett mérlegek árkának peremét, biztosítva a szerkezet stabilitását és esztétikus befejezését.
Galvanized Version
The galvanized surface treatment significantly increases corrosion resistance, simplifying maintenance and significantly extending the life of the scale, especially in outdoor or wet environments.
Fém Rámpák
These ramps ensure the comfortable and safe ascent of vehicles onto the weighing area, both during entry and exit.

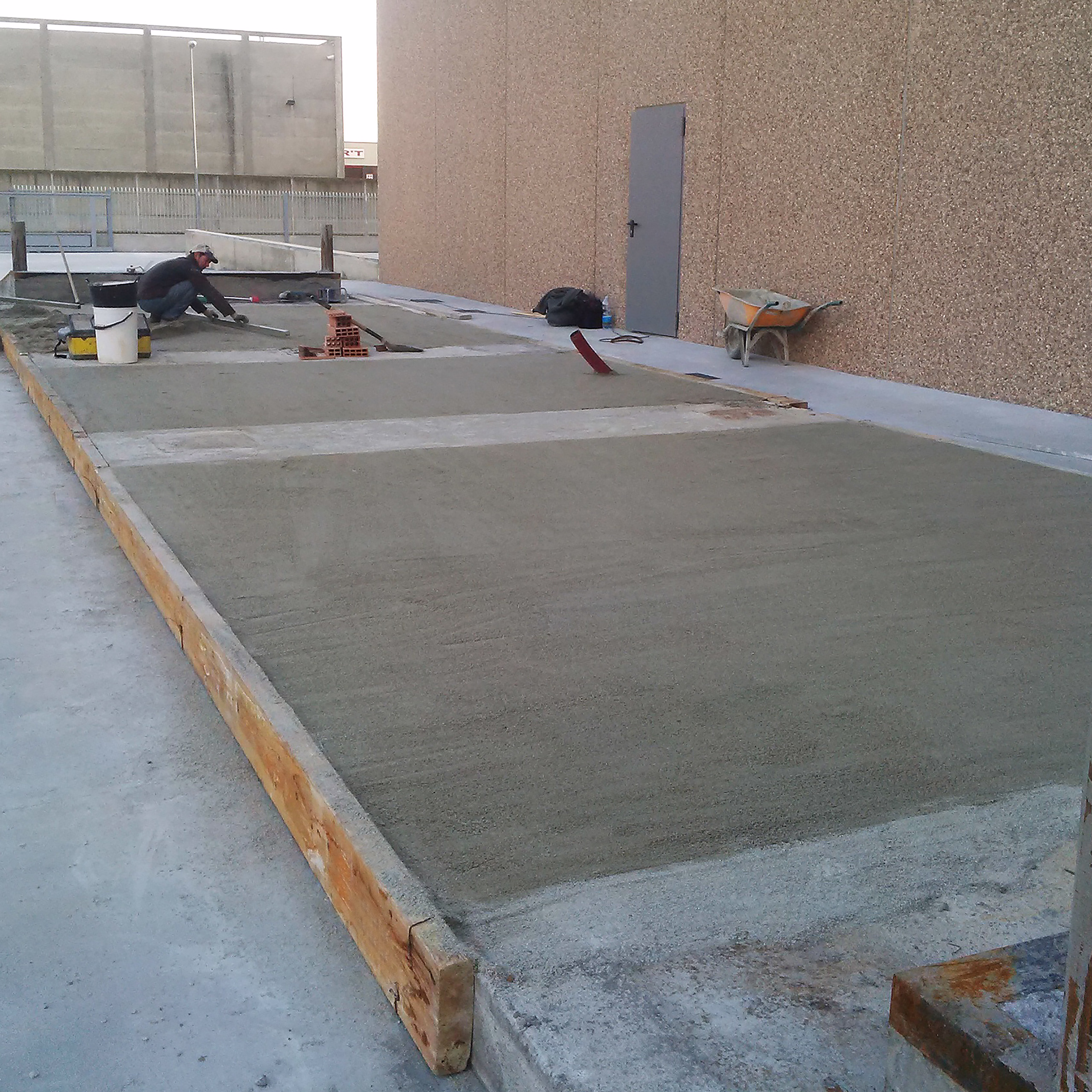

Mérőfülkék
The careful engineering design of the foundation required for the installation of the weighbridge cubicles enables the installation of weighbridges even in sub-optimal soil conditions. This design guarantees proper compression of the cells, resulting in precise and effective measurement.
Technical Data and Capacities
The BPCTH series is capable of satisfying the most diverse load capacity and size requirements. The measurement accuracy is ensured by high-quality
12G8R type load cells ensure.
General Technical Parameters
| Parameter |
Value |
Note |
| Width |
3.3 meters |
Standard width |
| Length Range |
from 6 meters to 18 meters |
Varies depending on the model |
| Installation Methods |
Föld feletti vagy Aknába süllyesztett |
Flexible installation options |
| Additional Option |
Galvanized surface treatment |
Available depending on the model |
Capacity and Dimension Table
A következő táblázatok részletezik a különböző teherbírási kategóriákhoz tartozó hosszt, valamint a két fő telepítési mód magasságát (mm -ben).
30 t and 60 t Capacity Models
| Capacity (t) |
Length (m) |
Width (m) |
Height On-Ground (mm) |
Height Pit Mounted (mm) |
| 30 |
6 |
3,3 |
340 |
360 |
| 30 |
8 |
3,3 |
340 |
360 |
| 30 |
10 |
3,3 |
340 |
360 |
| 60 |
12 |
3,3 |
340 |
360 |
| 60 |
14 |
3,3 |
340 |
360 |
| 60 |
16 |
3,3 |
340 |
360 |
| 60 |
18 |
3,3 |
340 |
360 |
80 t and 100 t Capacity Models
| Capacity (t) |
Length (m) |
Width (m) |
Height On-Ground (mm) |
Height Pit Mounted (mm) |
| 80 |
14 |
3,3 |
370 |
370 |
| 80 |
16 |
3,3 |
370 |
370 |
| 80 |
18 |
3,3 |
370 |
370 |
| 100 |
14 |
3,3 |
400 |
400 |
| 100 |
16 |
3,3 |
400 |
400 |
| 100 |
18 |
3,3 |
400 |
400 |
Installation Options
The installation of BPCTH scales can occur in two main ways, both requiring careful planning for maximum accuracy:
- Aknába Süllyesztett Telepítés: Ideal solution when the scale needs to be completely flush with the ground level. Proper foundation ensures the optimal operation of the load cells.
- Föld Feletti Telepítés: Enables a faster installation process, ensuring vehicle access onto the weighing surface with the help of ramps.
A BPCTH sorozat a tartósság, a testre szabhatóság és a precíz mérés tökéletes ötvözetét kínálja bármilyen ipari vagy kereskedelmi alkalmazáshoz.
