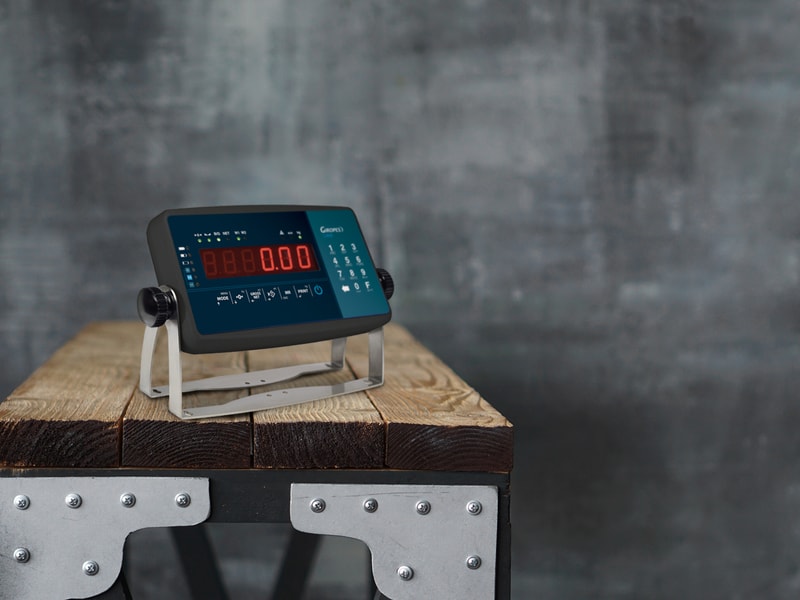

GI410 LED ABS Weight Indicator – Robust, Versatile Solution for Industrial Weighing
The GI410 series weight indicators offer a robust, field-ready solution equipped with a numeric keypad and a high-contrast LED display. The ABS housing and optional IP65 protection guarantee reliable operation even in the harshest industrial environments. This instrument is not just a simple display, but a complex measurement and control center that supports production processes with numerous advanced functions.
Key Features and Advantages
The GI410 indicator offers several functions that significantly increase measurement accuracy and production efficiency:
1. Ellenőrző Mérés Funkció
Ez a funkció automatikusan megjelenít akár 4 beállított határértéket: 2 felső és 2 alsó. Az „OK” zónán belül további két al-tartományt (Min OK és Max OK) definiálhatunk, ami rendkívül finom minőség-ellenőrzést tesz lehetővé.
2. Automatikus Mértékegység-Beállítás
A rendszer képes automatikusan nullázni a különböző súlyú konténerek (pl.: raklapok, dobozok) súlyát. A mérés automatikusan elindul, amint a cél súlyt elérik, optimalizálva a folyamatos súlyellenőrzést.
3. Kivételi Monitoring
Allows tracking the weight removed from the measuring instrument. The GI410 display accurately shows whether the required amount of material has been removed, or if the desired value has been exceeded/missed.
4. Raklap Mérés
Ez a funkció lehetővé teszi egy sor súlyérték kumulatív rögzítését minden egyes raklaphoz. A rendszer automatikusan rögzíti az egyes raklapok mértéksúlyát (tára), így pontos nettó tömeg nyilvántartás vezethető, amelyből végösszeg számítható.
5. Darabszámlálás
A felhasználó a platformra helyezett darabok számát ellenőrizheti az előre beállított egységnyi átlagos súly alapján. Ez ideális megoldás nagy mennyiségű azonos súlyú alkatrész gyors számlálásához.
6. Totalizálás
This function allows the summation of weights accumulated in memory, as well as the display of the total count of measured items.
7. Limit Value Relay Function (Optional)
A GI400/GI410 jelzők képesek egy indító súly és 3 további határérték automatikus kezelésére. Ezek a határértékek 4 relét aktiválnak súlyregiszterek alapján, lehetővé téve a folyamatok automatikus vezérlését (pl.: töltés leállítása, jelzés).
8. Dosing Relay Function (Optional)
The device is suitable for automatically dosing one product at two speeds, or dosing two products at one speed, including discharge. A programmable discharge zone can also be defined where the user can set the completion of dosing.
9. Ismétlő Funkció
Displaying the weight value is possible up to a distance of 16 meters via RS232 output. An optional RS485 output is also available, which can transmit the signal up to a distance of 1200 meters (RS485 option is required on both devices).
Software Support and Configuration
The GI410/GI400 family has a complete software ecosystem to optimize performance:
GISCALE Pro (For Production Lines)
This software serves to manage and control all weighing stations on the entire production line.
- Production and productivity control.
- Productivity summaries by operator, scale, measurement, etc.
- Továbbfejlesztett ellenőrző mód tartományok a hatékonyabb ellenőrzéshez.
- Data import/export and configurable reports.
GISCALE One (For Single Indicator)
Ingyenesen telepíthető, gyors és intuitív felületű szoftver. Etherneten és RS232 -n keresztül csatlakozik a kijelzőkhöz.
- Production and productivity control.
- Productivity summaries by operator, scale, completed measurements.
- Továbbfejlesztett ellenőrző mód tartományok.
Configuration and Update Tools
- Konfigurációs Eszközök: Enables configuration and parameterization of the GI400-GI410 family indicators. The software allows customizing the header section of the documents.
- Szoftverfrissítési Eszközök: Enables firmware updates without needing to return the instrument to the factory. The latest GiScale software is quickly and easily available.
Technical Specifications – GI410 LED ABS
| Characteristic |
Spezification |
| Display |
High visibility, 6-digit, 25 mm high red LED |
| Keyboard |
Integrated numeric keypad |
| Housing |
Robust ABS housing |

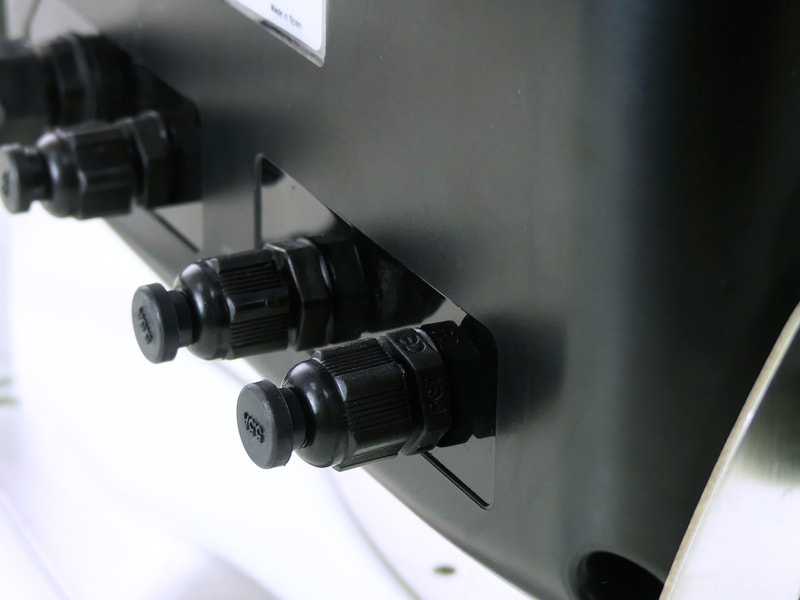

| Protection |
Optional IP54 or IP65 |

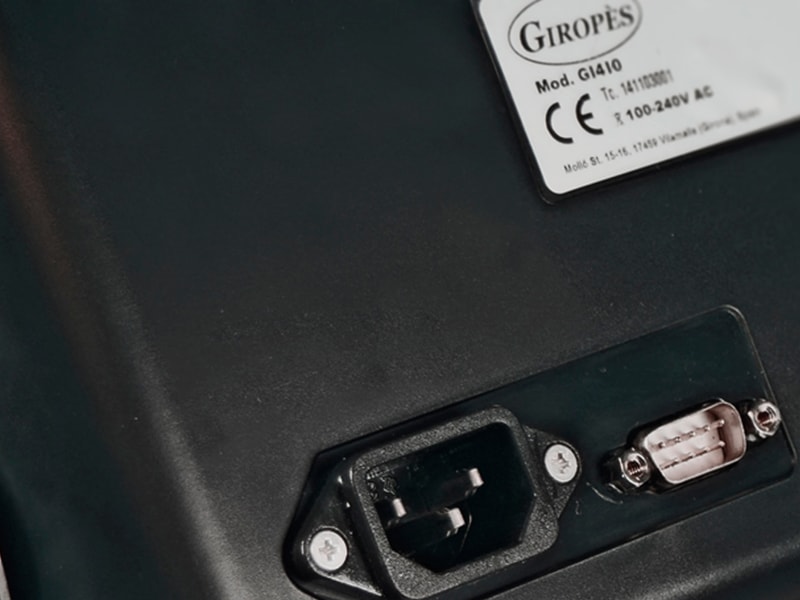

| Communication |
2 built-in RS232 outputs |
| Load Cell Compatibility |
Impedance: between 25 Ω and 1100 Ω |
| Metrological Class |
Class III and IIII, up to 6,000 verification divisions |
| Ellenőrző Funkció |
Automatic limit value display configurable with zones |
| Certificate Customization |
Via software, with up to 8 pre-defined formats |
| Supported Languages |
Spanish, French, Portuguese, Italian, English |
| Temperature Range |
Between -10°C and +40°C |
| Minimum Input Voltage (for Check Step) |
0.3 µV |
| Supported Units |
Selectable: kg |
| Clock and Calendar |
Built-in |
| Tápellátás |
110-230 VAC, 50/60 Hz; 12V DC (for optional IP54 indicators) |
| Accessory Support |
Tilting wall mount (optional) |
Optional Accessories
The flexibility of the GI410 system is further increased by the optional accessories:
- Internal Battery: 7.4V 2.6Ah Li-ion technology (with external charger).
- RS485 Output: For long-distance signal transmission.
- Analog Output Card: 4/20mA accessory card.
- Relay Card: 4 input / 4 relay accessory card (with IP54-IP65 protection).
- Communication Cards: Ethernet vagy Wi-fi csatlakozási lehetőségek.
- ALIBI/DSD Memory Card: For data security and logging purposes.
The GI410 LED ABS weight indicator is the ideal choice for all industrial applications requiring reliable, high-precision measurement, advanced functions, and a robust design. Through software integration, measurement data can be fully managed and analyzed.
