GI410 LCD ABS

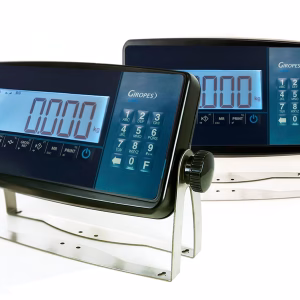

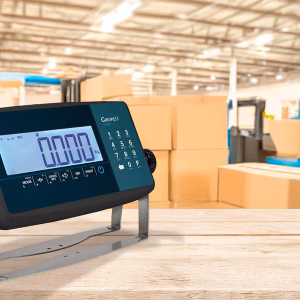

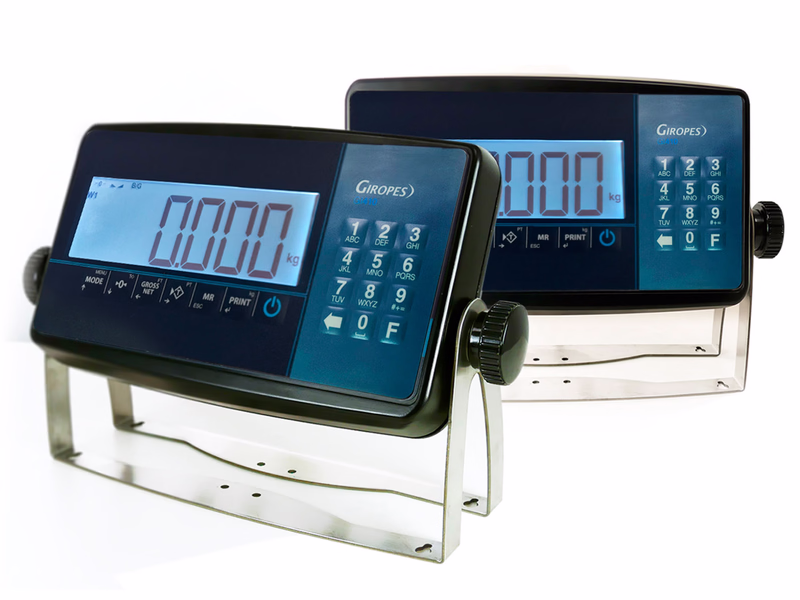

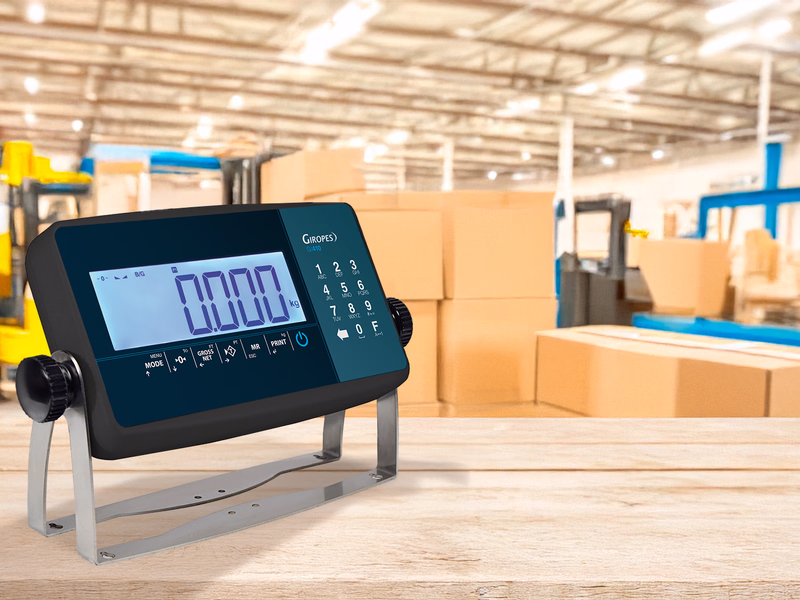

GI410 LCD ABS Weighing Indicator – Robust, Versatile, and Intelligent Solution

A GI410 sorozatú digitális mérlegkijelzők kiválóan alkalmasak minden terepen történő alkalmazásra, ahol megbízható, numerikus kijelzésre és fejlett mérési funkciókra van szükség. A robusztus ABS ház és a nagyméretű, numerikus billentyűzettel kiegészített LCD kijelző garantálja a tartósságot és a könnyű kezelhetőséget a legigényesebb ipari környezetekben is. A GI410 kijelzők nem csupán súlyt jelenítenek meg; számos beépített funkcióval támogatják a termelékenységet, a minőség-ellenőrzést és az adatkezelést.

Key Features and Functions

The GI410 series offers several special functions beyond traditional weight display that optimize weighing processes:

1. Ellenőrző Mérés

This function allows for automatic verification of weights based on preset limit values.

• Four Limits: Két felső és két alsó határérték automatikus megjelenítése.
• OK Zone Fine-Tuning: Az „OK” zónán belül további két al-tartomány (Min OK és Max OK) definiálható a még szigorúbb minőség-ellenőrzés érdekében.
• Visual Feedback: Az ellenőrző funkció aktiválásakor a kijelző színe megváltozik, azonnali vizuális visszajelzést adva a súly státuszáról.

2. Automatikus Bruttó/Nettó Mérés

This combined function significantly speeds up processes, especially for pallet or box weighing:

• A rendszer automatikusan elvégzi a konténerek (pl.: raklapok, dobozok) súlyának kivonását (tárazását), még akkor is, ha azok súlya eltérő.
• Weighing starts automatically once the target weight is reached, ensuring accurate net weight measurement.

3. Kivételi Súly Monitorozás

Ez a funkció segít nyomon követni a mérőeszközről eltávolított anyag mennyiségét. A kijelző jelzi, hogy a szükséges mennyiség került-e eltávolításra.

4. Raklap Súlykezelés

Ideal for logistics and warehouse environments:

• Enables cumulative logging of pallet weights.
• Minden egyes raklap táraértékének automatikus rögzítése biztosítja a pontos nettó súlyt, amely alapján a nettó összsúly számítható.

5. Darabszámlálás

A funkció lehetővé teszi a darabszám meghatározását a platformra helyezett tételek alapján, egy korábban beállított egységnyi átlagos súly segítségével.

6. Összegzés

This function allows for the summation of weights accumulated in memory, as well as the display of the count of weighed items.

7. Limit Value Relay Function (Optional)

A GI400/GI410 kijelzők képesek akár egy indító súly és 3 további határérték automatikus kezelésére. Ezek a regiszterek 4 relét aktiválnak súlyértékek alapján, lehetővé téve a folyamatok automatizálását (pl.: töltés leállítása, jelzés).

8. Dosing Relay Function (Optional)

The equipment is suitable for automatic feeding of one product at two speeds, or two products at one speed, complemented by emptying. A programmable emptying zone is available where the user can define the completion of the dosing.

9. Ismétlő Funkció

A kijelzett súlyadatok továbbíthatók egy külső kijelzőre:

• RS232: Up to a distance of 16 meters.
• RS485 (Optional): Up to a distance of 1200 meters (required on both devices).

Software Integration and Configuration

The GI410/GI400 family can be fully integrated into the manufacturer's software ecosystem:

GISCALE Pro (Production Line Software)

This software allows for fast and simple configuration and control, ideal for production environments.

• Connection: Több kijelző csatlakoztatható Etherneten és RS232 -n keresztül.
• Productivity Control: Detailed summaries can be created based on operators, scales, and completed weighings.
• Ellenőrző Mód: Advanced ranges for more effective checking.
• Data Handling: Configurable reports, data import and export.

GISCALE One (Single Display Software)

Egy ingyenes, könnyen telepíthető szoftver intuitív interfésszel, amely Etherneten és RS232 -n keresztül csatlakozik a kijelzőkhöz.

• Production and productivity control.
• Summary by operators, scales, and completed weighings.

Configuration and Update Tools

• Konfigurációs Eszközök: Lehetővé teszi a GI400-GI410 család kijelzőinek teljes paraméterezését és konfigurálását. Testre szabható a bizonylatok fejlécének kialakítása.
• Szoftverfrissítési Eszközök: Allows firmware to be updated without having to send the display back to the factory, ensuring quick access to the latest GiScale software.

Technical Specifications – GI410 LCD ABS

Characteristic	Description
Display	6-jegyű, 40 mm magas LCD, konfigurálható háttérvilágítással (Ellenőrző módban színes).
Keyboard	Integrated numeric keypad.
Protection (IP)	Available in IP54 or IP65 options (ABS housing).
Compatibility	Load cells with impedance between 29 Ω and 1100 Ω.
Metrological Class	Class III and IV, up to 6,000 check points.
Menu Languages	Spanish, French, Portuguese, Italian, English.
Documents	Testre szabható szoftverrel, akár 8 előre definiált formátummal.
Support	Tilting wall mount.
Temperature Range	Between -10°C and +40°C.
Units of Measure	Selectable: kg.
Clock and Calendar	Built-in.
Check Step Minimum Input Voltage	0.3 µV.
Communication	2 pcs RS232 outputs.
Tápellátás	110-230 VAC, 50/60 Hz. (12V DC option for IP54 displays).

Optional Accessories

The GI410 system can be flexibly expanded with the following options:

• Internal Battery: 7.4V 2.6Ah Li-ion technology (with external charger).
• Communication Expansions: RS485 output, Ethernet card, Wi-Fi module.
• Analog/Relay Expansions: 4/20mA output card, 4 input / 4 relay output card (with IP54-IP65 protection).
• Data Memory: Further ALIBI/DSD memory card.

The GI410 LCD ABS display is the ideal choice for all industrial users looking for a reliable, versatile, and software-supported measurement solution for precise weight management and process automation.
