Az AX1200 egy rendkívül precíz, többtengelyes kerékerő mérőrendszer, amelyet kifejezetten vasúti járművek kerékerőinek mérésére és digitális jellé alakítására terveztek az adatok elemzése céljából. Ez a rendszer kulcsfontosságú a nemzetközi vasúti szabványoknak való megfelelés biztosításában, garantálva a biztonságos és hatékony vasúti üzemeltetést.

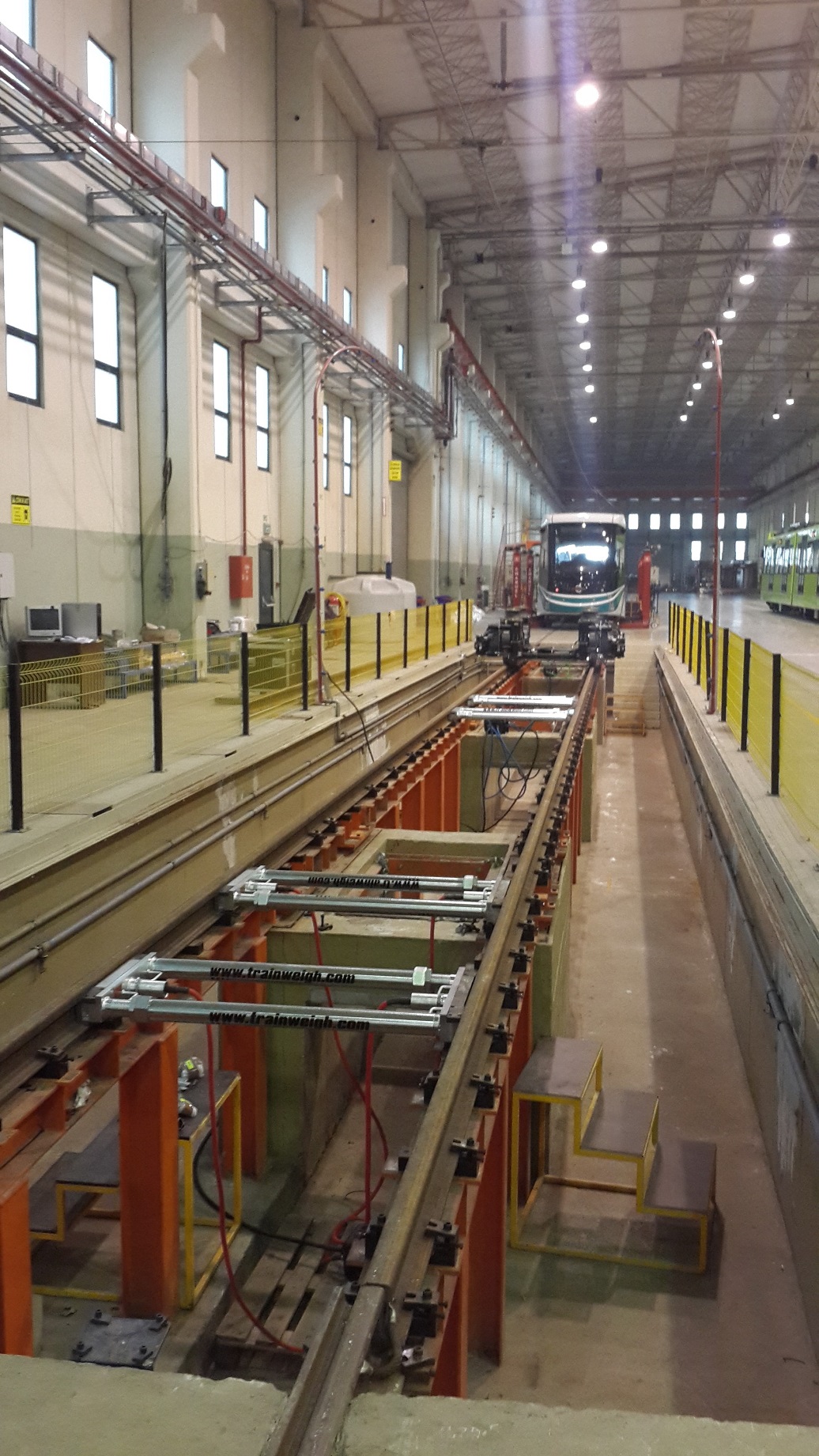

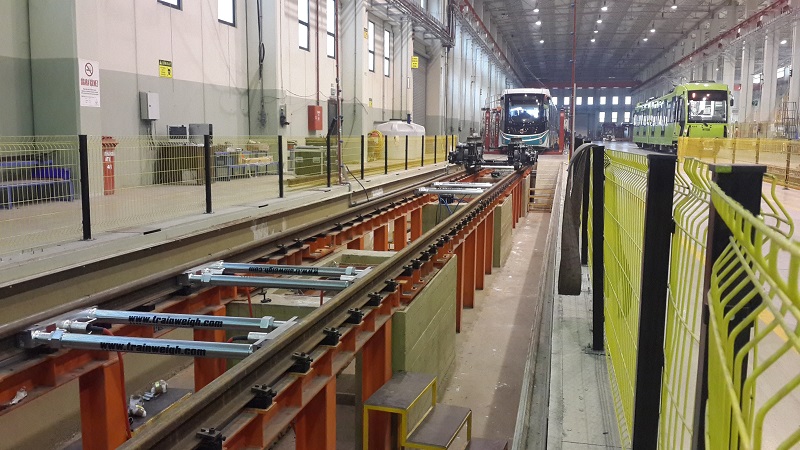

Az AX1200 tervezésének egyik kiemelt szempontja a sokoldalúság, a pontosság és a könnyű használat. A rendszer rendkívül egyszerűen telepíthető bármilyen szabványos nyomtávú vágányra. A beépített, állítható mérőegységek (skálák) lehetővé teszik a kezelő számára, hogy kompenzálja a vágány szintkülönbségeiből (vágánydőlésből) eredő esetleges hibákat, ezzel kiküszöbölve a telepítési pontatlanságokból származó mérési eltéréseket.
Hibakompenzáció: Az állítható mérőegységek révén a rendszer automatikusan képes korrigálni a vágány szintkülönbségeit, biztosítva a nagy pontosságú mérést függetlenül a telepítési környezettől.
Könnyű Telepítés: A rendszer gyorsan és egyszerűen rögzíthető bármilyen szabványos vasúti vágányra, a mellékelt tartozékoknak köszönhetően.
Rugalmas Konfiguráció: A rendszer 2, 4, 6, 8 vagy akár 12 kerék mérésére is alkalmas konfigurációkban érhető el, maximális rugalmasságot biztosítva a különböző járműméretekhez.
Kétféle Kivitel: Választható vezetékes vagy vezeték nélküli (wireless) változatban, amely lehetővé teszi a felhasználó számára, hogy a helyszíni igényeknek leginkább megfelelő megoldást válassza.
Intuitív Kezelés: Az operációs rendszer egyszerűen kezelhető, húzd és húzd (drag-and-drop) funkcionalitással, ami minimalizálja a kezelői hibákat és gyorsítja a mérések előkészítését.
Az AX1200 szigorúan megfelel a legfontosabb nemzetközi és európai vasúti szabványoknak, beleértve a DIN EN 15654, DIN 27201, EN 1436, DIN EN 50215 és UIC V660 előírásokat.
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Sorozat Test Hosszúság (AX Series Body Lengths) | 500 mm vagy 600 mm | A mérőegység fizikai mérete. |
| Élő és Használható Mérési Terület | 374 mm | A tényleges kerékfelfekvési felület. |
| Anyag | Szerszámacél (Tool Grade) | Nagy szilárdságú, tartós anyaghasználat. |
| AX Sorozat Védelem | Horganyzott (Zinc plated) | Rozsdavédelem céljából; nem kozmetikai felületkezelés. |
| Vágánytávolság (Rail Gauge) | 1 szett távtartó rúd biztosított | A szabványos nyomtáv beállításához. |
| Vágányadapterek (Rail Adaptors) | 1 szett adapter biztosított | A vágányhoz való illeszkedéshez. |
| Kerékmérő Egységek Száma | 12 | Maximális mérési kapacitás. |
| Elérhető Konfigurációk | 2 / 4 / 6 / 8 / 12 kerék | A mérési igényekhez igazítható. |
| Működési Hőmérsékleti Tartomány | -40 °C és +80 °C között | Szélsőséges körülmények közötti megbízhatóság. |
| Védettségi Osztály (Protection Classification) | IP67 | Teljes védelem por ellen, ideiglenes vízbe merítés ellen védett. |
| Tápellátás (Vezeték nélküli) | 2 x AA elem | Akár 1 év akkumulátor-üzemidővel konfigurálható. |
| Tápellátás (Vezetékes) | Újratölthető 24V akkumulátorok | A rendszerbe integrált, hosszú élettartamú tárolók. |
| Vezeték Nélküli Hatótávolság | 300 méter | Jelentős távolság a terminál és a mérőegységek között. |
| Vágánycsavarodás (Track Twist) Frissíthetőség | Igen | 1 mm-től 75 mm-ig állítható magasságkompenzáció. |
| Kapacitás Kerékenként | 15 000 kg | Maximális terhelhetőség egy keréknél. |
| Biztonságos Túlterhelés Védelem | 30 000 kg | A rendszer károsodása nélküli maximális terhelés. |
| Mérési Lépésköz (Increments) | 10 kg | A mérés felbontása. |
| Pontosság | 0.5–1% (egy forgóváz esetén) / 0.2% (négytengelyes kocsi esetén) | Kiváló pontosság a szabványoknak megfelelően. |
| AX Sorozat Kalibráció | ISO9002:2015 | Minőségbiztosított kalibrációs eljárások. |
A vezeték nélküli AX1200 maximális mobilitást biztosít a helyszínen. A 300 méteres hatótávolság lehetővé teszi, hogy a kezelő biztonságos távolságból felügyelje a méréseket. Az energiaellátást 2 darab AA elem biztosítja, amelyek optimális konfiguráció mellett akár egy évig is kitarthatnak, minimalizálva az akkumulátor cserék gyakoriságát.

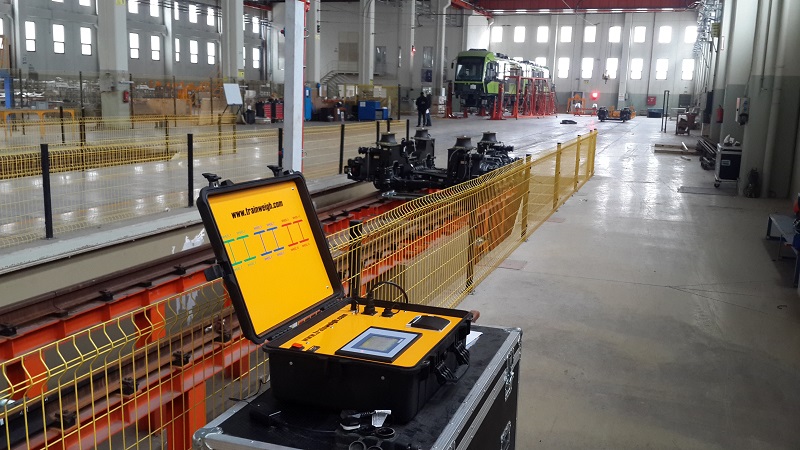

A vezetékes rendszer ideális olyan környezetekben, ahol a stabil adatátvitel prioritást élvez. Ez a változat egy hordozható terminállal és egy integrált hőnyomtatóval érkezik. A beépített hőnyomtató azonnali, papír alapú jegyzőkönyv készítését teszi lehetővé a helyszínen, ami elengedhetetlen a gyors dokumentációhoz és ellenőrzéshez. A tápellátás a rendszerbe épített, újratölthető 24V-os akkumulátorokról történik.
Az AX1200 szerszámacélból készült, és horganyzott felülettel rendelkezik, amely elsődlegesen a korrózió elleni védelmet szolgálja, biztosítva a hosszú élettartamot extrém körülmények között is. Az IP67 védettségi besorolás garantálja, hogy a rendszer pormentes és ellenáll a rövid idejű vízbe merítésnek, így zord időjárási viszonyok között is megbízhatóan működik. A széles, -40 °C és +80 °C közötti üzemi hőmérsékleti tartomány tovább erősíti a rendszer megbízhatóságát globális alkalmazásokban.
A rendszer pontossága kiemelkedő: egy négytengelyes vasúti kocsira vonatkozóan 0.2%-os pontosságot biztosít, ami messze meghaladja a legtöbb iparági elvárást. A 10 kg-os lépésközökkel történő mérés precíz terheléseloszlás elemzést tesz lehetővé.
Az AX1200 nem csupán egy mérőeszköz; egy teljes megoldás a vasúti járművek tengelyterhelésének ellenőrzésére, amely ötvözi a fejlett technológiát a felhasználóbarát kialakítással és a szigorú nemzetközi szabványoknak való megfelelőséggel.
