Az AX400 egy rendkívül megbízható és sokoldalú statikus mérőrendszer, amelyet kifejezetten vasúti kocsik kerékterheléseinek meghatározására terveztek. Ez a rendszer kulcsfontosságú a világméretű szabványoknak megfelelő vizsgálatokhoz, mivel precízen képes mérni a tengelyek súlyát, és az adatokat részletes elemzésre továbbítja. Az AX400 kialakítása minimalizálja a pályaegyenetlenségekből adódó mérési hibákat, köszönhetően az állítható mérőegységeknek, amelyek kompenzálják a pálya szintkülönbségeit.
Sokoldalúság és Telepítés:

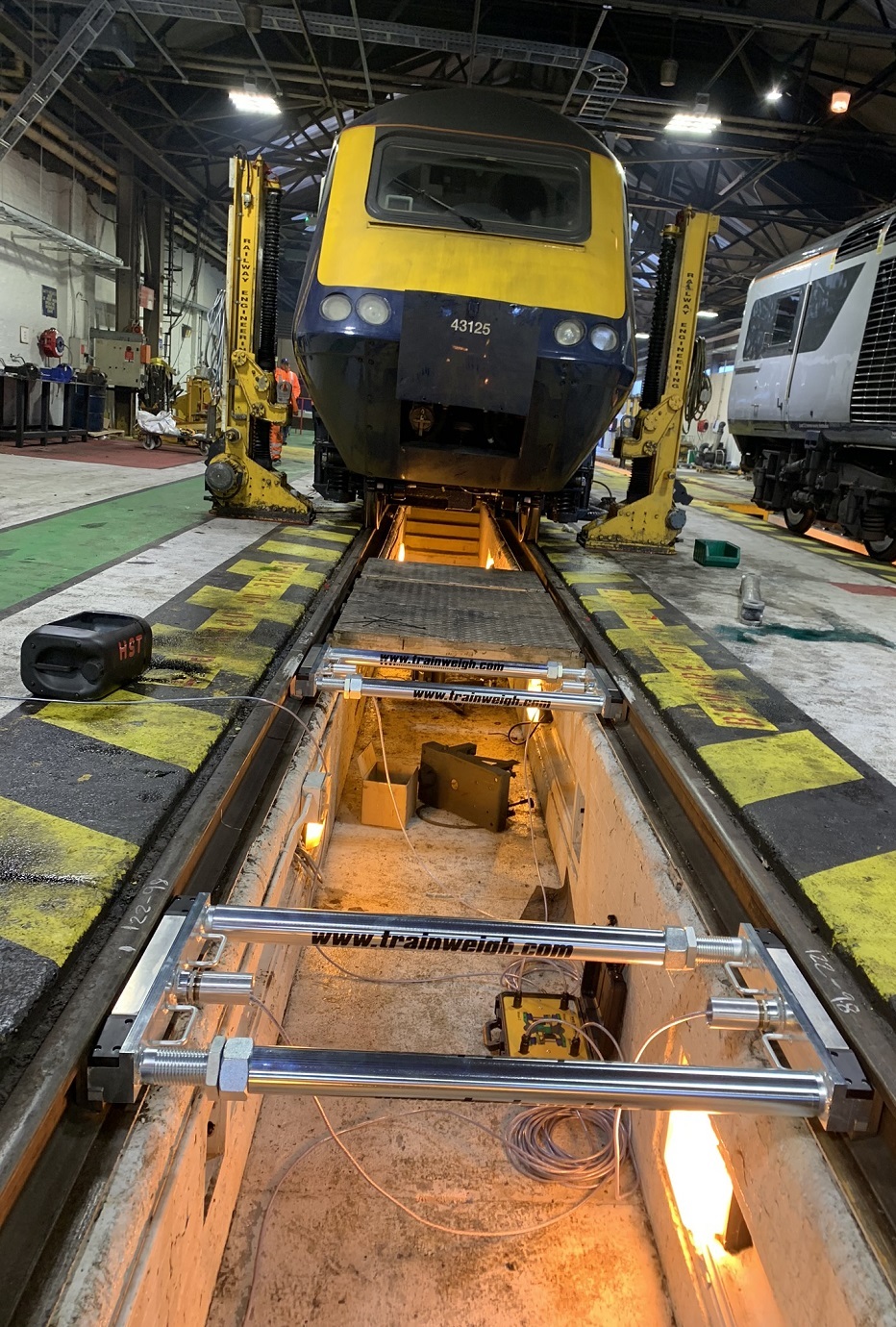

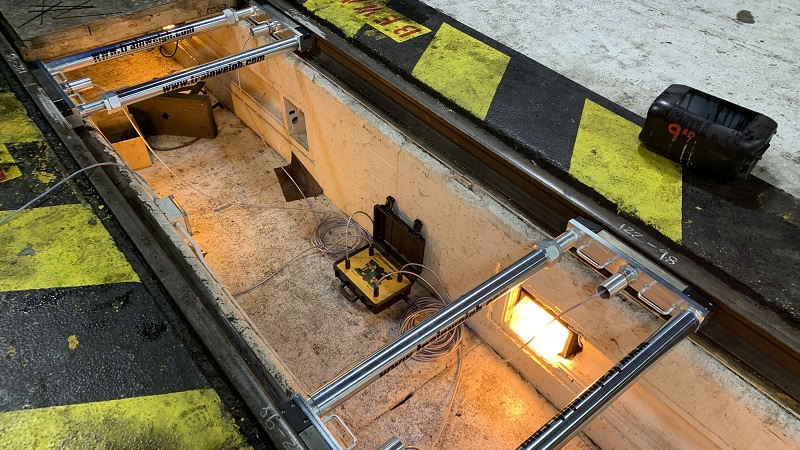

Az AX400 univerzális statikus vasúti mérőrendszerként lett kialakítva, amely könnyedén rögzíthető bármilyen szabványos nyomtávolságú sínhez. Teljesen mobilis kialakítása gyors és problémamentes telepítést tesz lehetővé a helyszínen.
Kezelési Könnyedség:
A kezelőfelületet felhasználóbarát módon tervezték, húzd és ejtsd (drag-and-drop) funkciókkal támogatva a gyors és intuitív adatgyűjtést és konfigurálást.
Megbízhatóság és Tartósság:
A rendszer megbízhatóságra optimalizált. A kültéri használat során fellépő kihívások kezelésére az egységek kiváló védelmi besorolással rendelkeznek.
Dinamikus Pályakorrekció:
A rendszer képes kiküszöbölni a pálya szintkülönbségeiből eredő mérési torzításokat az állítható mérőegységek révén, biztosítva a pontos eredményeket még egyenetlen felületeken is.
Szabványoknak Való Megfelelés (TTSS):
A DIN előírások gyakran alternatív vizsgálati módszereket írnak elő. Ennek támogatására az AX400 rendszert fel lehet szerelni a Track Twist Simulation System (TTSS) opcióval. Ez a hordozható állomás lehetővé teszi a kezelők számára, hogy a szabványok által megkövetelt számos szimulált forgatókönyv szerint végezzenek teszteket, ezzel segítve a megfelelőség elérését.
Az AX400 sorozat a legmagasabb szintű pontosságot és robusztusságot kínálja a vasúti infrastruktúra ellenőrzéséhez.
| Tulajdonság | Érték | Megjegyzés |
|---|---|---|
| Sorozat Test Hosszúságok (AX Series Body Lengths) | 500 mm vagy 600 mm | A mérőegység fizikai mérete. |
| Élő és Használható Mérési Terület | 374 mm | A tényleges felület, amelyre a kerék támaszkodik. |
| Anyagminőség | Szerszámacél (Tool Grade) | Nagy szilárdságú, tartós anyaghasználat. |
| Sorozat Védelem (AX Series Protection) | Horganyzott (Zinc plated) | Rozsdavédelem céljából alkalmazott felületkezelés (nem kozmetikai bevonat). |

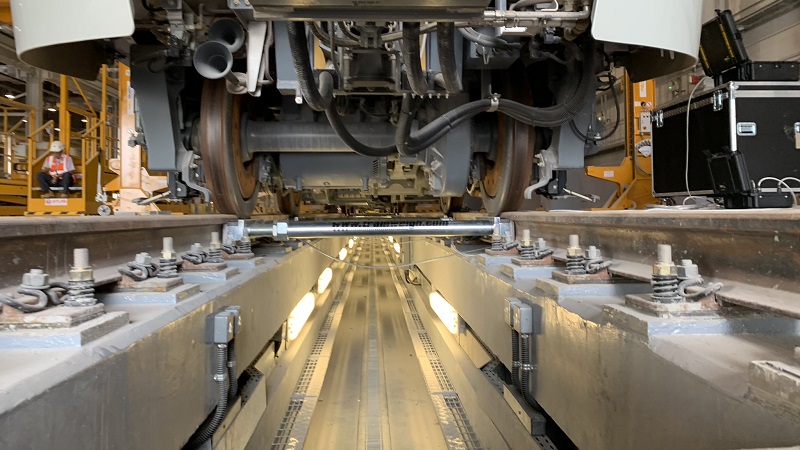

| Sínnyomtáv (Rail Gauge) | 1 készlet távtartó rúd biztosított | A szabványos nyomtávokhoz való illeszkedéshez. |
| Sínadapterek (Rail Adaptors) | 1 készlet sínadapter biztosított | A különböző sínprofilokhoz való csatlakozáshoz. |
| Kerék Mérőegységek Száma | 4 | A rendszer alapkonfigurációja. |
| Elérhető Konfigurációk | 2 vagy 4 kerék | Rugalmasan konfigurálható a vizsgált járműhöz. |
| Működési Hőmérsékleti Tartomány | -40 °C és +80 °C között | Szélsőséges környezeti feltételek közötti megbízható működés. |
| Védettségi Besorolás | IP67 | Teljes védelem por ellen, és ideiglenes vízbe merítés ellen védett. |
| Teljesítmény (Vezeték nélküli) | 2 db AA elem, akár 1 év üzemidővel | Hosszú távú, hálózattól független működés. |
| Teljesítmény (Vezetékes) | Beépített újratölthető 24V akkumulátorok | A rendszerbe integrált, nagy kapacitású áramforrás. |
| Vezeték Nélküli Hatótávolság | 300 méter | Jelentős távolság a mérési pont és a terminál között. |
| Pályacsavarodás Frissíthetőség (Track Twist Upgradeable) | Igen | 1 mm-től 75 mm-ig terjedő magasságállítási tartomány. |
| Kapacitás Kerékenként | 15 000 kg | Maximális terhelhetőség egy kerékre. |
| Biztonságos Túlterhelés Védelem | 30 000 kg | A rendszer károsodása nélküli maximális terhelés. |
| Mértékegység Lépésköz (Increments) | 10 kg | A mérés felbontása. |
| Pontosság | 0.5–1% egyedi forgóváz esetén, 0.2% két tengelyes teherkocsinál | Kiváló pontossági mutatók a szabványoknak megfelelően. |
| Sorozat Kalibráció (AX Series Calibration) | ISO9002:2015 | A minőségbiztosítási szabványoknak megfelelő kalibráció. |
Az AX400 rugalmas energiaellátási megoldásokat kínál a felhasználói igényekhez igazodva:
Vezeték Nélküli Verzió: Két darab AA elemmel működik, amelyek konfigurációtól függően akár egy teljes évig is biztosíthatják az áramellátást. Ez a változat ideális olyan helyszíneken, ahol a kábelezés nehézkes vagy nem biztonságos. A 300 méteres hatótávolság nagyfokú mobilitást garantál.
Vezetékes Verzió: Beépített, újratölthető 24 V-os akkumulátorokkal rendelkezik. Ez a modell egy hordozható terminállal érkezik, amely integrált hőnyomtatóval van ellátva, lehetővé téve a helyszíni azonnali jegyzőkönyvezést. A rendszer IP67-es védettségű burkolattal rendelkezik, ami garantálja a megbízhatóságot zord körülmények között is.
Az AX400 rendszer tehát nem csupán egy mérőeszköz, hanem egy átfogó megoldás a vasúti járművek statikus terhelésének ellenőrzésére, amely ötvözi a precizitást, a tartósságot és a rugalmas telepítési lehetőségeket.
