Ez a részletes leírás a Consul 0.42 SN BA típusú, 4560 mm-es padlóra telepíthető (BA) ollós emelőre vonatkozik, amely integrált segédemelővel rendelkezik, és ideális megoldást nyújt személygépjárművek szervizeléséhez és karbantartásához. A berendezés kiválóan alkalmas 4.000 kg össztömegű járművek emelésére, miközben a beépített segédemelő 3.500 kg teherbírással rendelkezik.
A Consul 0.42 SN BA emelő a megbízhatóság, a biztonság és a funkcionalitás ötvözetét kínálja a modern műhelyek számára. A padlóra telepíthető (BA) kialakításnak köszönhetően minimális a jármű felhajtási magassága, ami megkönnyíti a munkát alacsony profilú járművekkel is.
Platformok: Speciális hengerelt profilacélból készülnek, biztosítva a nagyfokú stabilitást és hosszú élettartamot.
Vezérlés: Elektrohidraulikus vezérlés biztosítja a precíz és egyenletes emelési/süllyesztési folyamatot.
Hidraulikus Rendszer: Master/Slave hidraulikus rendszer garantálja a szinkronizált működést terhelés alatt is.
Telepítés: Padlóra szerelhető (BA) kivitel, amely ideális megoldás a padlószinthez való zökkenőmentes integrációhoz.
Pneumatikus Kioldás: Süllyesztéskor nyomógombbal aktiválható pneumatikus reteszkapcsolás a biztonságos és könnyű leengedés érdekében.
Biztonsági Kapcsolók: A CE előírásoknak megfelelő, külön kapcsolható főkapcsolóval rendelkezik.
Akusztikus Védelem: Akusztikus védelem a lábvédelem területén a fokozott munkavédelmi szempontok miatt.
Mechanikus Rögzítés: 17 fokozatú mechanikus rögzítőrendszer biztosítja a biztonságos pozíciótartást emelés közben.
Csapágyazás: Megosztott, 20 mm vastag fix és mozgó csapágyazás (sorozatban horganyzott), amely kiváló tartósságot biztosít. Opcionálisan kerékcentrírozáshoz kalibrálható.
Felhajtórampák: A platformok felhajtórámpákkal és visszagurulás elleni védelemmel vannak ellátva.
Integrált Segédemelő: Mindkét oldalon kihúzható, integrált kerékfelfüggesztési emelő (wheel free lift) a kerekek szabad emeléséhez.
Adapterek: Elasztomer adapterek (40 mm) a járművek biztonságos alátámasztásához.
Emelőbak Sínek: Integrált sínrendszer emelőbakok (jacking beam) számára.
Védettség és Jóváhagyások: IP 54 védettségi osztály, 230 V-os csatlakozóaljzat, GS-tanúsítvány, DIN EN 1493 és CE-jóváhagyás.
Az alábbi táblázat összefoglalja a Consul 0.42 SN BA ollós emelő kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Cikkszám (SKU) | 731646 | |
| Gyári szám (HAN) | 473663 | |
| Kategória | Ollós emelők | |
| Névleges teherbírás (Fő emelő) | 4.200 kg | |
| Emelési magasság (Fő emelő) | kb. 2.100 mm | |
| Emelési idő (terhelten) | kb. 35 másodperc | |
| Beépítési szélesség | kb. 2.240 mm | |
| Beépítési hossz | kb. 5.670 mm | |
| Felhajtási magasság | kb. 240 mm | Padlóra telepített kivitel |
| Áramellátás | 400 V | 50 Hz |
| Hajtási teljesítmény | 5,5 kW | |
| Biztosíték védelem | 20 A lassú leolvadású | |
| Fahossz (Futópálya szélessége) | kb. 650 mm | |
| Fahossz (Futópálya hossza) | ca. 4.560 mm | |
| Áthajtási magasság (SN) | kb. 50 mm | A futópálya felülete felett |
| Segédemelő teherbírása | 3.500 kg | |
| Segédemelő emelési magassága | kb. 450 mm | |
| Segédemelő hossza | kb. 1.440 – 1.940 mm | Kihúzható tartomány |
| Segédemelő emelési ideje | 15 másodperc | |
| Segédemelő szélessége | kb. 670 mm |
A Consul 0.42 SN BA emelő az elektrohidraulikus meghajtás révén rendkívül megbízható működést biztosít. A Master/Slave rendszer garantálja, hogy a két hidraulikus henger szinkronban dolgozzon, elkerülve a platformok szintkülönbségét terhelés alatt. A 17 fokozatú mechanikus rögzítés minden emelési pozícióban mechanikus biztonságot nyújt, kiegészítve a hidraulikus rendszert. A pneumatikus reteszkapcsoló gyors és biztonságos leeresztést tesz lehetővé, míg a CE előírásoknak megfelelő, külön zárható főkapcsoló biztosítja az illetéktelen használat elleni védelmet.
A BA (Bodenaufbau – padlóra szerelt) kivitel rendkívül alacsony, mindössze 240 mm-es felhajtási magasságot eredményez. Ez különösen előnyös a sportautók, alacsony alvázas járművek vagy a szervizelésre szánt járművek felhajtásakor. A 4560 mm hosszú futópályák (650 mm szélességgel) alkalmasak a legtöbb személygépjármű és kisebb haszongépjármű befogadására.
A beépített, mindkét oldalon kihúzható segédemelő (3.500 kg teherbírással és 450 mm emelési magassággal) alapvető fontosságú a fék, futómű és kormánymű javításához. A segédemelő gyors, 15 másodperces emelési ideje jelentősen felgyorsítja a munkavégzést. A kihúzható kialakítás (1.440 mm és 1.940 mm között állítható) rugalmasságot biztosít a különböző tengelytávokhoz.
A termékcsalád számos kiegészítővel bővíthető, amelyek növelik a funkcionalitást és a biztonságot:
Horganyzott Segédemelő (Felár ellenében): A felületkezelés növeli a korrózióállóságot.

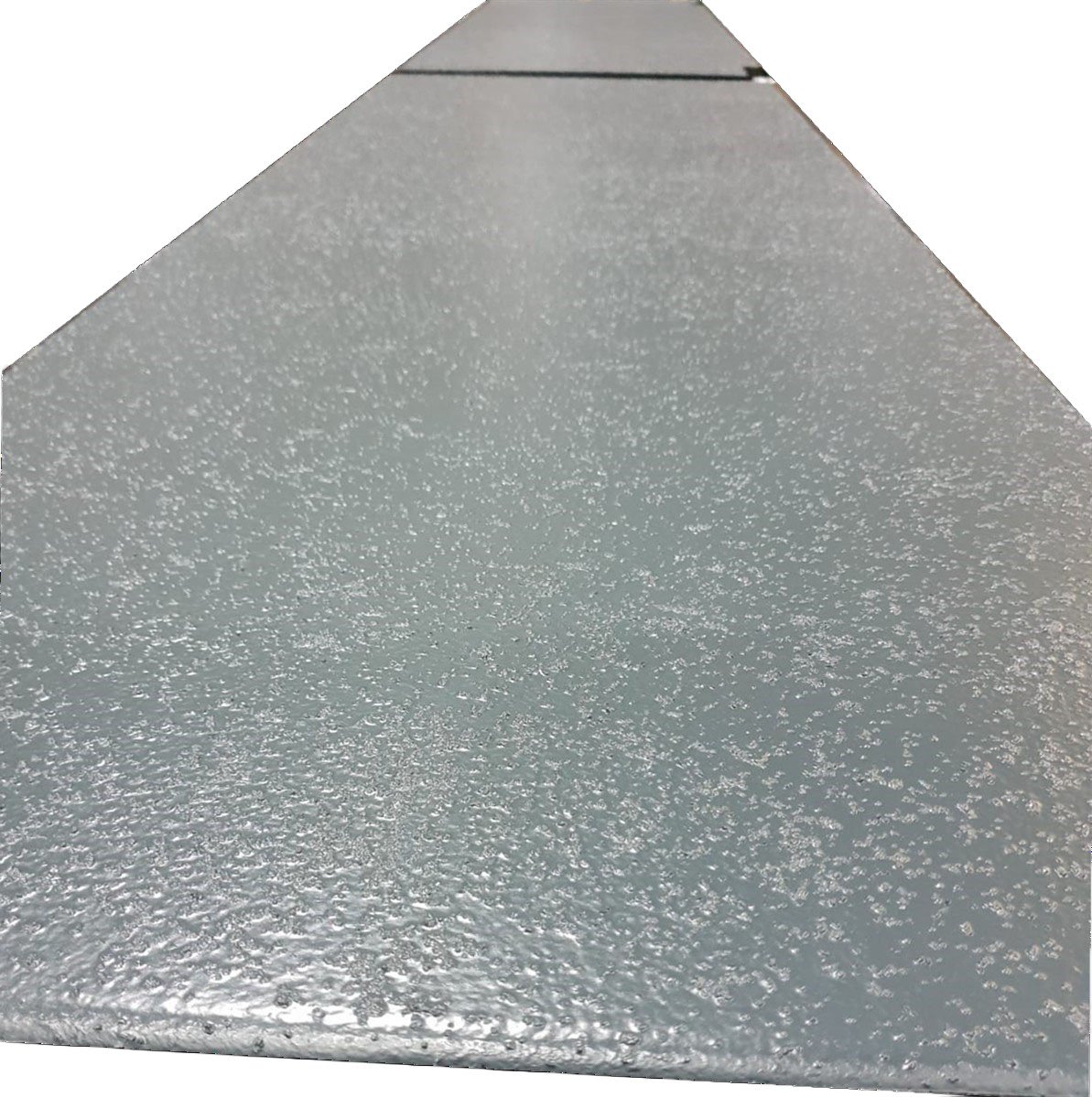

Csúszásgátló Bevonat (Nem utólagosan szerelhető): A futópályák felületére vihető bevonat, amely fokozza a tapadást.

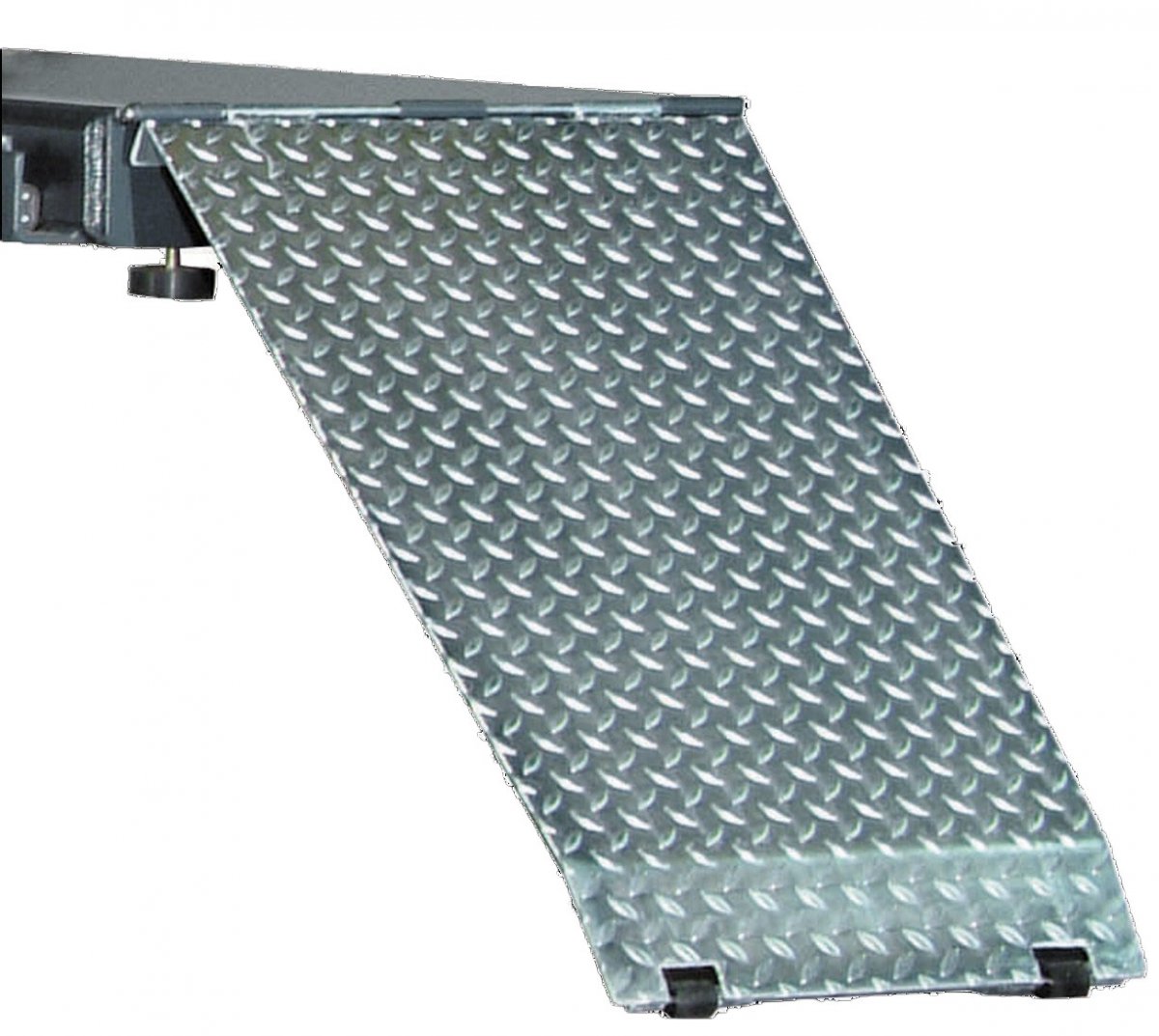

Felhajtó- és Lehajtórampák: Különböző hosszúságú (kb. 1.000 mm vagy 1.500 mm) opciók, visszagurulás elleni védelemmel.
Emelőbak Keretjárművekhez: Különleges adapterek vázas járművek emeléséhez (3.000 kg-ig), melyek 2 mozgatható adapterrel és egy forgóorsóval rendelkeznek.
Kiegyenlítő Készlet: Lehetővé teszi a futópályák szintjének beállítását (pl. 650 mm szélességű futópályákhoz, 50 mm magassággal).
Világítás: Opcionális gyári beszerelésű LED lámpák a munkaterület jobb megvilágítására.
Rögzítőanyag: A 0.35/0.40 szériához való rögzítő készlet (28 db M16 reakciócsavarral és csavarokkal) a szakszerű telepítéshez.
A Consul 0.42 SN BA ollós emelő egy robusztus, teljes értékű emelőberendezés, amely a legmagasabb ipari elvárásoknak is megfelel.
