Ez a részletes termékleírás a Wieländer+Schill professzionális karosszéria-specialitású szerszámai közé tartozó, S5 és D5 elemekből álló szerszámkészletet mutatja be, amelyet kifejezetten öntvénykapcsok (Self Piercing Rivets – SPR) szakszerű eltávolítására terveztek, különös tekintettel az 5,3 mm átmérőjű rögzítőelemekre.
A termék a Wieländer+Schill XSeries – Professzionális Szegecselési Technológia kategóriájába sorolódik, biztosítva a karosszéria javítási munkálatok során elvárt precizitást és megbízhatóságot.
Cikkszám: 700235
Ez a szerszámkészlet elengedhetetlen eszköz minden olyan szakember számára, aki sérült vagy cserére szoruló öntvénykapcsokat (SPR) kell eltávolítania a járművek karosszériájából anélkül, hogy a környező anyagokat károsítaná. A készlet két kulcsfontosságú komponenst tartalmaz, amelyek együttműködve biztosítják a hatékony és tiszta eltávolítást.
A 700235 cikkszámú szerszámkészlet a következő elemeket foglalja magában:
| Komponens | Cikkszám | Leírás | Funkció |
|---|---|---|---|
| S5 Kihúzó Tengely | 700798 | Kihúzó tüske öntvénykapcsokhoz | A szegecs magjának megragadása és kihúzása. |
| D5 Lyukasztó és Kihúzó Szerszám | 700816 | Lyukasztó és kihúzó szerszám (szerszámfej) | A szegecs külső burkolatának előkészítése és a kihúzási folyamat támogatása. |
Az S5 kihúzó tengely (cikkszám: 700798) a folyamat kritikus része, amely közvetlenül a szegecs belső magjával érintkezik.
Műszaki Adatok (S5):
Típus: Kihúzó tüske öntvénykapcsokhoz (Extraction mandrel for Self Piercing Rivets)
Kompatibilis SPR Átmérő: 5.3 mm
Hossz: 6.5 mm
Cikkszám: 700798
Funkció és Előnyök:
Ez a precízen megmunkált tüske úgy van kialakítva, hogy pontosan illeszkedjen az 5,3 mm átmérőjű SPR szegecsek belső magjába. A kihúzási folyamat során a tüske rögzíti a szegecs magját, lehetővé téve a szegecs teljes, sérülésmentes eltávolítását a karosszéria panelből. A 6,5 mm-es hossz biztosítja a megfelelő behatolást és stabilitást a munkavégzés alatt.

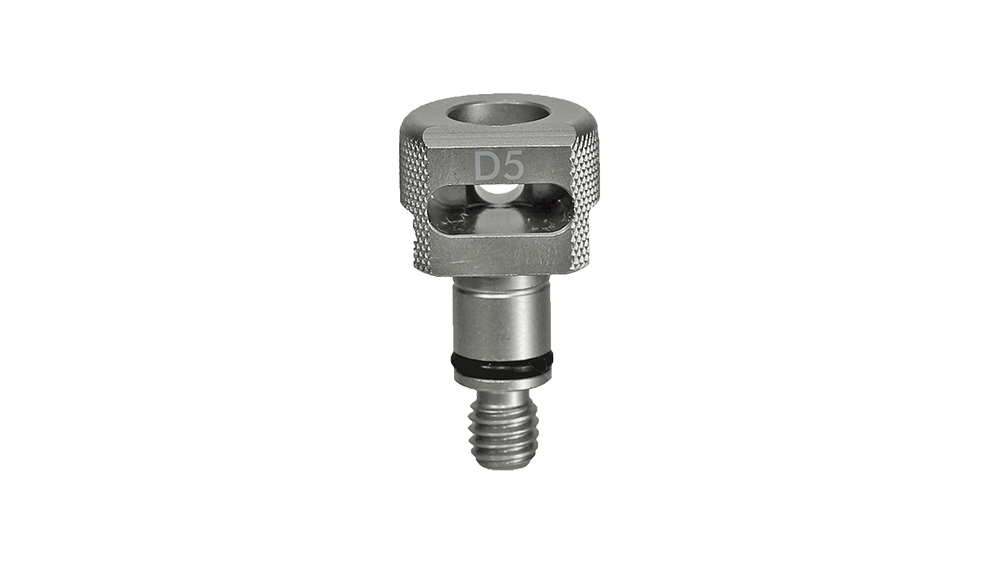

A D5 szerszám (cikkszám: 700816) a külső, formázott részt kezeli, amely a szegecs feje és a karosszéria lemez találkozásánál található.
Műszaki Adatok (D5):
Típus: Lyukasztó és kihúzó szerszám (Punching & extraction die)
Külső Átmérő: Ø 8 mm
Cikkszám: 700816
Funkció és Előnyök:
A D5 szerszám egy speciális formájú szerszámfej, amely a szegecs külső részét fogja körül. Ez a szerszám biztosítja, hogy a kihúzás során a környező fémfelület ne sérüljön, és a szegecs feje kontrolláltan távozzon. Az Ø 8 mm-es külső átmérő optimális illeszkedést biztosít a legtöbb 5,3 mm-es SPR alkalmazáshoz. A szerszám egyidejűleg lyukasztó és kihúzó funkciót is ellát a folyamat különböző fázisaiban.
Ez a szerszámkészlet a modern járműgyártásban elterjedt Öntvénykapcsos (SPR) Kötési Technológia eltávolítására specializálódott. Az SPR kötési eljárásokat gyakran használják a könnyűszerkezetes karosszériákban (pl. alumínium és nagy szilárdságú acélok) a hegesztés vagy hagyományos szegecselés alternatívájaként.
A 700235 készlet használata garantálja, hogy a javítás során a meglévő szerkezeti integritás megmaradjon, ami kulcsfontosságú a biztonsági szempontból kritikus alkatrészek cseréjekor. A Wieländer+Schill szerszámok kiváló minőségű anyagokból készülnek, amelyek ellenállnak a nagy mechanikai igénybevételnek és a gyakori használatnak, biztosítva a hosszú élettartamot a műhelykörnyezetben.
A Wieländer+Schill elkötelezett a legmagasabb minőségi standardok mellett, amit a következő tanúsítványok is igazolnak:
ISO 9001: Minőségirányítási Rendszer tanúsítvány.
ISO 14001: Környezetközpontú Irányítási Rendszer tanúsítvány.
Ezek a szabványok biztosítják, hogy a szerszámkészlet gyártása során szigorú minőségellenőrzési folyamatokat alkalmaztak, garantálva a termék megbízhatóságát és tartósságát.
| Paraméter | S5 Kihúzó Tengely (700798) | D5 Szerszám (700816) |
|---|---|---|
| Készlet Cikkszáma | 700235 | 700235 |
| Alkalmazás | SPR Kihúzás | SPR Kihúzás/Lyukasztás |
| Kompatibilis SPR Átmérő | 5.3 mm | N/A (Külső szerszám) |
| S5 Hossz | 6.5 mm | N/A |
| D5 Külső Átmérő | N/A | Ø 8 mm |
| Kategória | XSeries Professzionális Szegecselési Technológia | XSeries Professzionális Szegecselési Technológia |
Ez a szerszámkészlet a Wieländer+Schill professzionális kínálatának részét képezi, amely a járműjavítási iparág speciális igényeire szabott megoldásokat nyújt. A precíz méretezés és a robusztus kivitel garantálja a hatékony és biztonságos munkavégzést.
