A Wielander + Schill XPress 1000 SC PushPull alapkészlet egy moduláris szegecselőrendszer, amelyet kifejezetten a legkeményebb és ultrakemény szerkezeti elemek átütésére (lyukasztására) terveztek. A rendszer kulcsfontosságú eleme az erő-támogatott visszahúzó henger, amely precíz és nagy erejű munkavégzést tesz lehetővé a karosszéria javítási és szerelési feladatok széles skáláján.
Ez a professzionális eszköz ideális választás olyan komplex műveletekhez, mint a szegecselés, a visszahúzó (extractor) funkciók, valamint a különböző típusú szegecsek beépítése.
Az XPress 1000 SC PushPull rendszer rendkívül sokoldalú, és a következő kritikus feladatok elvégzésére optimalizált:
Kemény és Ultrakemény Szerkezeti Elemek Átütése (Lyukasztása): Nagy ellenállású anyagok, például nagy szakítószilárdságú acélok (HSS, UHSS) precíz átfúrása.
Önfúró Szegecsek (Self Piercing Rivets – SPR) Kihúzása: A meglévő, sérült vagy cserére szoruló önfúró szegecsek biztonságos és hatékony eltávolítása.
Flow Form Szegecsek Beépítése: Speciális szegecsek precíz behelyezése a szerkezeti elemekhez.
Tömör Önfúró Szegecsek Beépítése: Szilárd önfúró szegecsek szakszerű rögzítése.
Visszahúzás (Backshaping): A szegecselési folyamat utáni visszanyomás vagy alakítás.
Kalibrálás: A kötési pontok méretének és illeszkedésének finomhangolása.
Az 700003SC cikkszámú alapkészlet minden szükséges főelemet tartalmaz a rendszer azonnali üzembe helyezéséhez, beleértve a hidraulikus egységet, a működtető hengert, a C-kart és a speciális szerszámtárolót.
| Cikkszám | Elem Megnevezése | Leírás |
|---|---|---|
| 700090 | PowerPack | XPress 1000 SC |
| 700105 | PushPull PP 90 | Retraction cylinder |
| S700070 | C-Arm GC 80/40 | A munkadarab megtámasztására szolgáló C-kar. |
| 700205 | Tool Box RS-07 | Mercedes-Benz |
| 881341 | Handle for Fix Magnets & C-Arms | red |
| N/A | Transport case | Robusztus hordtáska a biztonságos szállításért. |
| N/A | Instruction manual | Részletes kezelési útmutató. |
Az XPress 1000 SC rendszert nagy teljesítményre és megbízhatóságra tervezték, figyelembe véve a modern autóipari anyagok igényeit.
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Hozam (Force) | 10 kN / 126 kN | A névleges és a maximális erőérték. |
| Munkahossz (Stroke) | 16 mm | A henger maximális lökethossza. |
| Munkaterület (Work window) | 80 x 40 mm | A C-kar által biztosított elérhető tér. |
| Működési Nyomás (Operating pressure) | 8 bar | A rendszer optimális hidraulikus nyomása. |
| Maximális Olajtérfogat (Max. oil volume) | 120 cm³ | A hidraulikus rendszer olajszükséglete. |
| Olaj Típus (Oil type) | HLP 22 – HLP 36 | Ajánlott hidraulikaolaj tartomány. |
| Működési Hőmérséklet (Operating temperature) | 5 – 50 °C | A javasolt környezeti hőmérséklet. |
| Zajszint (Sound pressure level) | 75 dB(A) | Működés közbeni zajszint. |
| Vibráció (Vibration) | < 2,5 m/s² | A munkavégzés közbeni vibrációs szint. |
| Levegő Minőség (Air quality) | ISO 8573-1 | A pneumatikus rendszer levegőjének szabványa. |
| Feldolgozható Anyagok | Alu, Aluminium, Plastic, Steel, kunststoff | Széles anyagkompatibilitás. |
A rendszer moduláris felépítése lehetővé teszi a gyors átállást különböző feladatok között. A PushPull PP 90 visszahúzó henger integrált funkciója biztosítja, hogy a szerszámok ne csak nyomóerőt fejtsenek ki, hanem a folyamat végén precízen visszahúzódjanak, minimalizálva a sérülés kockázatát a munkadarabon. A 126 kN maximális erő elegendő a legújabb generációs nagy szilárdságú acélok (UHSS) szegecseléséhez és átütéséhez.

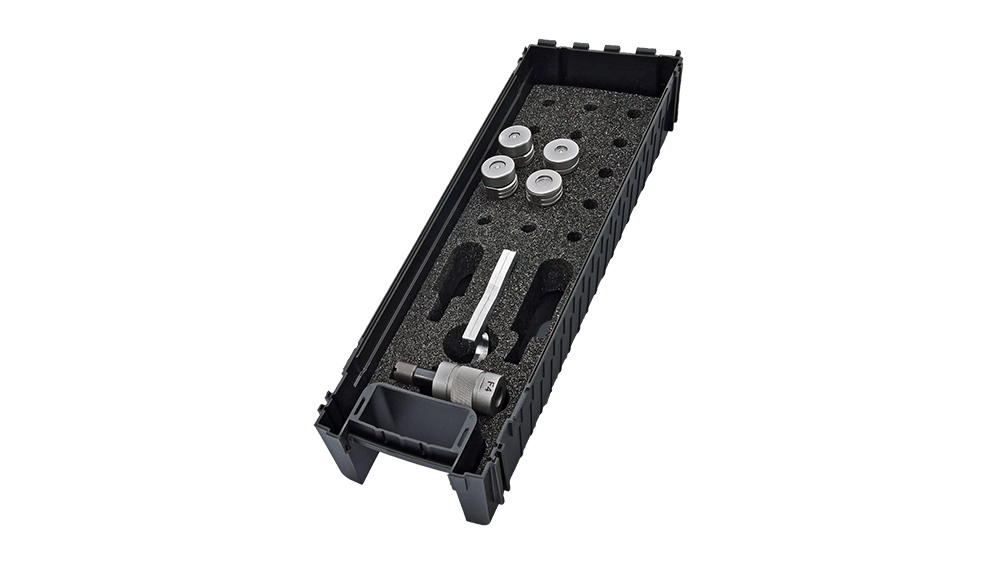

A készlet tartalmazza a Tool Box RS-07 Mercedes-Benz specifikációjú tárolót. Ez garantálja, hogy a készletben lévő szerszámok és adapterek megfelelnek a Mercedes-Benz által előírt javítási és rögzítési eljárásoknak, különösen az alumínium és vegyes szerkezetű karosszériák esetében.
A rendszer tervezése során nagy hangsúlyt fektettek a felhasználói kényelemre és a biztonságra:
A rendszer rugalmasságát tovább növelik az alábbi, külön megvásárolható kiegészítők, amelyekkel a 700003SC alapkészlet funkciói bővíthetők:
Ez a készlet a BRN 50 vakanyószegecs adaptert és egy RS-04 szerszámosládát tartalmazza. Ideális választás, ha a rendszerrel vakanyószegecseket is szeretne beépíteni.

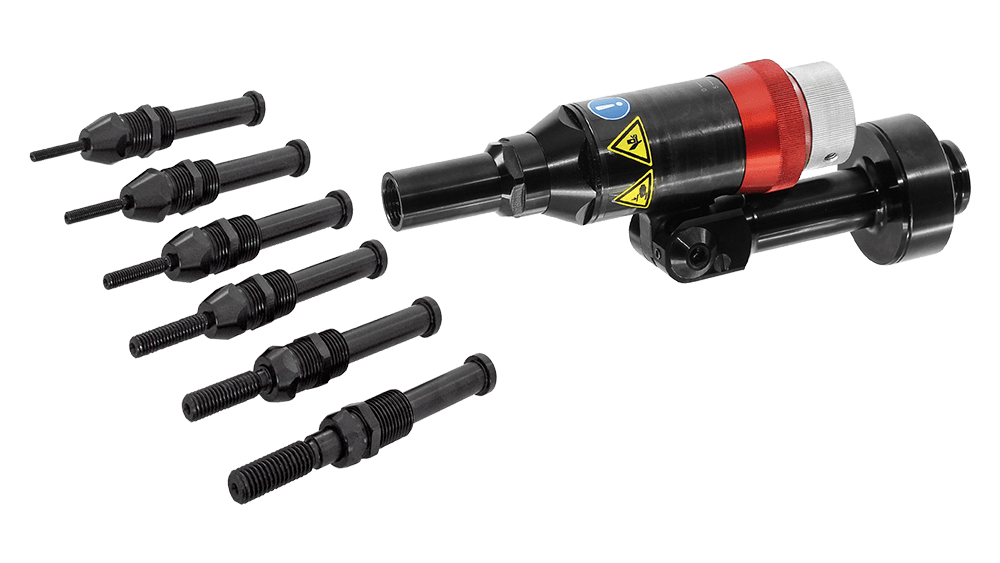

Ez az adapter alap húzóegységként szolgál különféle alkalmazásokhoz, lenyűgöző, 80 kN húzóerővel és szabadalmaztatott forgócsuklóval rendelkezik. Alkalmas ultrakemény vakanyószegecsekhez, HUK Bom elemekhez, húzócsapokhoz, csavarokhoz és Magna Grip rögzítőkhöz.
Ez a készlet kifejezetten az XPress 800 PowerPack légtelenítésére és hidraulikaolajjal való feltöltésére szolgál. Tartalma: speciális olajpumpa (250 ml), csatlakozók, adapterek és 250 ml HLP 22 hidraulikaolaj.

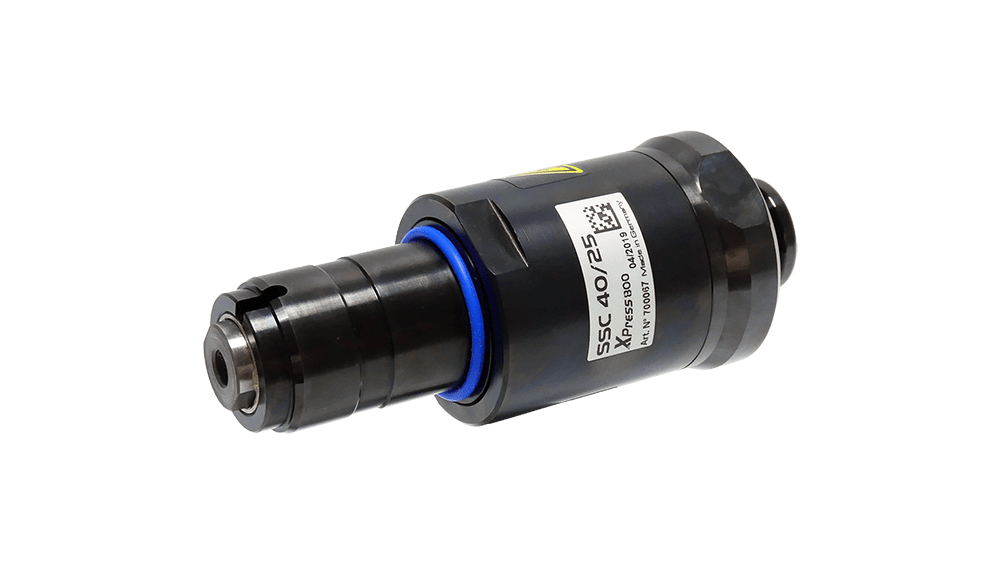

Ez a henger 25 mm-es lökettel rendelkezik, és a 1000 SC PowerPack-kel kombinálva 101 kN maximális beállítóerőt képes elérni. Különösen szűk helyeken vagy speciális kalibrációs feladatoknál hasznos.

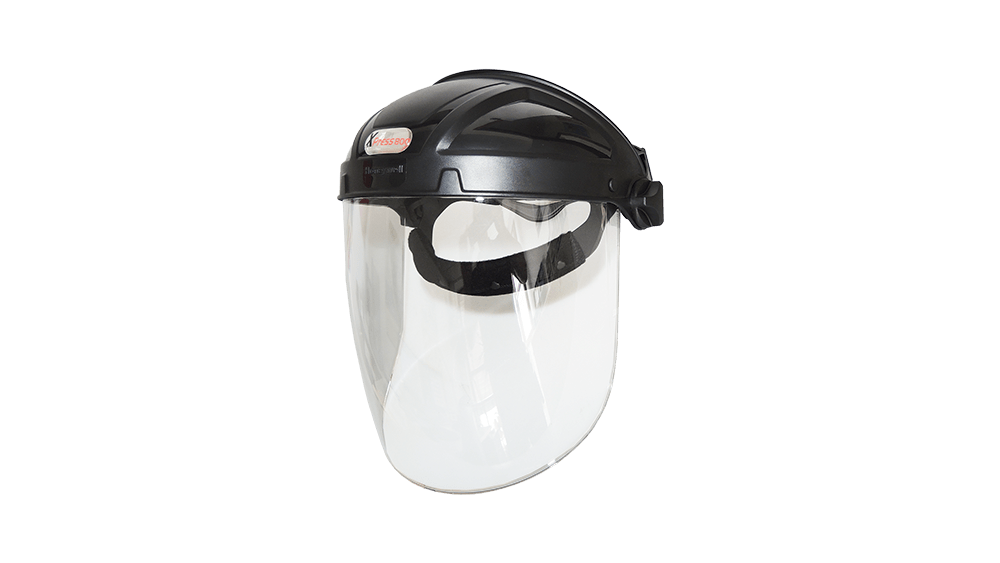

Megfelel az EN166 biztonsági szabványnak. Polikarbonát plexivel rendelkezik az optimális ütésállóság és tisztaság érdekében. Szabadalmaztatott plexi rögzítés, légáteresztő fejpánt a kényelemért, és széles látómező. A méret gyorsan állítható, a beállító gombok kesztyűben is kezelhetők.

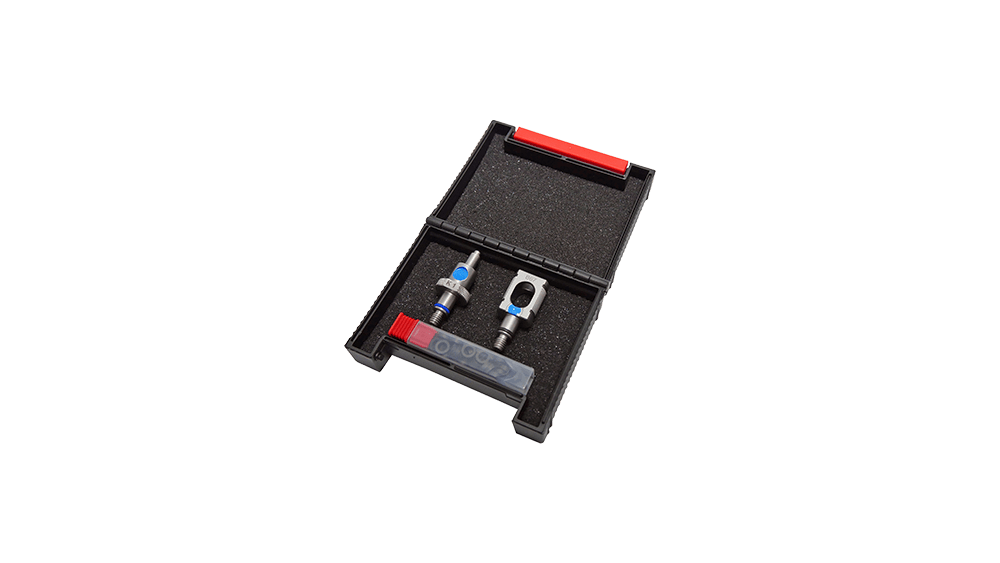

Ez a készlet a PushPull PP 90 számára készült, hogy előkészítse és átlyukassza a Ø 6.7 mm furatokat a nagy szilárdságú vakanyószegecsek későbbi beépítéséhez. Tartalma: K1 lyukasztó (Ø 6 mm), B67 lyukasztó szerszám (Ø 6.7 mm) és lyukasztó gyűrű (SKR, Ø 6,7 mm, 50 db-os kiszerelésben).
Ez egy utólagos felszerelő készlet a PushPull PP 90-hez, kifejezetten önfúró szegecsek (SPR) feldolgozásához. Tartalma: E1+E2 szerszámkészlet (Ø 5 mm SPR beállításhoz), D1+D2 szerszámkészlet (Ø 3 mm SPR beállításhoz) és egy F4 hosszabbító (28 mm).
Ezek az elemek a tömítőanyag kötési fázisa alatt biztosítják a lemezek pontos és biztonságos illeszkedését:
Az XPress 1000 SC PushPull alapkészlet a Wielander + Schill professzionális technológiáját képviseli, amely garantálja a karosszéria javítási munkák hatékonyságát és minőségét a legmodernebb járművek esetében is.
