Ez a részletes, 13 elemből álló készlet, az XPress 800 | Tesla Készlet 2, a Wielander + Schill XSeries professzionális szegecselési technológiájának kulcsfontosságú eleme, amelyet kifejezetten a modern járműjavítási igények, különösen a Tesla járművekhez optimalizált eljárások támogatására terveztek. Ez a szett a nagy teljesítményű hidraulikus szegecselőrendszer alapvető komponenseit tartalmazza, biztosítva a hatékony és megbízható munkavégzést a legigényesebb karosszériaelemek rögzítése során.
Az XPress 800 rendszer a nagy nyomóerő és a precíz működés ötvözetével kiválóan alkalmas a karosszériaelemek szakszerű és tartós összekapcsolására, ahol a hegesztés nem alkalmazható vagy nem kívánatos.

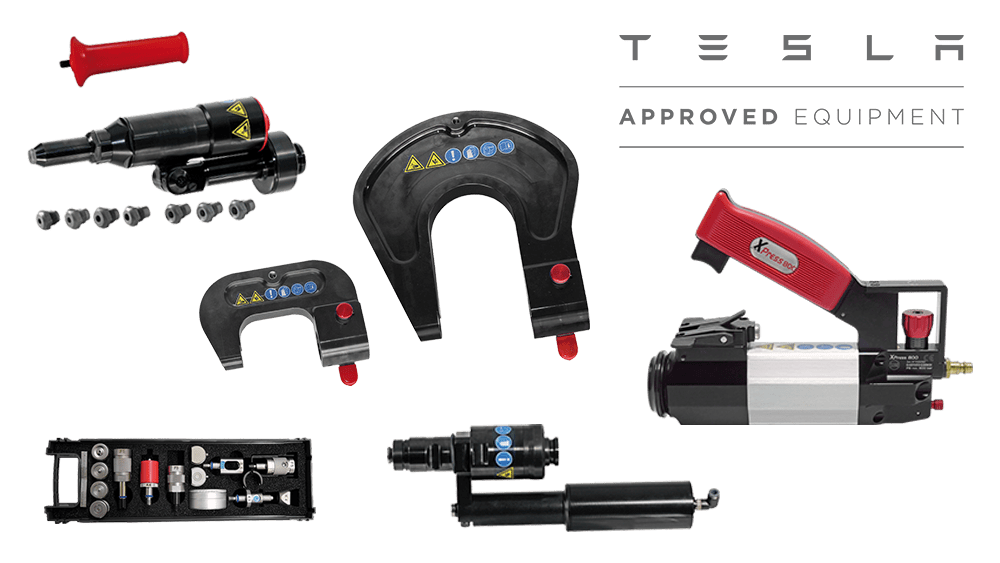

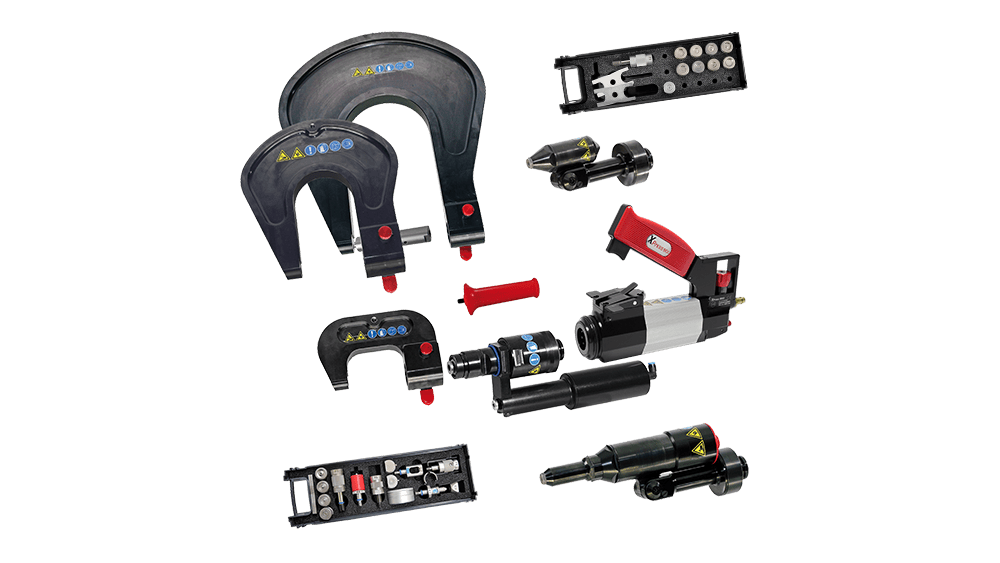

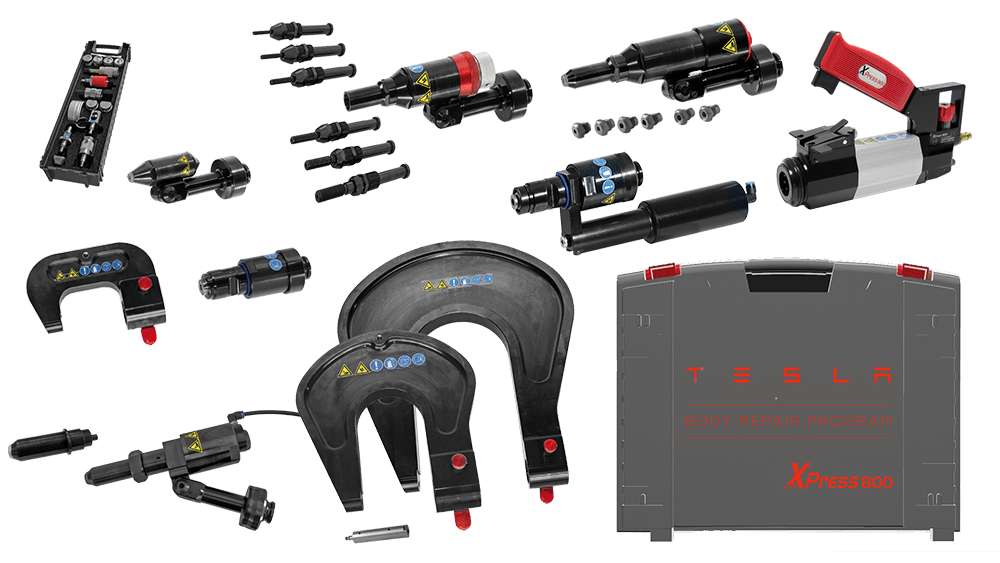

Az XPress 800 | Tesla Készlet 2 egy átfogó megoldás, amely magában foglalja a hidraulikus hajtóegységet, a rövid löketű munkahengert, a kulcsfontosságú C-karokat, valamint a szerszámtároló és szállítási megoldásokat. A készlet célja, hogy a felhasználó azonnal megkezdhesse a munkát a leggyakoribb Tesla specifikus alkalmazásokhoz szükséges elemekkel.
A rendszer maximális hidraulikus nyomóereje (PB max) eléri a 800 bar értéket, ami rendkívül nagy, 25 és 80 kN közötti tartományban mozgó erőt biztosít a szegecselési folyamat során. Ez a nagy erő garantálja a szilárd és tartós kötéseket még vastagabb vagy nagy szilárdságú anyagok esetén is.
A hidraulikus egység (PowerPack) kompakt kialakítása és a rövid löketű henger (Short stroke cylinder) kombinációja optimális munkavégzési feltételeket teremt szűk helyeken is. A rendszer levegőminősége megfelel az ISO 8573-1 szabványnak, ami a hidraulikus rendszer hosszú élettartamát és megbízhatóságát biztosítja.

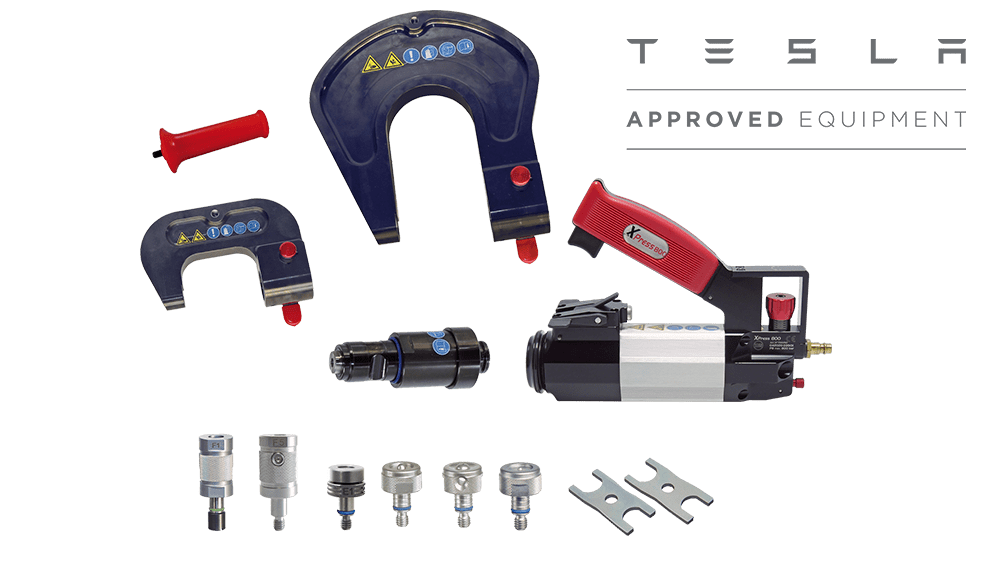

A 700021 cikkszámú készlet 13 darab precízen kiválasztott komponenst tartalmaz, amelyek a professzionális használatra lettek optimalizálva:
| Cikkszám | Elem megnevezése | Leírás / Funkció |
|---|---|---|
| 700050 | PowerPack | XPress 800 Hidraulikus tápegység |
| 700060 | SSC 35/25 | Rövid löketű henger (Short stroke cylinder) |
| 700070 | C-Kar GC 80/40 | C-kar 80 mm x 40 mm munkaszélességgel |
| 700071 | C-Kar GC 80/120 | C-kar 80 mm x 120 mm munkaszélességgel (szállítótáska nélkül) |
| 881341 | Fogantyú | Piros színű fogantyú a Fix Mágnesekhez és C-karokhoz |
| 700199 | Szerszámosláda RS-08/2 | Tesla specifikus szerszámosláda |
| A700380 | XPress 800 Szállítótáska | TESLA kivitelű, robusztus hordtáska |
A Wielander + Schill XPress 800 rendszer a legmagasabb ipari elvárásoknak is megfelel, amit a részletes műszaki paraméterek is igazolnak:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Maximális hidraulikus nyomás (PB max) | 800 bar | A rendszer működési csúcsnyomása |
| Erő (Force) | 25 – 80 kN | A szegecselés során kifejtett tartomány |
| Méretek (Hossz. x Szél. x Mag.) | 600 x 500 x 170 mm | A PowerPack és henger egység méretei |
| Maximális olajtérfogat | 100 cm³ | A hidraulikus rendszer kapacitása |
| Üzemi nyomás (Operating pressure) | 6 bar | A levegőellátás szükséges nyomása |
| Üzemi hőmérséklet | 5 – 50 °C | Optimális működési tartomány |
| Zajszint (Sound pressure level) | 75 dB(A) | Munkakörnyezeti zajszint |
| Vibráció | < 2,5 m/s² | Alacsony vibrációs szint a kényelemért |
| Súly (Weight) | 14,600 kg | A készlet súlya (összesen) |
| Munkablak (Work window) | 80 x 40 – 120 mm | A C-karok által lefedett maximális mérettartomány |
| Anyagok | Alu, Aluminium, Műanyag, Acél (kunststoff) | A komponensek tartós építőanyagai |

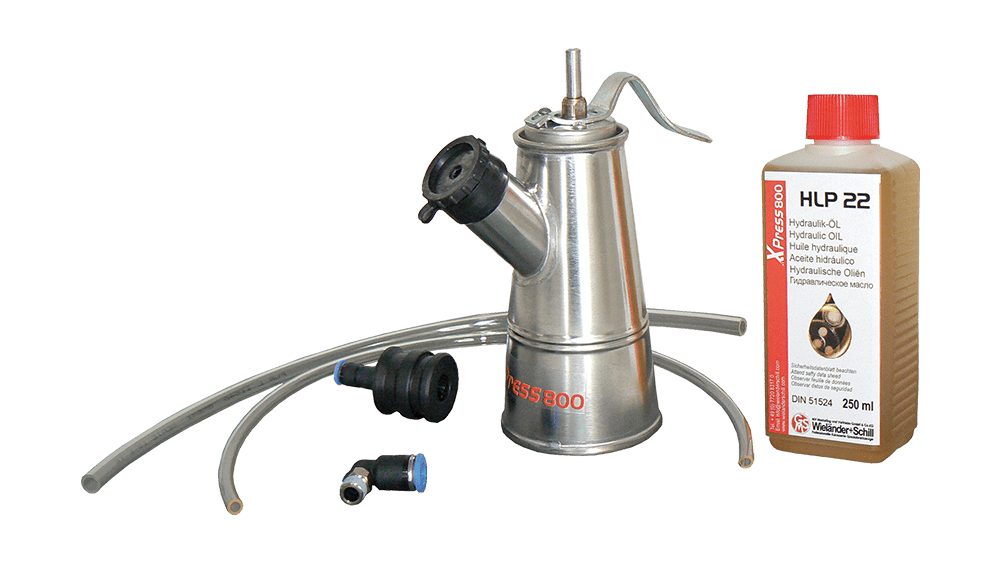

| Olaj típusa | HLP 22 | Ajánlott hidraulikaolaj |
| Levegőminőség | ISO 8573-1 | A sűrített levegőre vonatkozó szabvány |
Ez a központi egység biztosítja a szükséges hidraulikus energiát. Kompakt kialakítása ellenére nagy teljesítményt nyújt, és integrált vezérléssel rendelkezik a biztonságos és ismételhető szegecselési ciklusokhoz. A 6 bar-os üzemi nyomású sűrített levegővel működtethető, ami standard műhelykörnyezetben könnyen hozzáférhető.

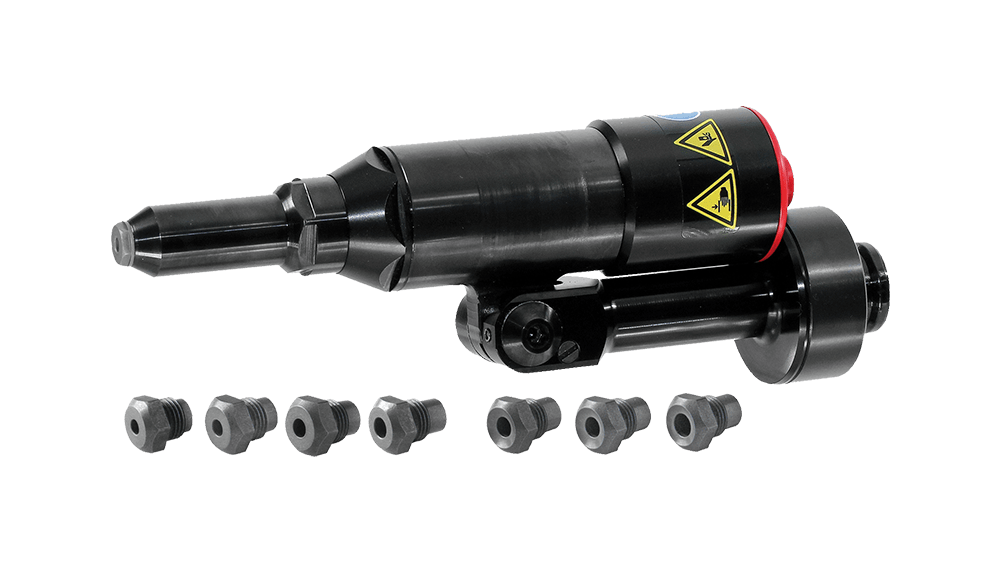

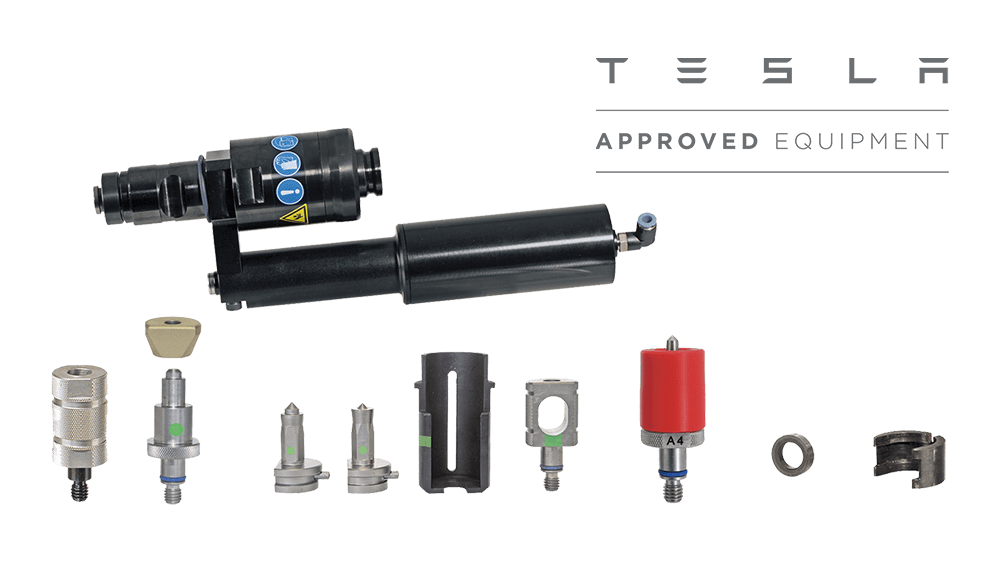

A rövid löketű henger ideális olyan alkalmazásokhoz, ahol korlátozott a hely a teljes löket elvégzéséhez. A 25 kN és 80 kN közötti erőátvitel precízen szabályozható, biztosítva a megfelelő kompressziót a szegecsen.

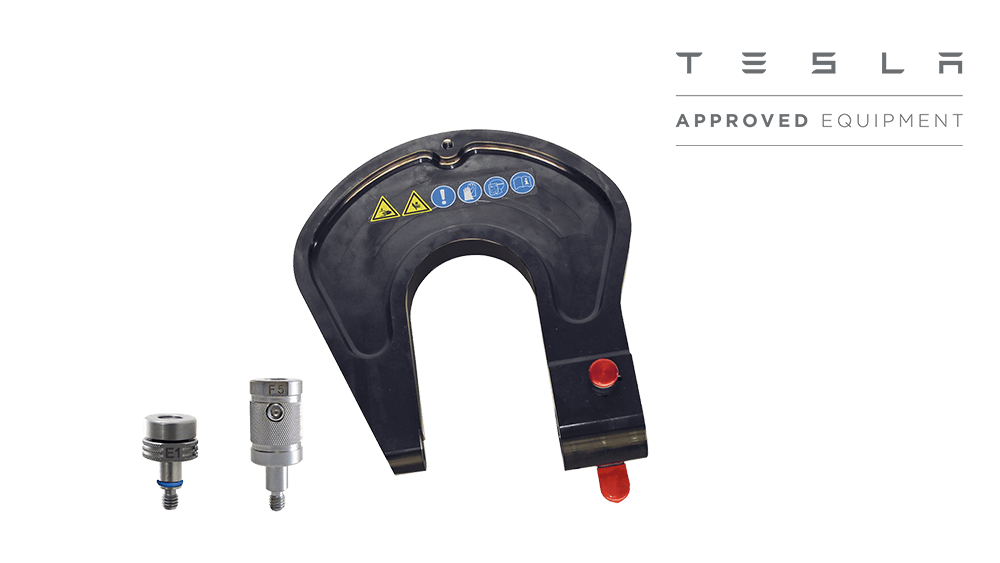

A két különböző méretű C-kar (80×40 mm és 80×120 mm) rugalmasságot biztosít a különböző méretű és formájú karosszériaelemek eléréséhez. A C-karok kialakítása lehetővé teszi a munkadarabok stabil rögzítését a szegecselés alatt. A 80/120-as kar szállítótáska nélkül érkezik, feltételezve, hogy a felhasználó a nagyobb mobilitás érdekében a kisebb karral gyakrabban dolgozik, vagy a táskát külön kezeli.

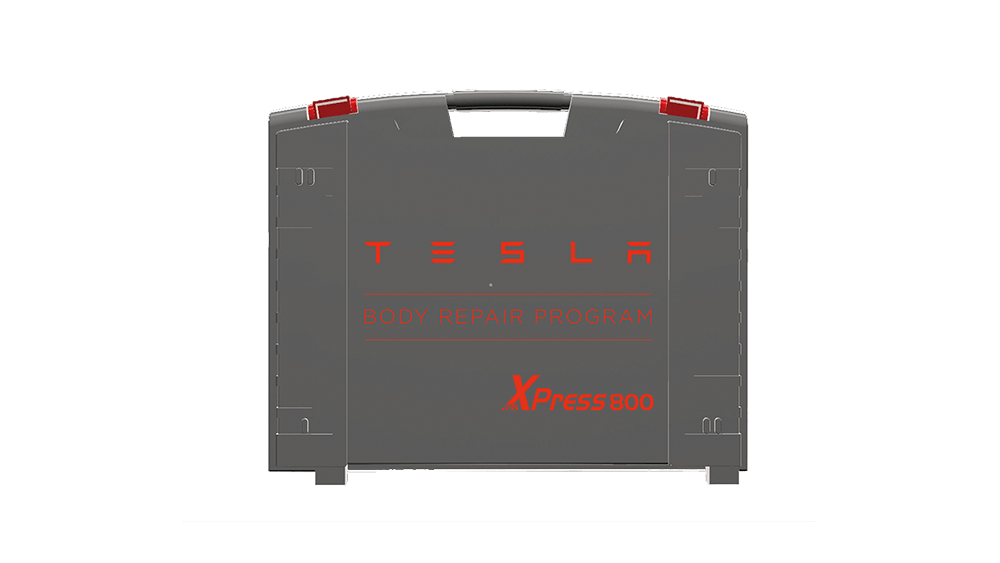

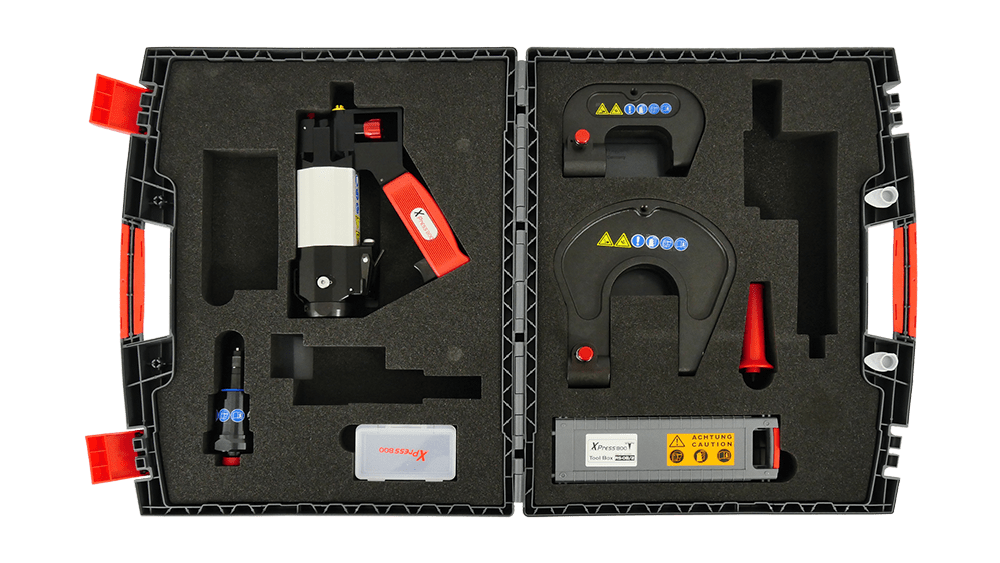

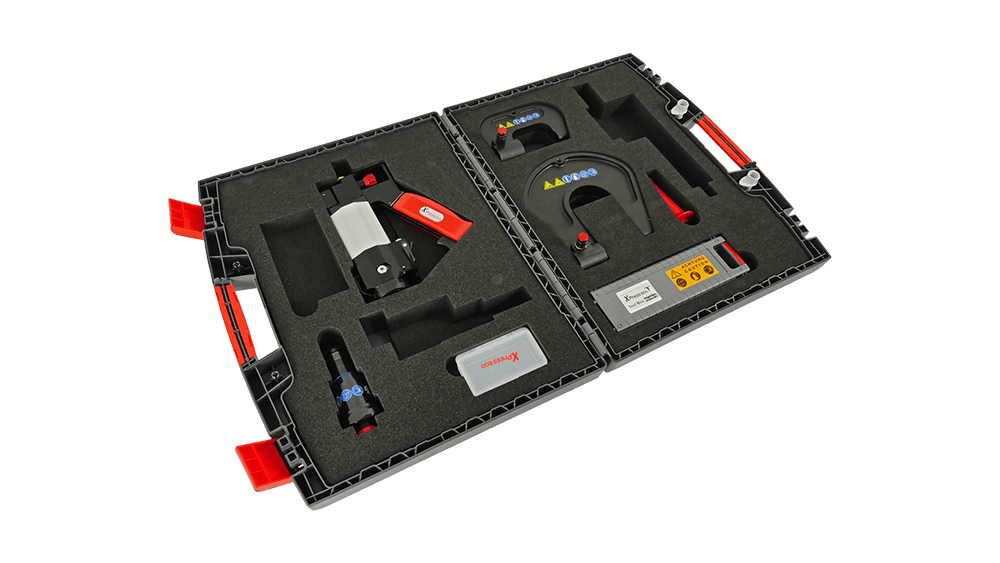

A készlet tartalmazza a Tesla specifikus RS-08/2 szerszámosládát (700199), amely rendszerezett tárolást biztosít a szerszámok számára. Az XPress 800 Szállítótáska (A700380) kifejezetten a Tesla PushPull teljes készlet szállítására és védelmére szolgál, robusztus kialakítása garantálja a drága komponensek épségét a szállítás során.
A piros fogantyú a C-karok és mágnesek kezelését teszi kényelmesebbé és biztonságosabbá, javítva a kezelhetőséget a nehéz vagy nehezen hozzáférhető területeken.
A professzionális karbantartás és a rendszer bővítése érdekében a következő kiegészítők ajánlottak:
Ez a 13 részes Tesla Készlet 2 a Wielander + Schill XPress 800 rendszereinek megbízhatóságát és pontosságát ötvözi a modern járműjavítás specifikus követelményeivel, biztosítva a karosszériaelemek szakszerű és tartós rögzítését.
