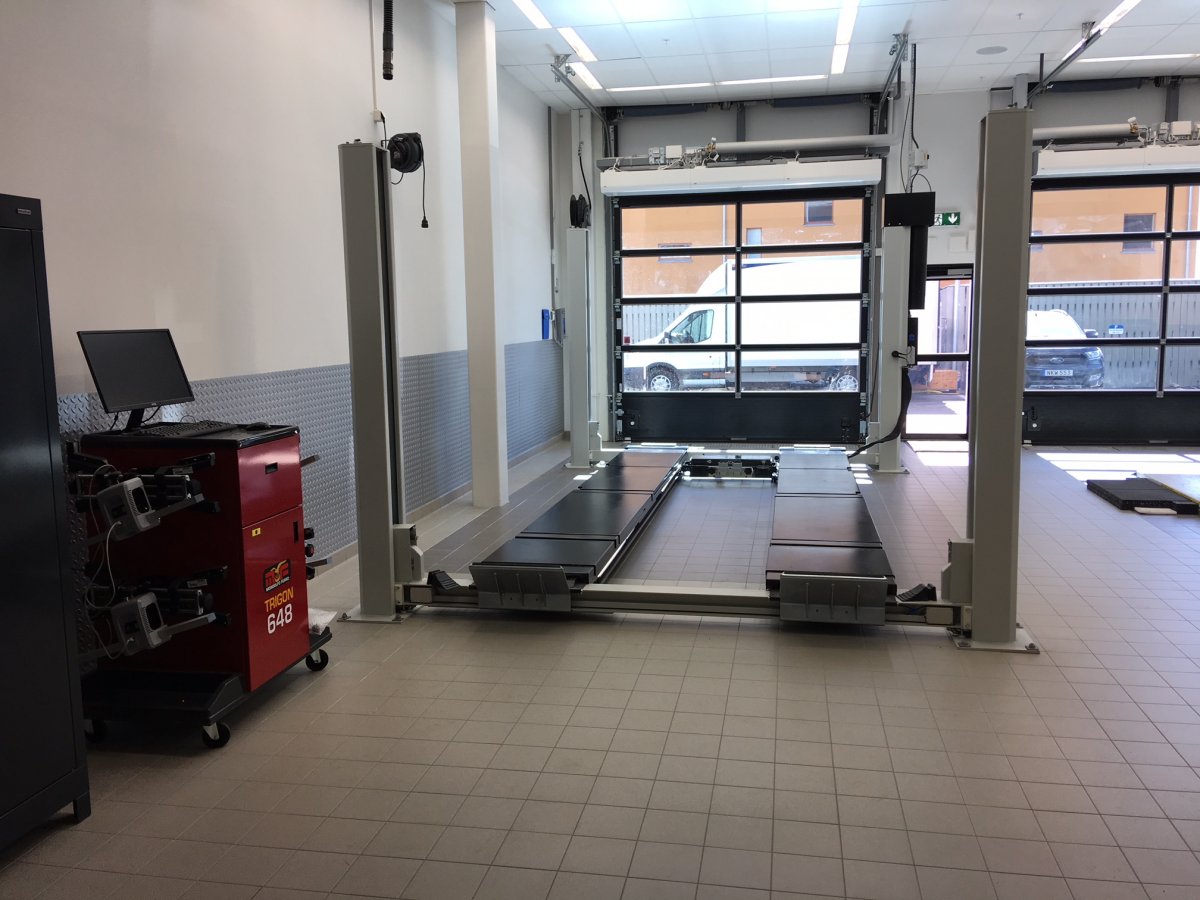

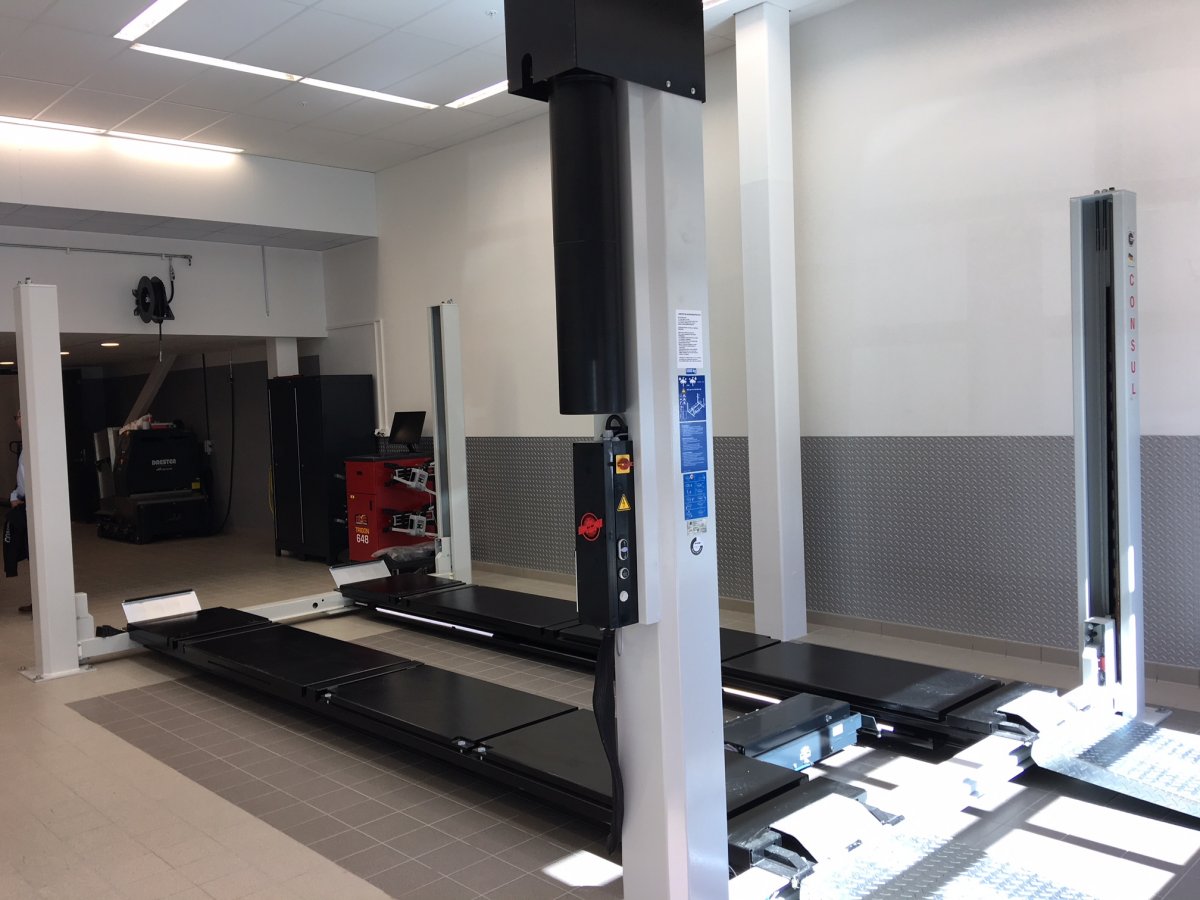

A Consul 4-oszlopos emelő 4.55 SN modellje egy robusztus és sokoldalú emelési megoldás, amelyet kifejezetten személygépjárművek és kereskedelmi járművek emelésére, valamint futóműállításhoz terveztek, akár 5.500 kg össztömegig. Különösen alkalmas hosszabb tengelytávú járművek biztonságos és precíz kezelésére. Az integrált kerékelőemelővel (3.500 kg teherbírással) felszerelt kivitel maximális rugalmasságot biztosít a műhelymunka során.
Ez az emelő a megbízhatóságot, a fejlett hidraulikus technológiát és a felhasználóbarát kezelést ötvözi, ideális választás nagy forgalmú szervizek számára.
A Consul 4.55 SN emelő számos olyan tervezési elemet tartalmaz, amelyek növelik a hatékonyságot és a biztonságot:
Alacsony Zajszintű Hidraulika: Az olajban futó hidraulikus meghajtás rendkívül csendes működést garantál, hozzájárulva a kellemesebb munkakörnyezethez.
Elektro-hidraulikus Vezérlés: Precíz és megbízható működtetést biztosít a teljes emelési folyamat során.
Működési Irány: A vezérlés a jármű beállási irányának megfelelően, a hátsó bal oldalon helyezkedik el, optimalizálva a kezelői pozíciót.
Biztonsági Kapcsolók: A CE előírásoknak megfelelő, különálló főkapcsolóval rendelkezik, amely szükség esetén lezárható.
Akusztikus Lábvédelem: Fokozott biztonságot nyújt a kezelő számára az emelés és süllyesztés során.
Fejlett Hidraulikus Rendszer: Hidraulikus feszítőhenger, valamint biztonsági funkciók, mint a laza kábel elleni védelem és a visszacsúszás elleni védelem (roll back protection).
Platform Kialakítás: A 1.500 mm hosszú rámpákkal ellátott platformok ideálisak sportos, alacsony profilú járművekhez is.
Állítható Platform: Az egyik platform teljesen állítható, rögzítő mechanizmussal ellátva. Opcionálisan görgővezérelt (roller-guided) kivitelben is elérhető.
Integrált Jacking Beam Sínek: A futóműállításhoz szükséges emelőbakok (jacking beam) számára integrált sínrendszer található a platformokban.

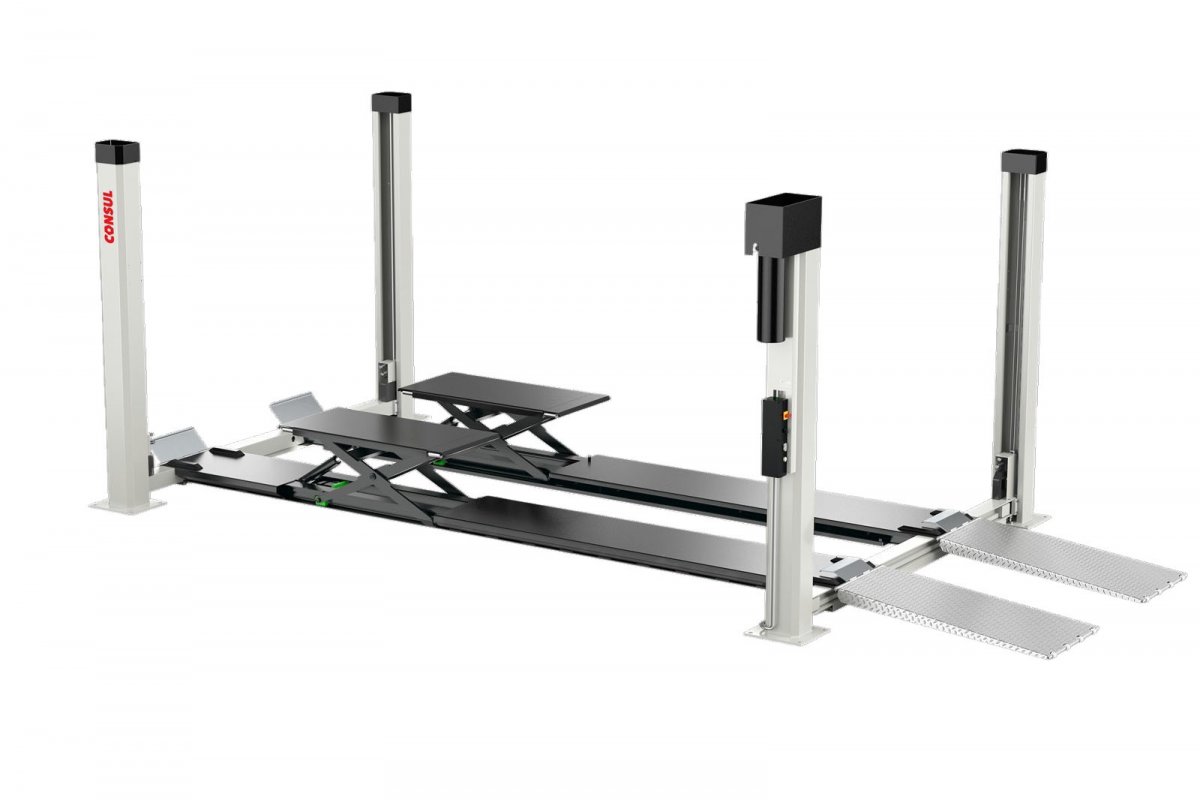

Integrált Kerékelőemelő: A 3.500 kg teherbírású, kihúzható támasztékokkal rendelkező kerékelőemelő Master/Slave hidraulikus rendszerrel működik a szinkronizált emelés érdekében.
Tartozékok: A szállítási terjedelem tartalmazza a 40 mm-es elasztomer támasztékokat (pick ups).
Pneumatikus Rögzítés: Központi vezérlés a pneumatikus rögzítőrendszerhez (8 bar üzemi nyomás).
Magasság Rögzítés: A teljes emelési magasságban 100 mm-es lépésközönként rögzítőrudak biztosítják a mechanikus megtámasztást.
Minősítések: GS-tanúsított, megfelel az EN 1493 szabványnak és CE-jelöléssel rendelkezik.
Amennyiben az emelő futóműállító készlettel kerül megrendelésre, a következő funkciók integrálásra kerülnek:
Teljes Méretű Csúszólemezek: A futóműállításhoz szükséges, teljes méretű csúszólemezek beépítése.
Forgóállvány Rendszer: Kialakítás 50 mm magasságú forgóállványok fogadására, sorozatos forgóállvány fedéllel.
Az alábbi táblázat összefoglalja a Consul 4.55 SN emelő kritikus műszaki paramétereit:
| Paraméter | Érték | Megjegyzés |
|---|---|---|
| Típusszám (SKU) | 730127 | |
| Gyári szám (HAN) | 473158 | |
| Kategória | 4-Oszlopos Emelők | |
| Névleges teherbírás | 5.500 kg | Személy- és kishaszonjárművekhez |
| Emelési magasság (max.) | kb. 1.980 mm | |
| Emelési idő (terhelten) | kb. 55 másodperc | |
| Beépítési szélesség | 3.505 mm | |
| Felállási magasság | kb. 185 mm / kb. 235 mm (AM opcióval) | |
| Távolság a futópályák között | kb. 2.945 mm | |
| Tápellátás | 400 V / 50 Hz | Háromfázisú hálózat |
| Hajtási teljesítmény | 3,0 kW | |
| Biztosíték védelem | 20 A lassú biztosíték | |
| Olajmennyiség | 9 liter | |
| Futópálya szélessége | 630 mm | |
| Futópálya hossza | 5.500 mm | |
| Futópálya távolság (állítható tartomány) | kb. 690 – 1.140 mm | |
| Teljes magasság | kb. 2.610 mm | |
| Beépítési hossz rámpákkal | 7.120 mm | |
| Áthajtási magasság (SN kivitel) | kb. 50 mm | |
| Kerékelőemelő teherbírása | 3.500 kg | |
| Kerékelőemelő emelési magassága | kb. 450 mm | |
| Kerékelőemelő hossza | 1.400 – 1.900 mm | Kihúzható támasztékok |
| Kerékelőemelő emelési ideje | kb. 15 másodperc |
A Consul 4.55 SN az alacsony zajszintű, olajban futó hidraulikus meghajtást alkalmazza. Ez a technológia nemcsak a zajszennyezést csökkenti, hanem hozzájárul a rendszer hosszú élettartamához is a kenés optimalizálásával. A fő emelési funkciót egy nagy teljesítményű, 3,0 kW-os motor látja el, amely 55 másodperc alatt képes a maximális emelési magasságot elérni terhelés alatt. A rendszer tartalmazza a hidraulikus feszítőhengert, valamint a kritikus biztonsági elemeket: a kábelhiba elleni védelmet és a visszacsúszás elleni védelmet.
A 5.500 kg-os teherbírás lehetővé teszi a legtöbb személyautó és kishaszonjármű biztonságos emelését. A 5.500 mm hosszú futópályák ideálisak a modern, hosszú tengelytávú járművekhez. A platformok 630 mm szélesek, és a távolságuk 690 mm és 1.140 mm között állítható, így szélesebb nyomtávú modellek is kényelmesen pozicionálhatók.
A 1.500 mm hosszú rámpák megkönnyítik a járművek felhajtását, különösen az alacsonyabb sportkocsik esetében. Az egyik futópálya rögzítő mechanizmussal van ellátva, amely opcionálisan görgővezérelt rendszerrel is kiegészíthető a még gyorsabb és rugalmasabb pozicionálás érdekében.
A 3.500 kg teherbírású, integrált kerékelőemelő elengedhetetlen a komplex futómű- és fékjavításokhoz.
Master/Slave Rendszer: A szinkronizált emelés érdekében a kerékelőemelő Master/Slave hidraulikus rendszerrel működik, amely garantálja, hogy a két emelőpont mindig azonos magasságban maradjon.
Kihúzható Támasztékok: A 1.400 mm-től 1.900 mm-ig terjedő tartományban kihúzható támasztékok lehetővé teszik a különböző nyomtávokhoz való alkalmazkodást.
Gyors Működés: A kerékelőemelő mindössze 15 másodperc alatt éri el 450 mm-es emelési magasságát.
A biztonság a tervezés központi eleme:
Mechanikus Rögzítés: A teljes emelési magasságban 100 mm-es lépésközönként elhelyezett rögzítőrudak biztosítják a mechanikus megtámasztást, függetlenül a hidraulikus rendszertől.
Pneumatikus Központi Zárás: A 8 bar nyomású pneumatikus rendszer központilag vezérli a rögzítőket.
Védelmi Osztály: IP 54 védettségi osztály, amely biztosítja a por és fröccsenő víz elleni védelmet.
Szabványok: Megfelel a szigorú DIN EN 1493 előírásoknak és rendelkezik CE-jóváhagyással.
A termékhez részletes műszaki és telepítési információk állnak rendelkezésre:
Termékismertető (Brochure): Részletes áttekintés a funkciókról.
Telepítési Útmutató (Installation Plan): Pontos útmutatás a szakszerű telepítéshez.
A Consul 4.55 SN emelő tovább bővíthető a műhely igényei szerint:
Consul Kiegészítő Emelő, Horganyzott Kivitel (Felár ellenében): Speciális, korrózióálló felületkezelés.
Consul Futóműállító Készlet (Teljes 4.55 / 4.65 SN-hez): Kerékelőemelővel rendelkező emelők számára, 630 mm platform szélességgel és 5.500 mm hosszal.
Consul Adapterek 3D Futóműállító Készlethez (pl. Beissbarth Easy 3D): Utólagosan is beszerelhető adapterek a modern 3D mérőrendszerekhez (1 szett = 2 darab).
Consul Csúszásgátló Bevonat a Platformokhoz (Nem utólag beszerelhető): A felhajtórámpák felületének csúszásgátló kezelése a maximális tapadásért.
Consul Fel- és Lehajtó Rámpák (Visszacsúszás elleni védelemmel): Különböző kivitelben elérhetőek süllyesztett beépítéshez, futóműállító vagy anélküli verziókhoz.
