Ez a dokumentum a Consul 0.42 SN-AM BA típusú, 4800 mm-es kivitelű, padlóra telepíthető ollós emelő részletes műszaki leírását és funkcionális jellemzőit mutatja be. Ez a nagyteljesítményű emelő ideális választás szervizek számára, ahol precíz emelési magasságot, kerekekhez kapcsolódó munkákat (futóműállítást) és rugalmas járműkezelést igényelnek.
A Consul 0.42 SN-AM BA egy elektrohidraulikus, padlóra telepíthető (opcionálisan süllyesztett kivitelben is elérhető) ollós emelő, amelyet kifejezetten a legmagasabb szintű szervizmunkákhoz terveztek. Kiemelkedő tulajdonsága az integrált, mindkét irányban kiterjeszthető segédemelő (Auxiliary Lift), amely akár 3.500 kg teherbírással rendelkezik. Ez a rendszer lehetővé teszi a járművek teljes magasságban történő emelését és a kerékállítást szintben tartott pozícióban, 4.200 kg össztömegű járművekig.
A kialakítás során nagy hangsúlyt fektettek a tartósságra, a biztonságra és a precíz munkavégzésre, különös tekintettel a futóműállító rendszerek integrálhatóságára.
Integrált Kiegészítő Emelő (Wheel Free Lift): A beépített segédemelő mindkét oldalon kiterjeszthető, 3.500 kg teherbírással rendelkezik, és kb. 450 mm emelési magasságot biztosít. Ez ideális a kerekek szabadon futó munkavégzéséhez.
Futóműállításhoz Optimalizált Kialakítás: Az emelő lehetővé teszi a futóműállítást fix, szintben tartott pozícióban. A szériatartozék fedéllel ellátott felvevő elemek akár 50 mm magasságig képesek felvenni a forgóasztalokat.
Rugalmas Platformok: Állítható, teljes méretű csúszólemezekkel (sliding plates) és felhajtó rámpákkal rendelkezik, amelyek biztosítják a járművek biztonságos fel- és lehajtását, valamint a visszagurulás elleni védelmet.
Robusztus Konstrukció: A platformok speciális hengerelt profilacélból készülnek, garantálva a hosszú élettartamot és a nagy terhelhetőséget.
Az alábbi táblázat összefoglalja a Consul 0.42 SN-AM BA ollós emelő kritikus műszaki adatait.
| Jellemző | Érték | Megjegyzés |
|---|---|---|
| Termékazonosító (SKU) | 732644 | |
| Gyári szám (HAN) | 500448 | |
| Kategória | Ollós emelők (Scissor Lifts) | |
| Névleges teherbírás (Fő emelő) | 4.200 kg | |
| Emelési magasság (Fő emelő) | kb. 2.150 mm | |
| Emelési idő (terhelten) | kb. 35 másodperc | |
| Beépítési szélesség | kb. 2.240 mm | |
| Beépítési hossz | kb. 5.910 mm | |
| Felhajtási magasság (Drive-on-height) | kb. 290 mm | |
| Hajtómű (SN) | kb. 50 mm | |
| Tápellátás | 400 V / 50 Hz | Háromfázisú hálózat |
| Hajtási teljesítmény | 5,5 kW | |
| Biztosíték védelem | 20 A lassú leolvadású | |
| Futópálya szélessége | kb. 650 mm | |
| Futópálya hossza | kb. 4.800 mm | |
| Segédemelő (Wheel Free Lift) teherbírása | 3.500 kg | |
| Segédemelő emelési magassága | kb. 450 mm | |
| Segédemelő hossza | kb. 1.440 – 1.940 mm | Kiterjeszthető tartomány |
| Segédemelő emelési ideje | 15 másodperc | |
| Segédemelő szélessége | kb. 670 mm |
Az emelő elektrohidraulikus vezérléssel működik, amely megbízható és precíz működést biztosít. A rendszer Master/Slave hidraulikus elrendezést alkalmaz a szinkronizált emelés érdekében.
Elektrohidraulikus Vezérlés: Standard működési mód.
Pneumatikus Leoldás: A süllyesztés során nyomógombbal aktiválható pneumatikus leoldás biztosítja a sima és kontrollált ereszkedést.
Leválasztható Főkapcsoló: CE előírásoknak megfelelő, zárható főkapcsoló a biztonságos leállítás érdekében.
Akusztikus Lábvédelem: Figyelmeztető hangjelzés a leereszkedés során.
Mechanikus Rögzítőrendszer: 17 fokozatú mechanikus rögzítő eszköz biztosítja a mechanikai megtámasztást a hidraulikus rendszer mellett.
Csapágyazás: Megosztott, 20 mm vastag fix és úszó csapágyazás (szériában tűzihorganyzott kivitelben), opcióként kalibrálható futóműállításhoz.
Platform Anyaga: Speciális hengerelt profilacél.
Felhajtó Rámpák: A platformok felhajtó rámpákkal és visszagurulás elleni védelemmel vannak ellátva.
Csúszólemezek: Állítható, teljes méretű csúszólemezek (sliding plates) a jármű pozicionálásának optimalizálására.
Gereblye Rendszer: Integrált sín a krokodil emelő (jacking beam) számára.
Gumi Adapterek: 40 mm-es elasztomer adapterek a szériafelszereltség részei.
Forgóasztal Felfüggesztés: A szériatartozék forgóasztal fedéllel ellátott felvételi pontok 50 mm magasságig biztosítják a futóműállításhoz szükséges pozicionálást.
Az emelő megfelel a legszigorúbb ipari szabványoknak és rendelkezik a szükséges minősítésekkel:
Védettségi Osztály: IP 54
Csatlakozó: 230 V-os dugalj (a vezérlőegységen)
Minősítések: GS-jóváhagyás, DIN EN 1493, CE-jóváhagyás.
A termékhez számos kiegészítő rendelhető, amelyek tovább növelik a szervizelés rugalmasságát és hatékonyságát:
Tűzihorganyzott Segédemelő (SURCHARGE): Külön rendelhető, tűzihorganyzott kivitelű kiegészítő emelő.
3D Futóműállító Adapterek: Speciális adapterkészletek (pl. Beissbarth Easy 3D-hez) utólagos beszerelésre.

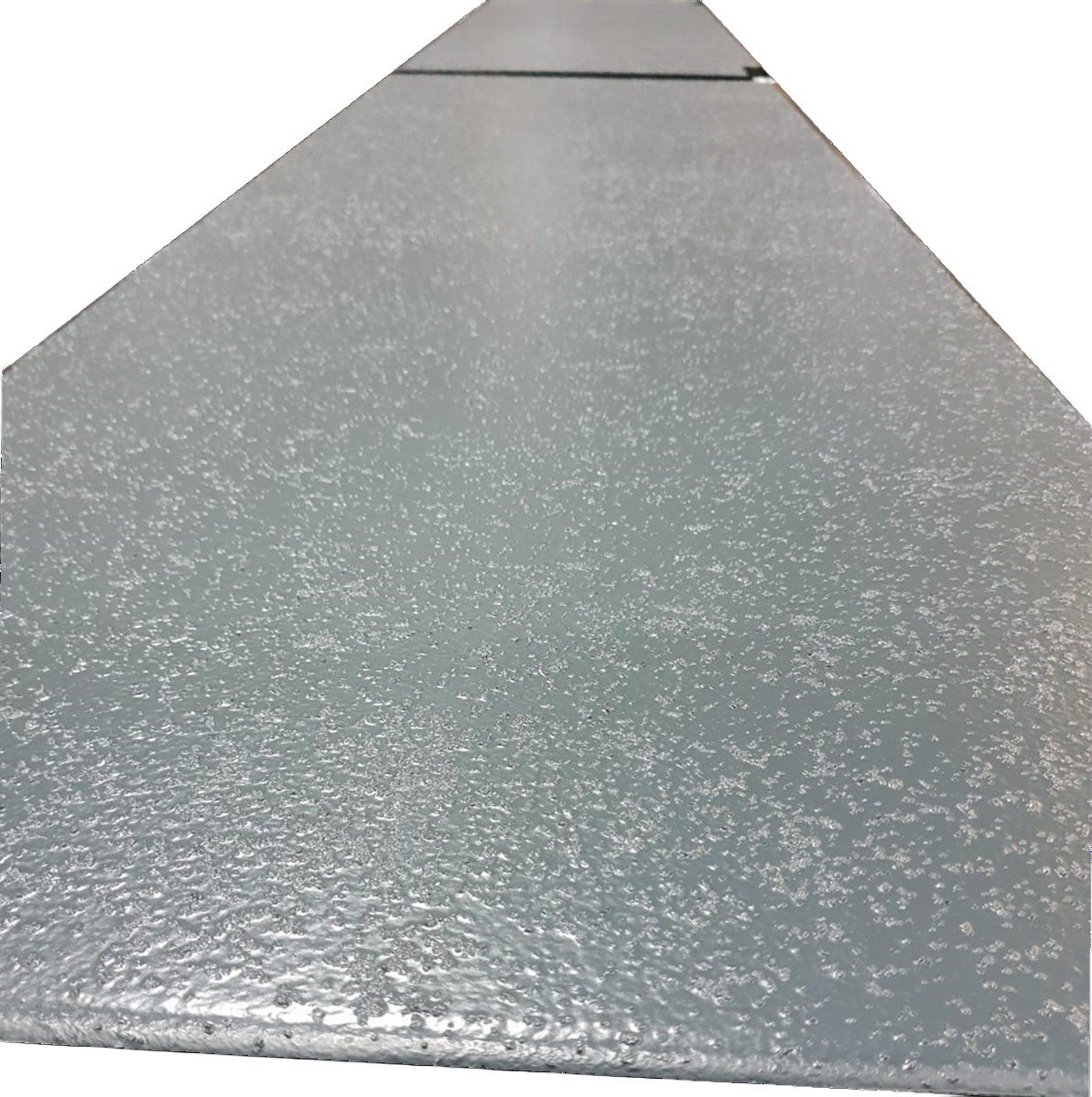

Csúszásgátló Bevonat: Platformokhoz elérhető csúszásgátló bevonat (nem utólagosan felszerelhető).
Felhajtó Rámpák: Különböző hosszúságú (pl. 1.000 mm vagy hosszabbított 1.500 mm) felhajtó rámpák, görgésgátlóval.
Vázemelő Híd: Különösen vázas járművekhez (max. 3.000 kg-ig) mozgatható adapterekkel és forgóasztal orsóval.
Vezérlőpult Elhelyezése: Opcionálisan jobb oldali elhelyezés (felár ellenében).
Rögzítő Anyagok: A 0.35/0.40 szériához való rögzítő készletek (M16 reakciócsavarokkal).
Ez a Consul ollós emelő a megbízhatóság, a magas teherbírás és a futóműállításhoz szükséges precíz funkciók tökéletes kombinációját kínálja a modern gépjármű-szervizek számára.
