A Wielander + Schill XPress 800 Standard Készlet a legmodernebb megoldás a 3 mm és 5 mm átmérőjű önfúró szegecsek (Self Piercing Rivets – SPR) szakszerű be- és kiszereléséhez. Ez a komplett rendszer ideális választás nagy igénybevételű műhelykörnyezetekbe, ahol elengedhetetlen a precizitás, a nagy erő és a megbízhatóság. Az XPress 800 sorozat részeként ez a készlet a Wielander + Schill professzionális szegecselési technológiájának csúcsát képviseli.
Az XPress 800 Standard Készlet egy átfogó, azonnal használatra kész megoldást nyújt a karosszéria javítási és fémipari munkálatokhoz. A rendszer a nagy teljesítményű hidraulikus egységeket ötvözi a speciálisan kialakított szerszámokkal, biztosítva a gyors és hatékony szegecselési folyamatot.
Fő alkalmazási terület: Önmagukat áttörő szegecsek (SPR) eltávolítása és beépítése 3 mm és 5 mm átmérővel.
Teljesítmény és Erő: A rendszer maximális nyomóereje 77 kN, ami garantálja a legkeményebb anyagokhoz is elegendő erőt biztosít. A maximális hidraulikus nyomás (PB max) 800 bar.
Ergonómia és Hordozhatóság: A készlet elemei egy robusztus szállítótáskában kerülnek szállításra, amely megkönnyíti a szerszámok tárolását és szállítását. A kompakt méretek (600 x 500 x 170 mm) és a 33,000 kg-os súly (teljes készlet) ellenére a kezelhetőség kiváló.
Munkaterület: A maximális munkanyílás (Work window) 140 x 240 mm, ami rugalmasságot biztosít a különböző karosszériaelemek elérésében.

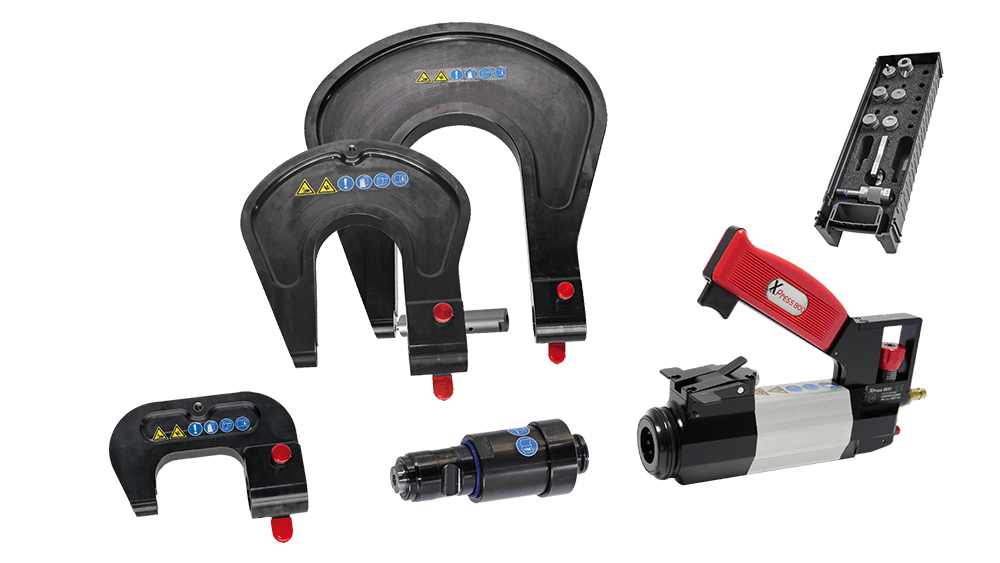

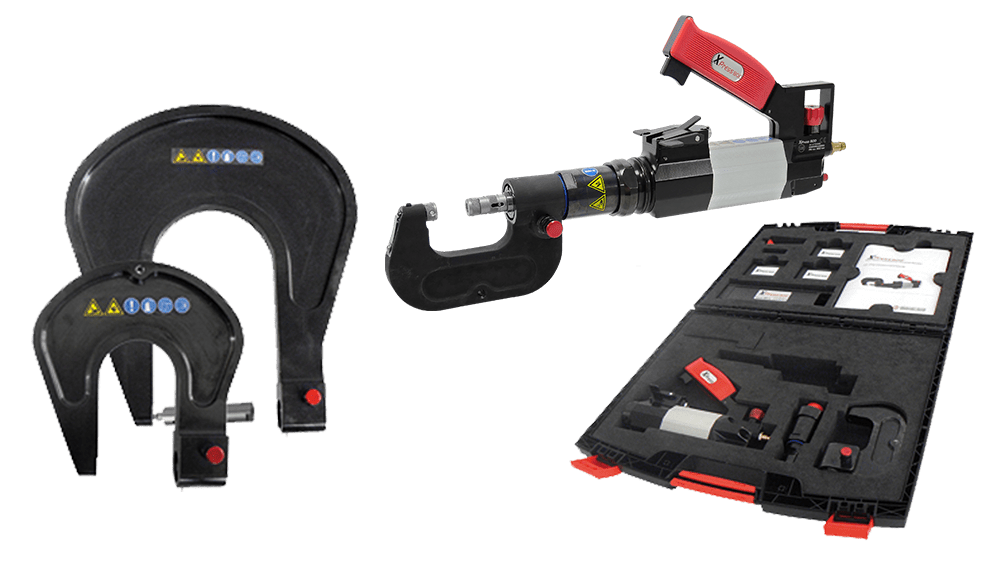

A 700001 cikkszámú standard készlet a következő, gondosan összeválogatott komponenseket tartalmazza, amelyek biztosítják a teljes körű működést:
| Cikkszám | Komponens Megnevezése | Leírás |
|---|---|---|
| 700050 | PowerPack | XPress 800 hidraulikus tápegység. |
| 700060 | SSC 35/25 | Rövid löketű munkahenger (Short stroke cylinder). |
| S700070 | C-Karom GC 80/40 | Speciális C-karom a munkadarab rögzítéséhez. |
| 700080 | C-Karom készlet | 4 darabos C-karom készlet (tartalmazza: S700071 + S700072). |

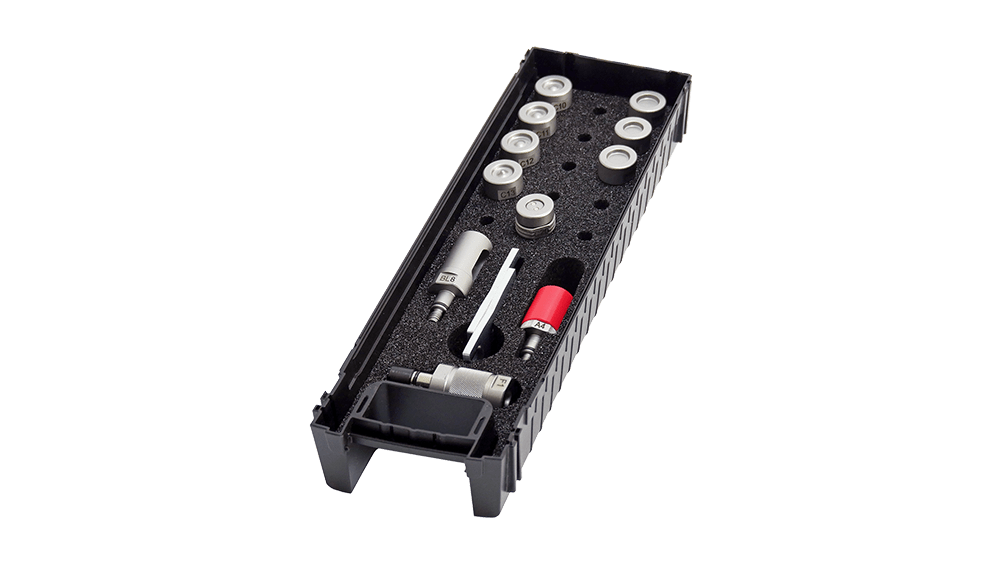

| 700200 | Szerszámosláda RS-03 | BMW specifikus szerszámláda. |
| 881341 | Fogantyú Fix Mágnesekhez & C-Karokhoz | Piros színű, ergonómikus fogantyú. |
| 700801 | Doboz szegecsekhez/szerszámokhoz | Üres tároló doboz szegecsek és apró alkatrészek számára. |
| N/A | Szállítótáska | Robusztus hordozó és tároló egység. |
| N/A | Kezelési Útmutató | Részletes használati utasítás. |
A XPress 800 Standard Készlet a legmagasabb ipari szabványoknak megfelelően lett tervezve.
| Paraméter | Érték | Egység | Megjegyzés |
|---|---|---|---|
| Cikkszám | 700001 | – | Standard Készlet |
| Maximális Nyomás (PB max) | 800 | bar | Hidraulikus rendszer nyomása |
| Maximális Erő | 77 | kN | Beépítési/eltávolítási erő |
| Méretek (H x Sz x Ma) | 600 x 500 x 170 | mm | A szállítótáska méretei |
| Munkaablak (Max.) | 140 x 240 | mm | Elérhető munkaterület |
| Löket | 25 | mm | A munkahenger lökethossza |
| Maximális Olajmennyiség | 100 | cm³ | A hidraulikus rendszer kapacitása |
| Üzemi Nyomás | 6 | bar | Pneumatikus bemeneti nyomás |
| Üzemi Hőmérséklet | 5 – 50 | °C | Optimális működési tartomány |
| Zajszint (Hangnyomásszint) | 75 | dB(A) | Működés közbeni zajszint |
| Vibráció | < 2,5 | m/s² | Munkavégzés közbeni vibráció |
| Olaj Típus | HLP 22 | – | Ajánlott hidraulika olaj |
| Levegő Minőség | ISO 8573-1 | – | Pneumatikus rendszer szabvány |
| Anyagok | Alu, Aluminium, Műanyag, Acél | – | Felhasznált konstrukciós anyagok |
| Súly | 33,000 | kg | A teljes készlet súlya |
A XPress 800 rendszer rugalmasságát tovább növelik a Wielander + Schill által kínált kiegészítők, amelyek különösen a szegecsanyagok széles választékát lefedik.

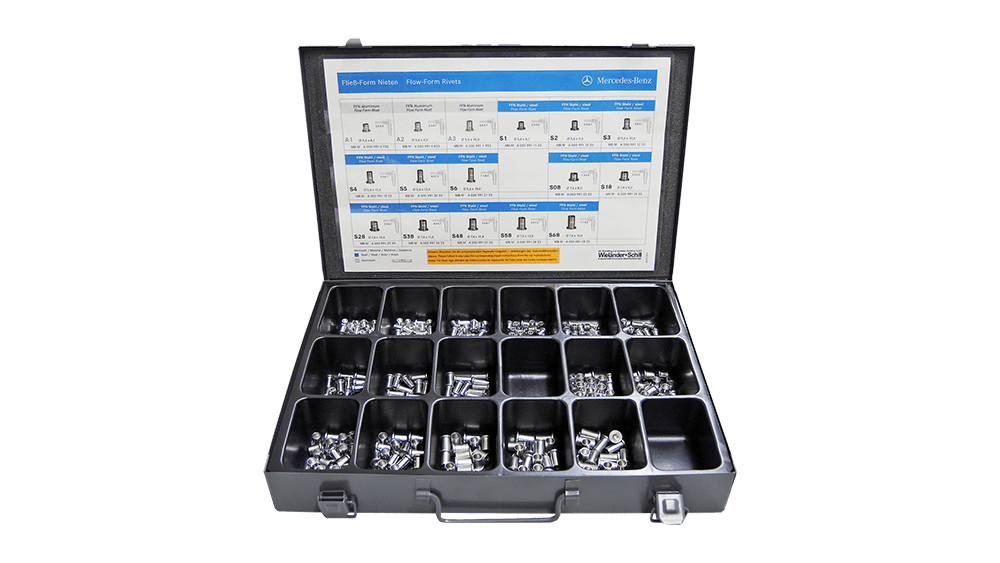

Ez a készlet széles választékot kínál a leggyakrabban használt szegecstípusokból, beleértve az önfúró szegecseket, vak-szegecseket, folyásformázó szegecseket (Flow Form Rivets) és vak-szegecsanyákat.
Tartalom (részleges lista):
Kifejezetten a legújabb generációs folyásformázó szegecsek (FFR) széles spektrumát tartalmazza, acél és alumínium kivitelben, különböző méretekben.
Tartalom (részleges lista):

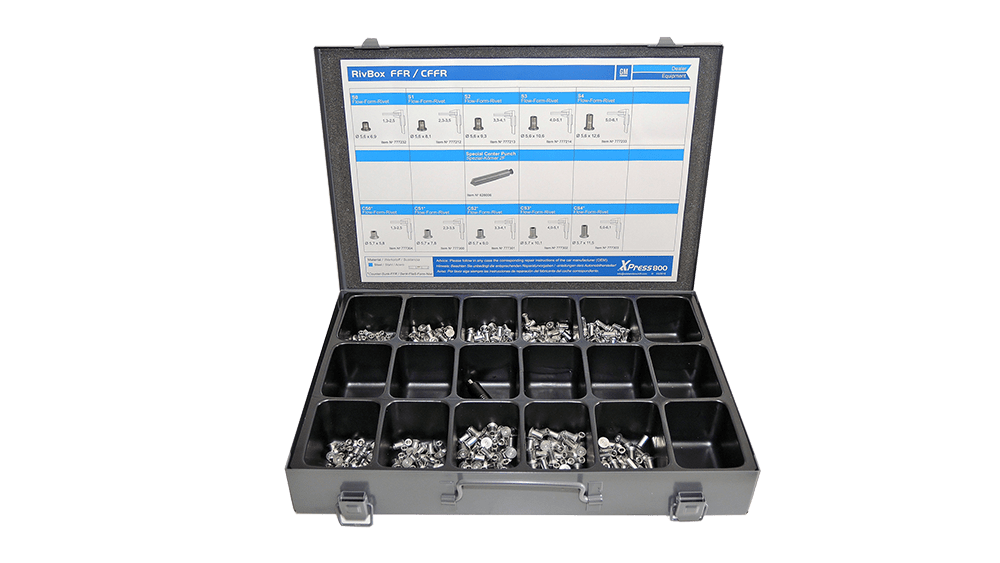

Ez a doboz a standard FFR szegecsek mellett tartalmazza a süllyesztett fejű folyásformázó szegecseket is, ideális sima felületek kialakításához.
Tartalom (részleges lista):

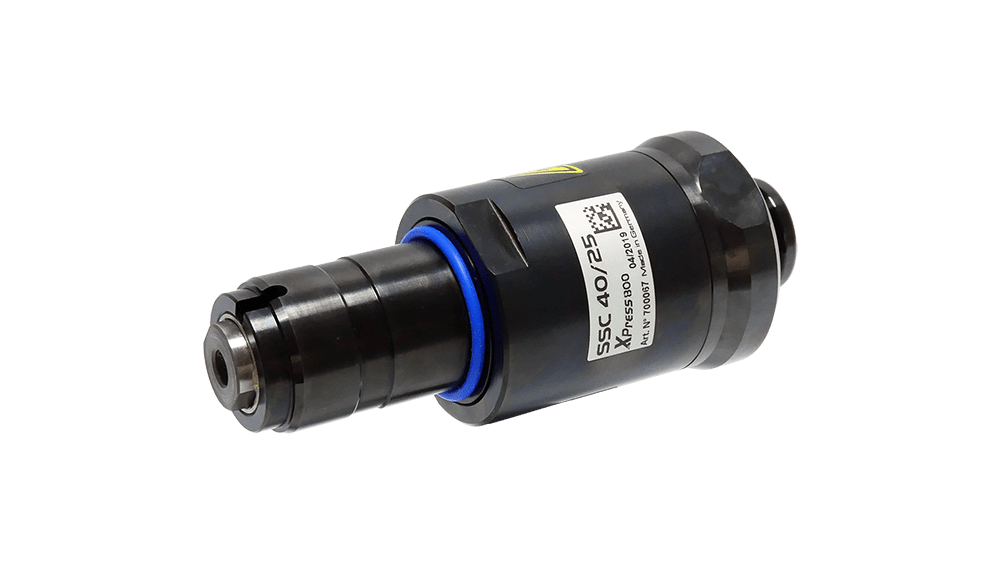

Ez a kiegészítő munkahenger 25 mm-es lökettel rendelkezik. Amikor a PowerPack 1000 SC egységgel kombinálják, 101 kN maximális beépítési erőt képes kifejteni, ami még nagyobb teljesítményt igénybe vevő feladatokhoz ideális.

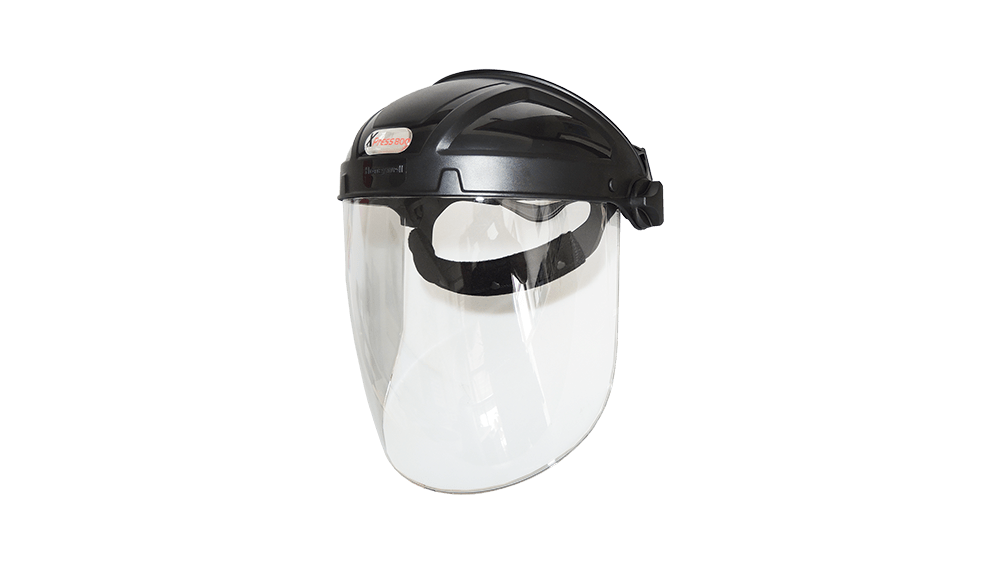

Az optimális munkavédelem érdekében elengedhetetlen. Ez az arcvédő megfelel az EN166 biztonsági szabványoknak. Polikarbonát vizorja kiváló tisztaságot és ütésállóságot biztosít. A szabadalmaztatott vizor rögzítés garantálja a stabil fixálást. A légáteresztő fejpánt növeli a kényelmet, a széles látómező pedig jobb kilátást biztosít. A fejkörfogat gyorsan állítható, a beállító gombok kesztyűben is könnyen kezelhetők.

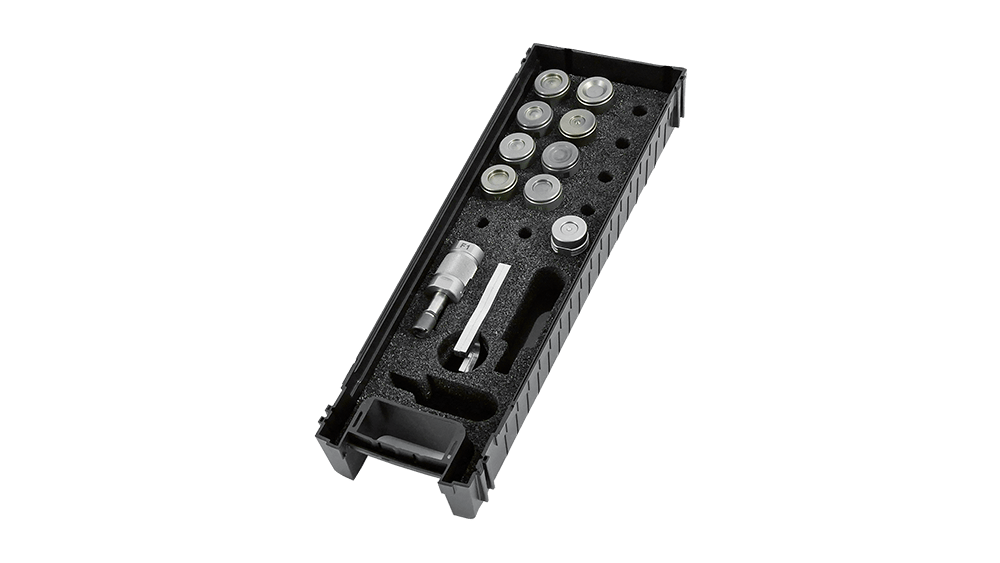

Ez a speciális szerszámosláda a Ford járművekhez optimalizált be- és kiszerelési szerszámokat tartalmazza.
Tartalom (részleges lista):
Megjegyzés: Az árak és a pontos elérhetőség a felhasználói bejelentkezéstől függően változhatnak.
